三星galaxys5完全拆解：能换电池 但可维修性差
三星第五代Galaxy系列手机配备了指纹识别传感器，更好的相机和显示屏，防尘防水。作为Android阵营的旗舰手机，三星galaxys5的内部构造是怎样的呢？下面本文通过三星galaxys5的完全拆解，来了解一下三星galaxys5的内部构造吧。
三星galaxys5完全拆解 图一
三星galaxys5的详细硬件参数包括：
三星galaxys5完全拆解 图二
5.1寸AMOLED显示屏，分辨率为1920*1080，每英寸像素数量为432个；
1600万像素后置摄像头，可以在30fps下录制4K视频；前置200万像素摄像头，支持1080p录像和广角镜头；
包含指纹、心率和手势传感器；
2.5GHz四核骁龙801处理器，2GB LPDDR3运行内存；
16GB/32GB闪存，最大支持128GB microSD卡；
支持LTE、NFC、蓝牙4.0、micro-USB 3.0、802.11ac MIMO千兆WiFi。
三星galaxys5完全拆解 图三

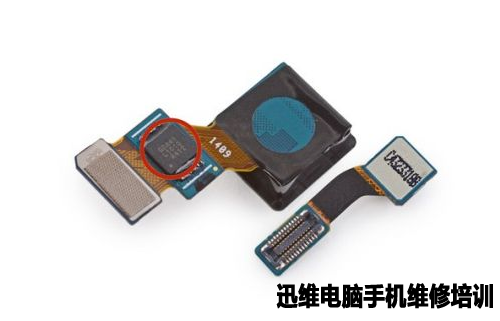

后置1600万像素摄像头下方就是心率检测传感器。
三星galaxys5完全拆解 图四

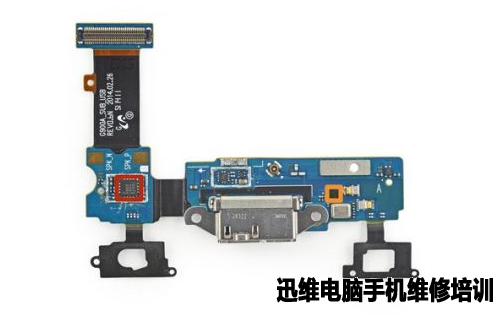

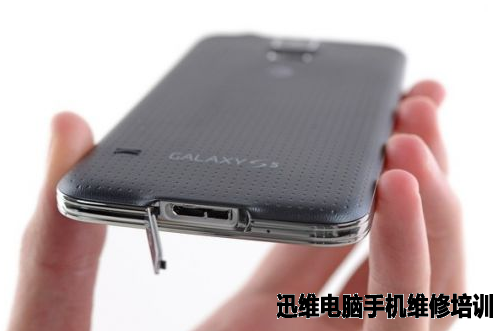

这是三星galaxys5的Micro-B USB 3.0接口。
三星galaxys5完全拆解 图五

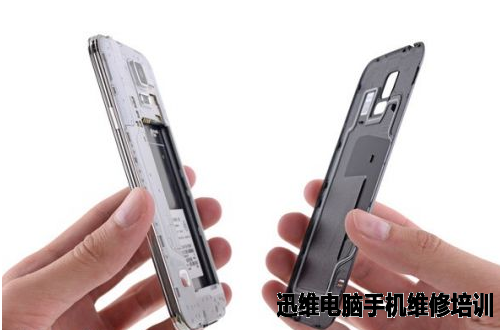

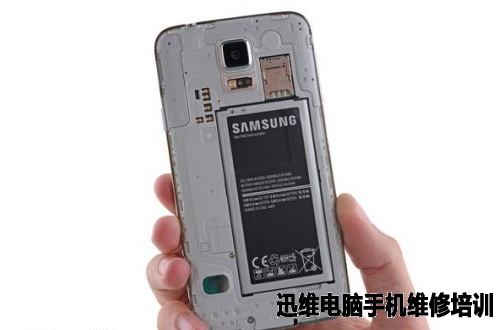

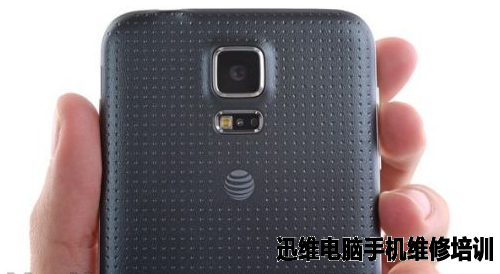

三星galaxys5的后壳可拆卸。
三星galaxys5完全拆解 图六
越来越多的智能手机将电池集成在智能手机内，但三星Galaxy系列依然保持可更换电池设计。
三星galaxys5完全拆解 图七

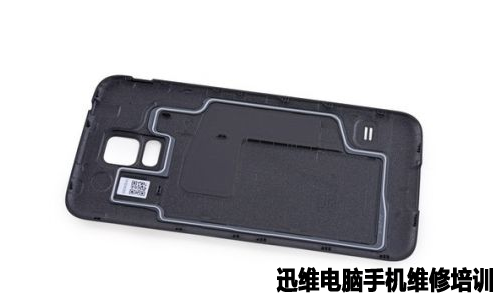

三星galaxys5后壳上橡胶垫片，用来防尘和防水。
三星galaxys5完全拆解 图八

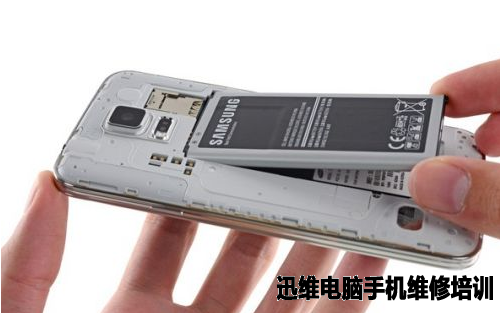

这就是三星galaxys5的电池。
三星galaxys5完全拆解 图九

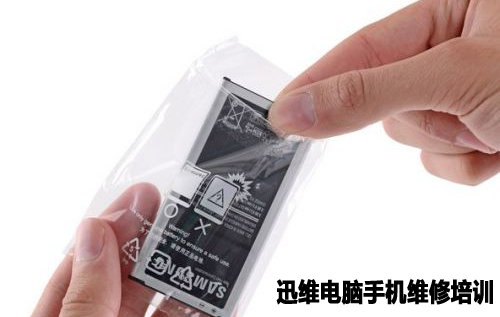

这块电池的参数为3.85V、10.78W。三星在发布会上提到了省电模式。Galaxy S4的电池为3.8V、2600mAn，而这块电池为2800mAh。在宣传广告中，三星提到可以进行7小时通话，12天半待机。
三星galaxys5完全拆解 图十
三星galaxys5完全拆解 图十一

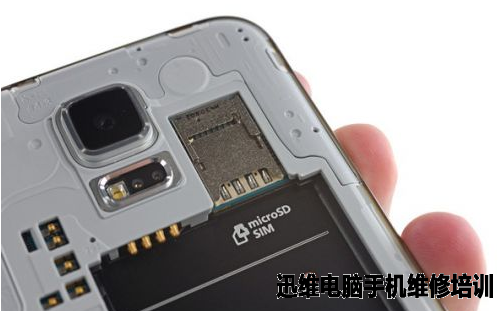

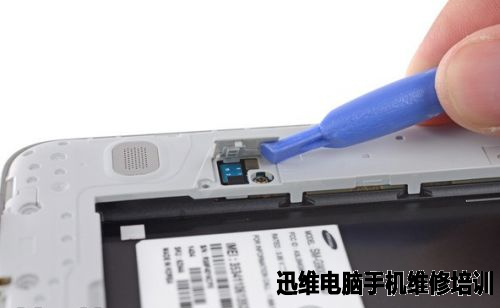

microSD卡槽与SIM卡槽叠加设计。
三星galaxys5完全拆解 图十二

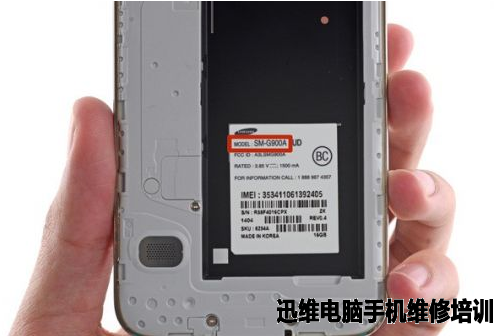

三星galaxys5的型号为SM-G900A。
三星galaxys5完全拆解 图十三
电池车左侧有一个可以撬开的小盖，里面是作用未知的螺丝。

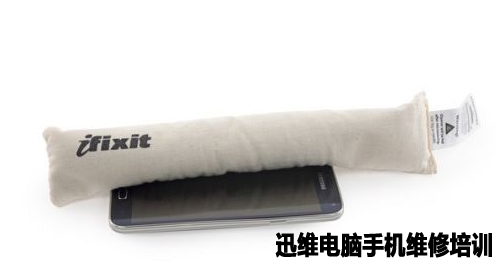

三星galaxys5完全拆解 图十四
对三星galaxys5前面板进行加热，方便融合粘合剂。
三星galaxys5完全拆解 图十五

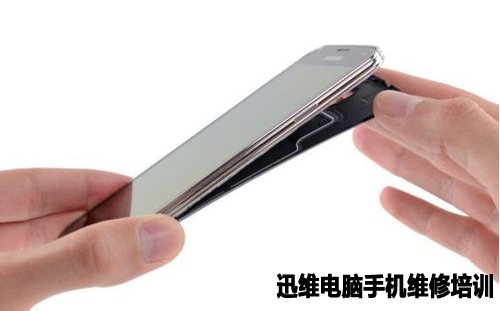

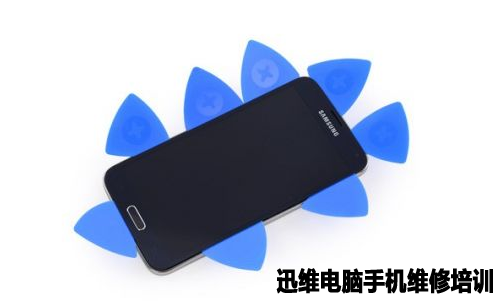

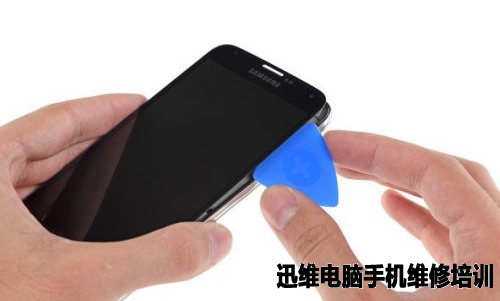

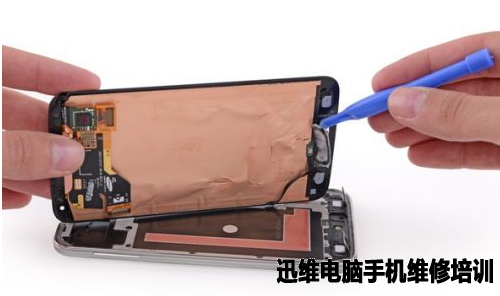

使用各种塑料片撬开前面板。
三星galaxys5完全拆解 图十六
三星galaxys5完全拆解 图十七

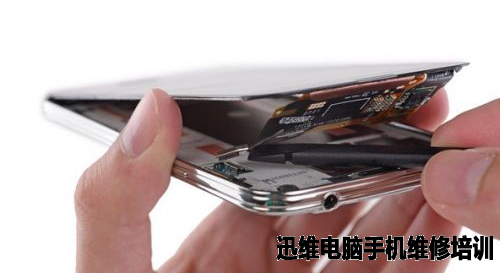

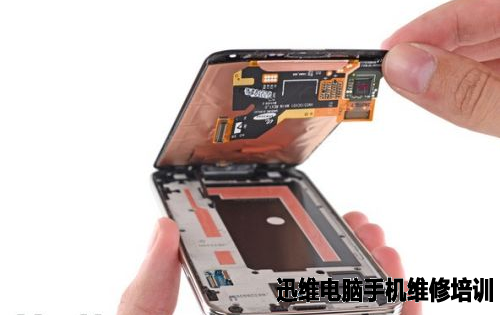

撬开前面板后要小心各种连接线。
三星galaxys5完全拆解 图十八
三星galaxys5完全拆解 图十九

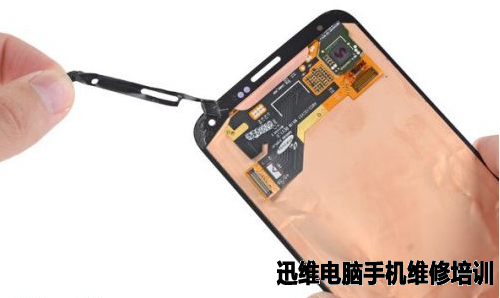

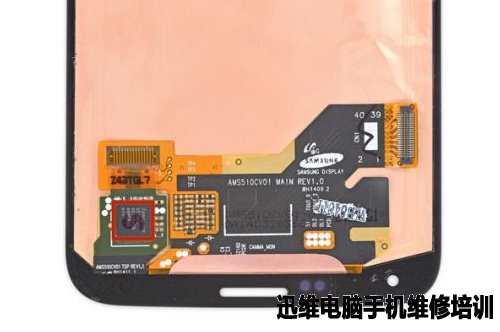

屏幕移除后，可以拆下home按钮。
三星galaxys5完全拆解 图二十

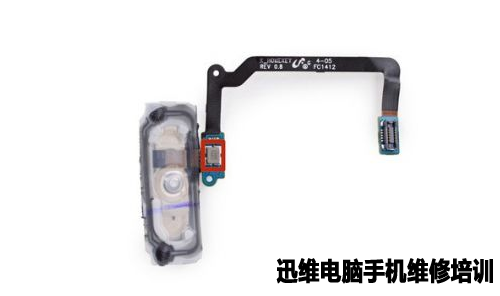

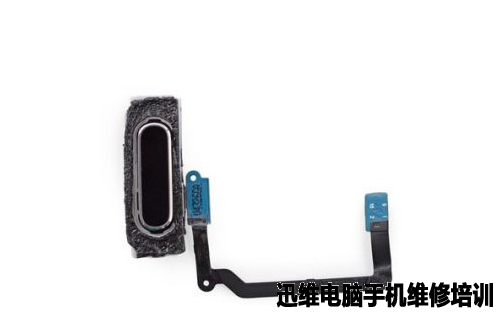

home按钮采用Synaptics S5100A触控屏控制器。
三星galaxys5完全拆解 图二十一
三星galaxys5完全拆解 图二十二

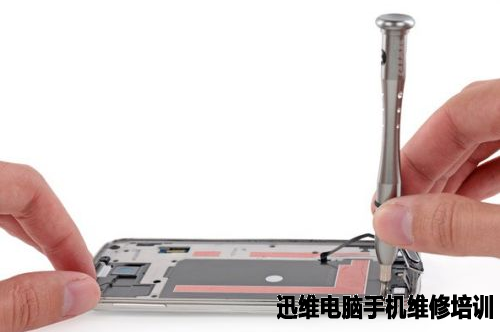

将电路板上的螺丝拧下。
三星galaxys5完全拆解 图二十三
三星galaxys5完全拆解 图二十四

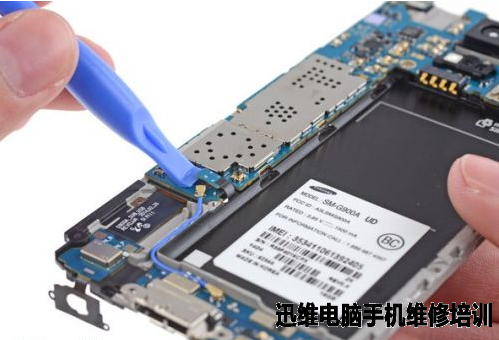

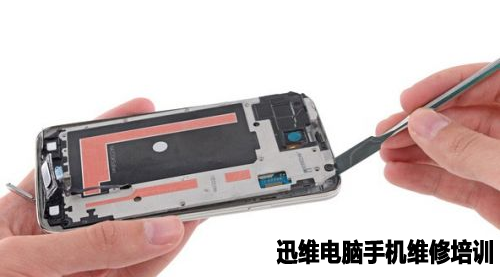

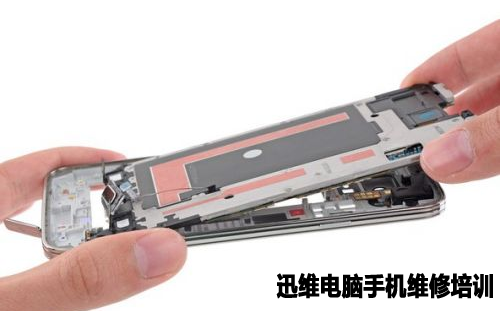

将电路板和中框分离。
三星galaxys5完全拆解 图二十五

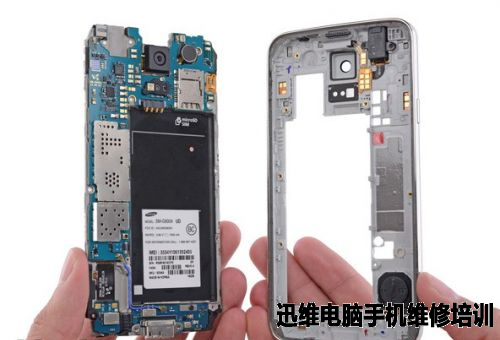

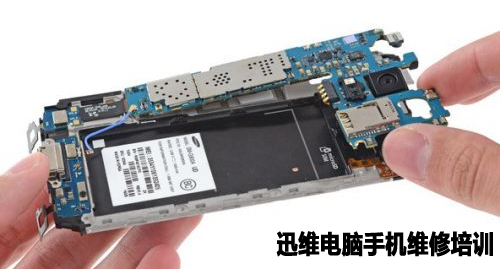

这就是三星galaxys5的主板和边框。
三星galaxys5完全拆解 图二十六
边框上拥有耳机插孔、扬声器和按钮。
三星galaxys5完全拆解 图二十七
将三星galaxys5的指纹识别传感器拆下。
三星galaxys5完全拆解 图二十八
三星galaxys5的指纹识别传感器型号为1200P E43F2。
三星galaxys5完全拆解 图二十九
三星galaxys5完全拆解 图三十

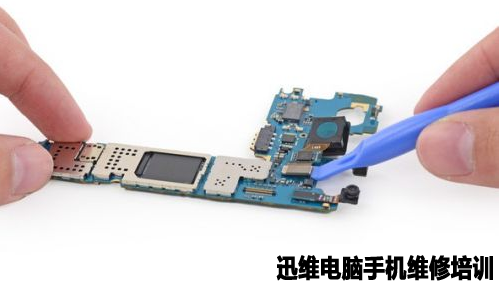

继续将主板与塑料框架分离。
三星galaxys5完全拆解 图三十一
将主板上的相机组件拆下。
三星galaxys5完全拆解 图三十二

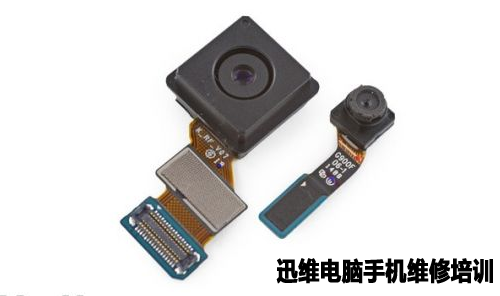

这就是三星1600万像素 1/2.6后置摄像头，支持更快速度的自动对焦。
三星galaxys5完全拆解 图三十三
相机后部的芯片代号为QDA41 L1010 R412。右侧是200万像素前置摄像头，可拍摄1920*1080视频。
三星galaxys5完全拆解 图三十四
三星galaxys5主板正面的芯片包括：
三星galaxys5完全拆解 图三十五

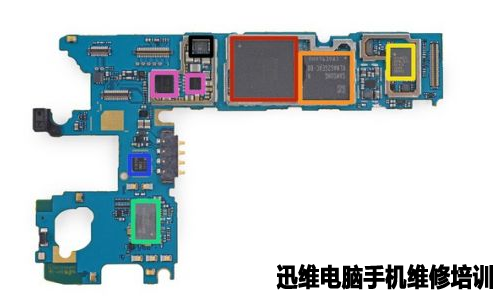

红色：尔必达 FA164A2PM——这是2GB运行内存，与HTC One（M8）智能手机中的一样；
橙色：三星KLMAG2GEAC -B0 16GB板载闪存；
黄色：安华高 ACPM-7617多模式、多频射频前端；
绿色：Murata KM4220004（可能是WiFi模块）；
蓝色：C1N75R UMR3；
粉色：美信集成MAX77804K（系统片上可编程系统）；
黑色：意法半导体 32A M410
主板后面的芯片包括：
三星galaxys5完全拆解 图三十六

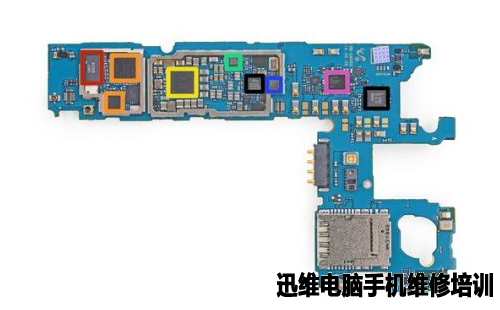

红色：SWEP GRG 28天线模块
橙色：高通 WTR1625L 射频收发器
橙色：高通 WFR1620接收伴侣芯片
黄色：高通 PMC8974
绿色：莱迪斯半导体LP1KSD 84071R25
蓝色：Invensense MP65M 陀螺仪/加速传感器
粉色：高通 WCD9320音频解码器
黑色：矽映 8240B0 移动高清连接传输器和恩智浦 47803 NFC控制器
主板拆下后，可以发现子板上有些位置的芯片：

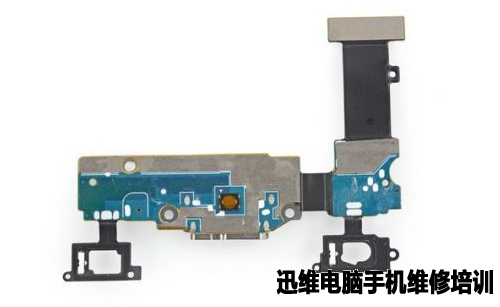

三星galaxys5完全拆解 图三十七
三星galaxys5完全拆解 图三十八
红色：0075 1401 3964 C
橙色：RF1119
三星galaxys5完全拆解 图三十九
三星galaxys5完全拆解完毕，iFixit给出的可维修性得分为5分满分为10分。三星Galaxy S5的电池易于更换。更换屏幕时非常方便，不过各种粘合剂使用很多，需要非常小心的加热并撬开。设备内部很多组件采用模块化设计，包括相机、耳机接口、震动马达和扬声器等。当然，这种设计的缺点就是更换任何组件都需要首先拆下屏幕，非常麻烦。

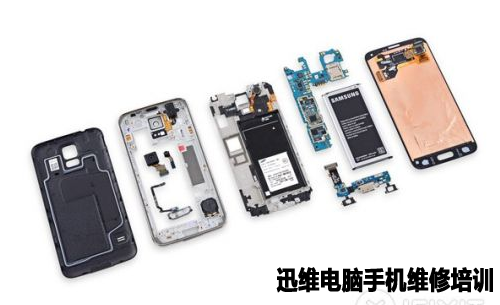

全家福：
