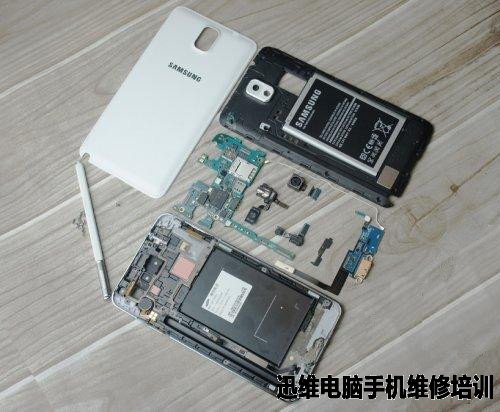

三星galaxy note3是三星2013年9月份推出一款Note系列的第三代产品，相比前两代产品，它更为高端大气上档次。三星galaxy note3采用的是高通骁龙800 MSM8974，四核心，2.3GHz处理器，搭载3GB运行内存，加上5.7英寸的超大全高清屏幕，在硬件上达到了旗舰机器的水准。下面我们通过拆解三星galaxy note3这款炙手可热的大屏手机，看看它里面的设计到底是怎样的。

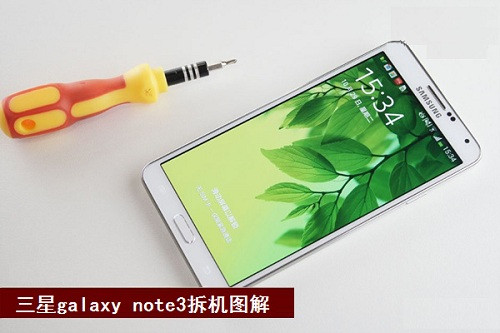

三星galaxy note3拆机 图一



　　三星galaxy note3拆机方法/步骤：

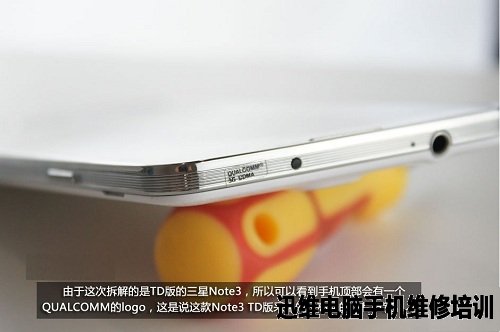

　　在三星galaxy note3手机顶部，可以看到手机顶部会有一个QUALCOMM的logo,说明三星galaxy note3 TD版采用的是高通的芯片方案。


三星galaxy note3拆机 图二



　　三星galaxy note3采用可拆卸电池设计，只要拔出三星独有的S-Pen笔就可以轻松打开后盖，后盖结构简单，上面没有别的零件，而且机身后面的触点也为无线充电等配件提供了预留位置。

三星galaxy note3拆机 图三

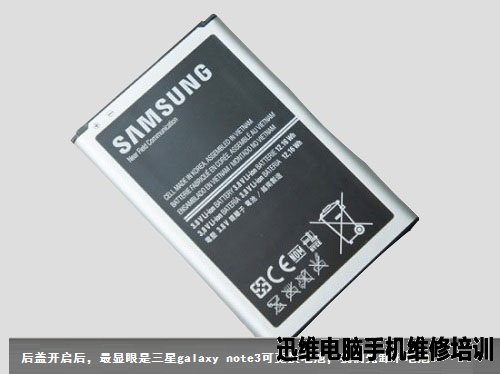

　　后盖开启后，最显眼是三星galaxy note3可更换电池，我们先卸下电池。

三星galaxy note3拆机 图四



　　三星galaxy note3内部保护壳上共有12枚螺丝，有的螺丝被保护贴纸遮住了（用来检查是否拆过的标签），用传统的十字花螺丝，拆除的时候一定要小心。三星galaxy note3这样的设计，比起一体化机身来说更容易拆装。

三星galaxy note3拆机 图五



　　取下12枚螺丝后，塑料材质的保护壳很容易就可以和机身分离,三星galaxy note3的保护壳是塑料材质的，手感较为轻薄，拆卸的时候千万不要用蛮力，否则易对保护壳造成致命性伤害。

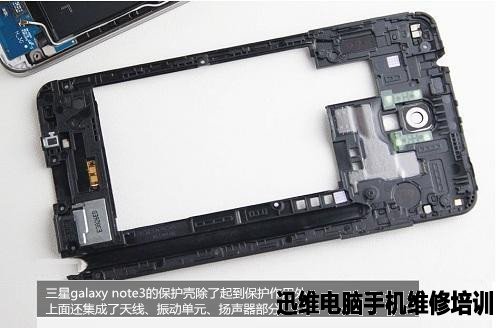

　　三星galaxy note3的保护壳除了起到保护作用外，上面还集成了天线、振动单元、扬声器部分。

三星galaxy note3拆机 图六

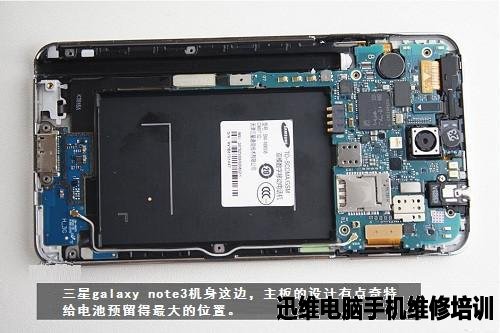

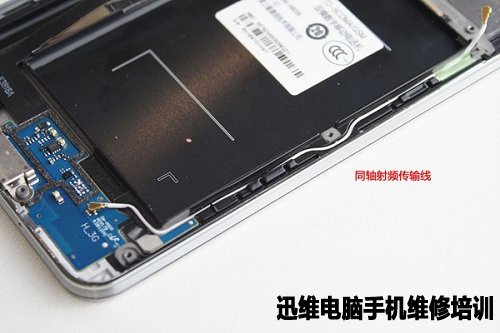

　　三星galaxy note3的内部除了耳机接口模块附近有一个螺丝固定外，大多数部件都是通过双面胶和连接线直接固定机身上。在进行下一步拆解前，首先要取下仅有的一根链接上下主板的跳线，galaxy note3为跳线也准备了对应的凹槽，方便拆机用户将跳线重新安装和固定。

三星galaxy note3拆机 图七

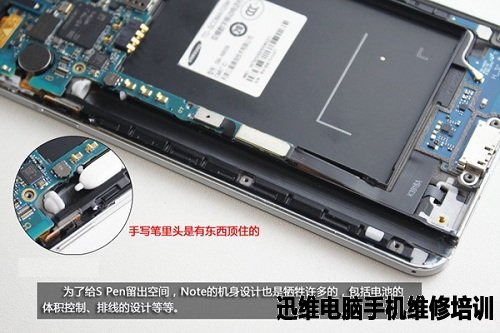

　　为了给S Pen留出空间，Note的机身设计也牺牲了许多，包括电池的体积控制、排线的设计等等。

三星galaxy note3拆机 图八



　　采用USB3.0设计的三星galaxy note3显示是一个突破，接口比普通的要多出一小段来。

三星galaxy note3拆机 图九

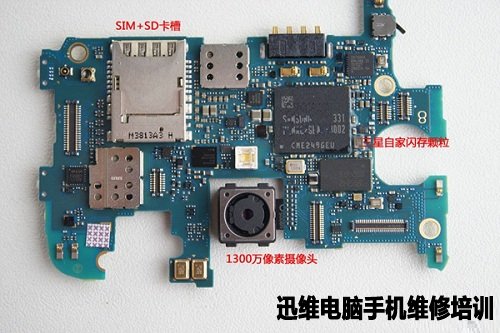

　　下面我们就来进行主板的拆解。
