微软surfacepro 4全面拆解

　　surfacePro 4，相比SurfacePro 3，屏幕尺寸从之前的12英寸增加到了12.3英寸，虽然依然配备风扇，不过厚度却从9.1mm降到了8.4mm，整体的重量也从之前的800g下降到了766g。surfacepro 4搭载第六代Core M/i5/i7处理器4GB/8GB/16GB内存、128GB/256GB/512GB/1TB存储容量。配有一块分辨率为2763×1824的12.3英寸屏幕以及一颗500万像素的前置摄像头以及一颗800万像素的主摄像头，电池本身也可以进行9个小时的视频播放。surfacePro 4的外在于配置已经崭露头角，那呢其内部会是怎样的变化，我们需要拆开来看。

图二微软surfacepro 4全面拆解

　　在拆解之前，还给SurfacePro 4拍了个X光照片，就和动手术一样，我们也不妨照这张图看看这些硬件的分布。

图三微软surfacepro 4全面拆解

　　通过顶部放大图，我们可以清晰看到，三个元器件，分别为感光元件、500万像素的前置摄像头和800万像素的主摄像头。

图四微软surfacepro 4全面拆解

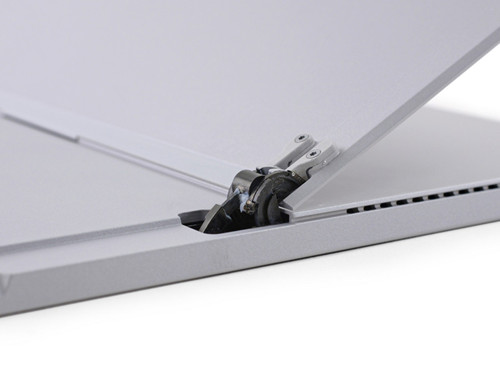

　　可能是个别机型原因，在这台SurfacePro 4的铰链上我们竟然能看到润滑油，这个位置在后期的使用中也比较容易沾染上灰尘、毛绒、尘土等物质。

图五微软surfacepro 4全面拆解

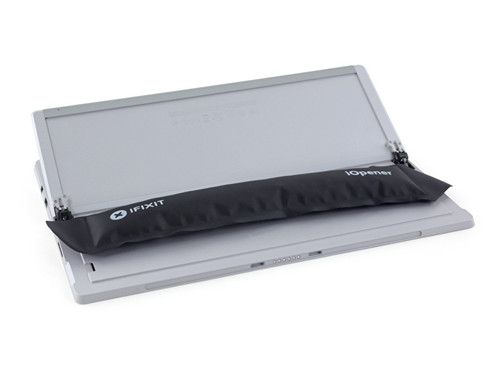

　　在拆解前，我们还是和之前一样用iOpener加热屏幕的四周，融化平板四周的粘合剂然后在进行屏幕的开起。还记得之前在拆解SurfacePro 3的时候，就有将平板翘碎的黑历史，这也让拆解人员更加小心谨慎。

图六微软surfacepro 4全面拆解

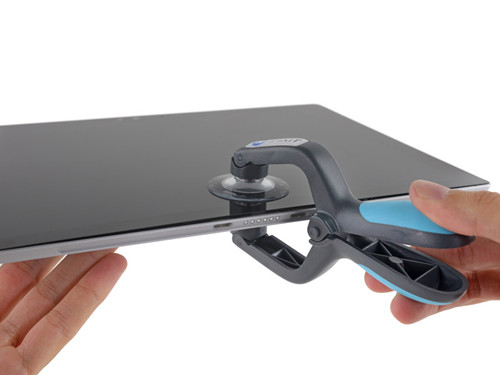

　　分离钳便能很好的帮我们打开平板屏幕上的缝隙，在出现这道缝隙后，也能将卡机片放入其中，沿着平板的四周重复此操作，便能顺利将屏幕撬开。

图七微软surfacepro 4全面拆解

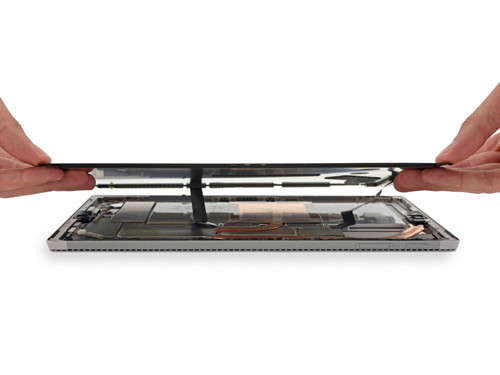

　　轻轻拿起屏幕以后，会发现它和主板之间还有两条排线相连接，排线的样式也和之前的SurfacePro 3略有不同。

图八微软surfacepro 4全面拆解

　　排线变为了按压式，这里用挑线器轻轻将它从屏幕上撬下来即可。这也是屏幕和主板分离的最后一步。

图九微软surfacepro 4全面拆解

　　就这样，便将屏幕顺利拆了下来，屏幕背部也有相关出厂信息和条形码。出于好奇，工作人员也测量了一下屏幕的显示器玻璃厚度：仅4mm，幸好之前拆解的时候没有弄破它。

图十微软surfacepro 4全面拆解

　　这里也放大来看屏幕的右下角，其中红色的部位为N-trig DS-D5000 A1、黄色部位为Macronix MX25U1635F 1.8V 16Mb MXSMIO串行闪存，三个橘色的部位为N-trig DS-A5048 B2，这里我们也能发现，SurfacePro 4的触控笔使用的依然是以色列的Nerig技术，该部位也是驱动触控笔的主要区域

图十一微软surfacepro 4全面拆解

　　除去了屏幕以后，我们再来看另一半，除了铜管、电池以外，左上角那个红圈区域开起来好像少了点什么？其实这也和现在拆解的这个版本是Core m3低配版有关，因为处理器本身的功耗不大，所以并没有配备风扇（i5/i7版本配备了风扇辅助散热）。

图十二微软surfacepro 4全面拆解

　　在拆除了电磁屏蔽罩以后，便能看到主板的真实面目，一些内部的电路板也显露了出来。

图十三微软surfacepro 4全面拆解

　　SSD依然是最容易更换的区域，这次也同样先从这里下手。不过还是要提醒一下大家，这个4mm厚的玻璃十分脆弱，如果你想自己手动更换，也要承担一些碎屏风险。

图十四微软surfacepro 4全面拆解

　　只要拧下一颗螺丝便能将SSD拆解下来，整个过程十分简单，不过这次的拆解图中我们并没有看到任何的防静电措施。

图十五微软surfacepro 4全面拆解

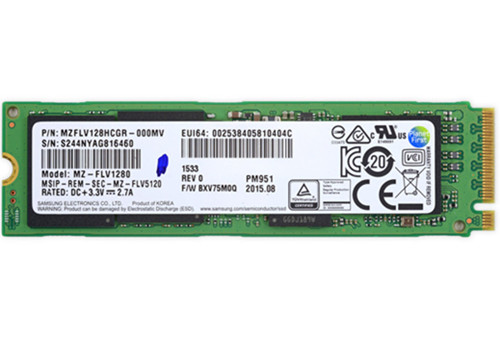

　　在SSD标签上，我们也能看到有关它的一些相关信息，包括各种型号、编号以及标志。根据左下角的信息来看，该产品出自三星。

图十六微软surfacepro 4全面拆解

　　该产品的详细信息是三星的OEM PM951，采用M.2接口。图中红色部位为三星S4LN058A01 PCI-E 3.0 x4主控制器；橘黄色部位为三星K9CHGY8S5C 64GB闪存颗粒；黄色部位为三星SEC 525 K4E4E32；绿色部位为德州仪器TPS22966 5.5V/6A/16mΩ双通道负荷开关。

图十七微软surfacepro 4全面拆解

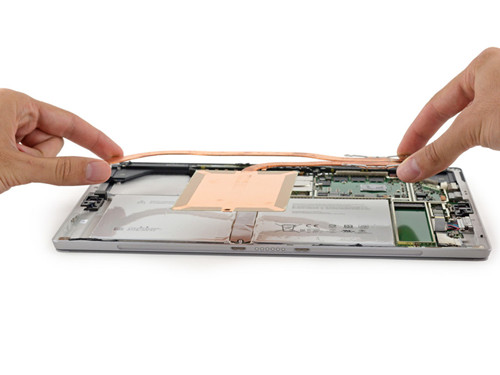

　　拆下SSD以后，开始向散热片下手，这也是比较好拆解的部分，不过相比去年的那个小的散热铜管，今年的它做的有些夸张。

图十八微软surfacepro 4全面拆解

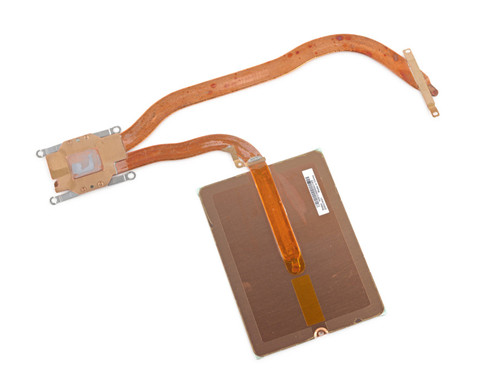

　　拆下来也发现这个散热片做的十分厚实，这样的设计也能保证它不会像SurfacePro 3那样出现过热的情况。至于高配版，就更不用担心，有了风扇的加入也会让SurfacePro 4的散热能力明显提高。

图十九微软surfacepro 4全面拆解

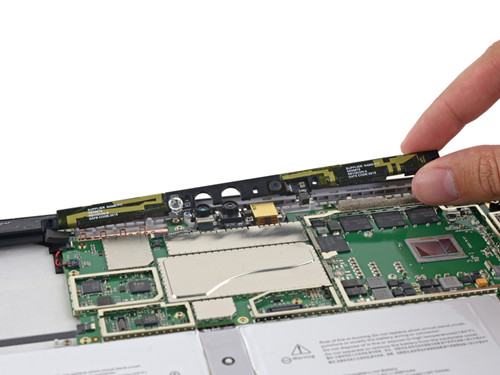

　　接下来，大家一起拆除这个平板的外设板，这里也密集的布满了各种摄像头及感光元件。

图二十微软surfacepro 4全面拆解

　　在上图中，红色为红外线发射器；橙色为500万像素的前置摄像头；黄色的为800万像素的主摄像头；绿色区域为主摄像头上的LED灯；青色为麦克风；蓝色为感光元件。

图二十一微软surfacepro 4全面拆解

　　图中红色部位为红外线发射器，作用应该是配合面部解锁功能使用，帮助平板更好的识别自己的主人。

图二十二微软surfacepro 4全面拆解

　　摄像头及红外线发射器同样是通过按压的方式镶嵌在了主板上，我们可以用挑线器将它们一一剥下来。

图二十三微软surfacepro 4全面拆解

　　从左到右依次为500万像素的前置摄像头、红外线摄像头以及800万像素的主摄像头。

图二十四微软surfacepro 4全面拆解

　　现在拆除的为按键和扬声器区域，在此之前我们还需要将相关的排线剥下来。

图二十五微软surfacepro 4全面拆解

　　图中为拆下来后的两个扬声器，它们的体积都都比较小巧，其中的一个上面还被整合上了电源按键和音量调节按键。

图二十六微软surfacepro 4全面拆解

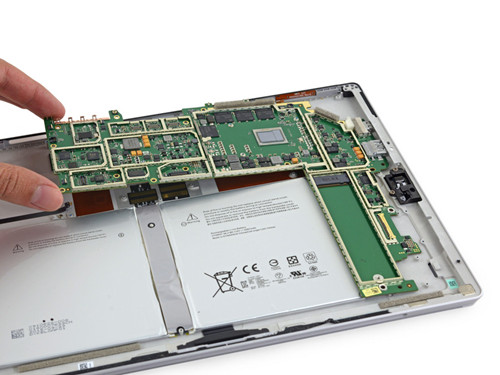

　　将其它的零部件拆解下来以后，工作人员也准备向主板下手。

图二十七微软surfacepro 4全面拆解

　　其中红色区域为Intel SR2EN Core m3-6Y30 (4M Cache, up to 2.20 GHz)处理器；橘黄色区域为三星K4E8E304EE-EGCF 8 Gb LPDDR3 (4 chips × 1 GB for a total of 4 GB)内存；黄色区域为Marvell Avastar 88W8897 802.11ac/NFC/蓝牙无线芯片；绿色区域为飞思卡尔Kinetis KL17 MKL17Z256VFM4 48MHz ARM Cortex-M0+；青色区域为ITE IT8528VG；蓝色区域是Realtek ALC3269音频编码器；紫色区域是Realtek RTS5J04 microSD读卡器控制器。

图二十八微软surfacepro 4全面拆解

　　主板背部浅蓝色区域为一颗Intersil ISL95857 1+2+1电压控制器。深蓝色区域为和电池的接口区域。

图二十九微软surfacepro 4全面拆解

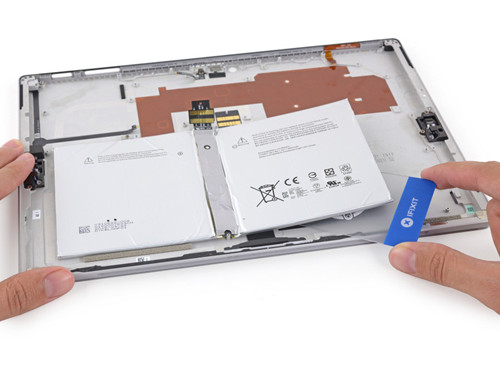

　　由于电池和背板之间有大量的胶水所以要用iOpener对背部进行加热，融化它的粘合剂。

图三十微软surfacepro 4全面拆解

　　电池的粘合剂还是十分牢固的，取下它可谓是一个力气活，如果大家自行拆解，也建议使用图中的这种辅助型工具。

图三十一微软surfacepro 4全面拆解

　　本次的电池规格为38.2Whr、7.5V、5087mAh，相比去年5547mAh缩水了9％，不过根据之前的测试，续航要比之前还要长一些。

图三十二微软surfacepro 4全面拆解

　　集合图：

图三十三微软surfacepro 4全面拆解

　　surfacepro 4的屏幕易碎拆解时需谨慎，SSD可直接更换，大量胶水请在融化粘合剂完毕后再进行拆解工作。对于第五代Broadwell处理器，同样采用14nm制程工艺的Skylake处理器无疑将是更好的选择，它的处理器功耗将降低60%，显卡图形能量提升50%，电池续航能力将提升35%。这样的性能不仅可以让SurfacePro 4更强悍，更低的功耗也可以让它摆脱风扇的困扰，做的更轻、更薄、更漂亮。
