魅蓝Note5真机拆解!
魅蓝Note5使用3GB的运存,系统为基于安卓6.0的Flyme5。屏幕为5.5寸1080P屏幕,屏幕上方的传感器采用长条状设计,依旧使用实体腰圆Home键,支持mBack和指纹识别。下面对其进行详细拆解!

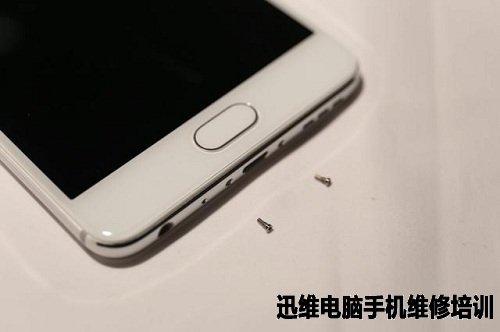

对于目前大部分的手机,特别是全金属后盖的手机来说,在底部都有两颗固定的螺丝,拆解的第一步,就是把这两颗螺丝卸下来、并且把卡托取出。魅蓝Note5采用Pentalobe螺丝,虽说这种螺丝诞生之初就是为了防拆解,可是那么多年过去了,肯定有对应的工具拆下来的啦。
图1 魅蓝Note5拆机
卸了两颗螺丝,我信心满满啊,以为能很顺利的撬开屏幕、取下后盖。然后这一步我就卡住了。一般来说,魅蓝Note5这种金属后盖设计的手机,除了底部螺丝固定之外,屏幕与后盖之间还会通过卡扣方式固定。玻璃后盖那种用胶水固定的,会少之又少。别和我说PRO 6s,那机子就是个变态,卡扣和胶水双固定,牢固的一比。

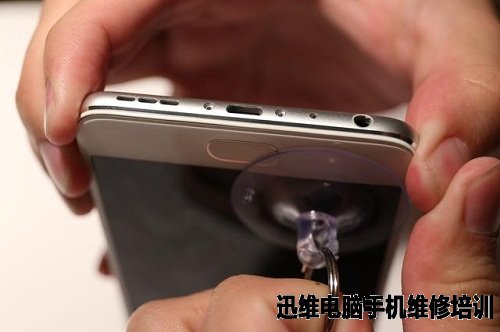

作为千元机的一员,用胶水固定明显不太可能,直接卡扣固定更对应其定位。然而,就这个屏幕,我用吸盘吸了20分钟都吸不起来!在这漫长的20分钟内,我已经怀疑过好几次自己的人生了,以为是自己的技术没过关,得回炉重造。从图中可以看到,这一个小吸盘的吸力已经不够了,而整个手机严密合缝,屏幕与后盖间根本没有任何裂缝可以让我把撬棒插进去硬撬。老天,你要我怎么撬啊…这部分拆解难度堪比很多的旗舰机啊。
图2 魅蓝Note5拆机

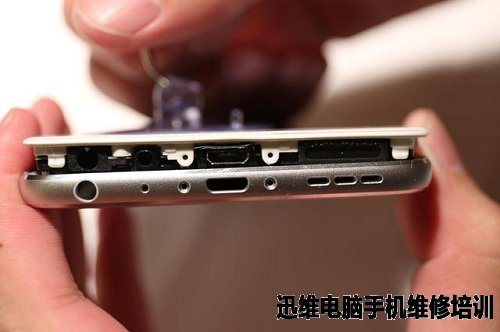

后来是怎么解决的?我赌了一把,这手机的后盖设计使用全金属+天线阻隔条的设计,相对于三段式设计的手机来说,主板、电池、尾插等部件,更有可能放置在屏幕上,而不是如三段式后盖那般放置在后盖上。那就可以通过撬听筒等东西,把屏幕硬生生撬起来——后来我的确也是这样做的,在经过了大力出奇迹的撬耳机口行动后,终于把屏幕撬起来了一部分。撬屏幕这一步,已经整整过了27分钟……我不拆了行吗……我拆到怀疑人生了。
图3 魅蓝Note5拆机

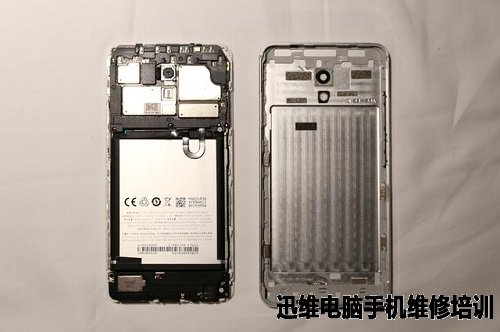

拆下来后就是这样子,魅蓝Note5的全金属后盖上光秃秃的,除了必要的信号溢出塑料,没有别的东西。和猜想一样,主板、电池和尾插等主要配件都和屏幕放在了一起,这样有好有坏吧,好处就是手机内部排线出问题概率比较少,更加牢固;坏处嘛,如果屏幕碎了,自己换屏幕就麻烦的多了。
图4 魅蓝Note5拆机

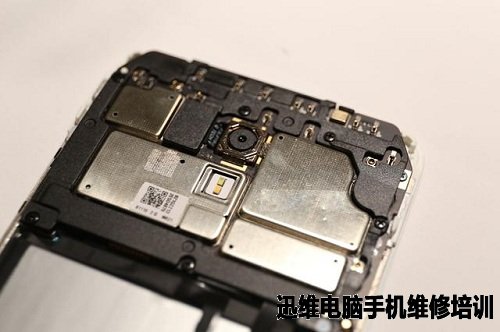

看到这主板的第一眼我有点懵,怎么有一块塑料做的保护挡板……这东西可以保护主板上的电子元件不和手机后盖进行接触,防止短路,也能在手机摔落的时候,对电子元件进行一定程度的保护。
图5 魅蓝Note5拆机

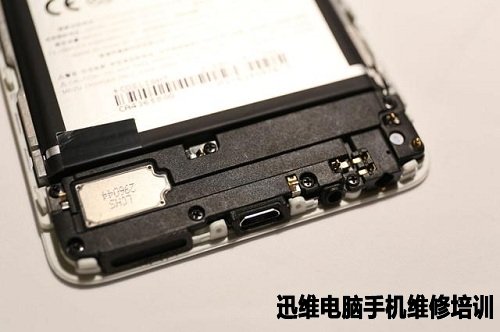

尾插也有保护挡板,对了,这块东西还能让主板看上去更好看,起码让我这拆解人员看的很舒服。
图6 魅蓝Note5拆机

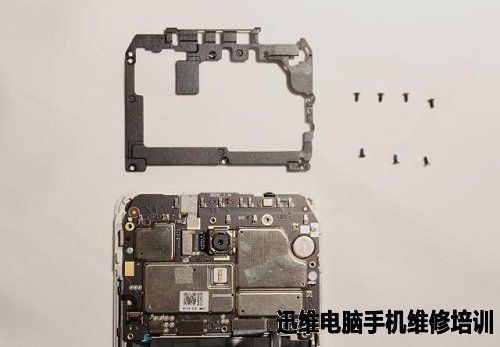

卸下7颗十字螺丝,主板就出现在大家面前。保护挡板保护的地方很多都是接口,还负责后置摄像头的固定。主板还有着两颗十字螺丝负责固定,右下方还有一根连接尾插的天线。
图7 魅蓝Note5拆机
主板接口从左到右分别为:电池、尾插、显示屏、触控芯片、按键。
图8 魅蓝Note5拆机
整个主板拆下来就是这样子的,集成度非常高,除了必要的接口外,所有的芯片、电子元件都集成在了一块主板上。
图9 魅蓝Note5拆机

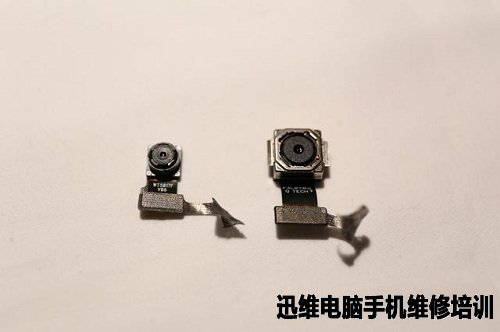

前置摄像头和后置摄像头,只需要撬起接口就能卸下来。后置摄像头好像比普通的1300万摄像头要大一圈。这两个摄像头,接口位置都有一块延伸出来的薄胶纸,前置摄像头更是后面也有一块。这胶纸的用处就是更好的固定摄像头,让摄像头接口不会因为某些情况而接触不良。
图10 魅蓝Note5拆机

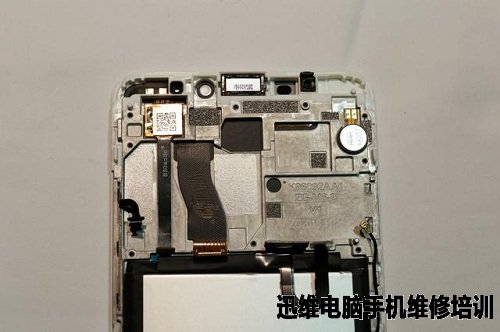

拆除后盖后,可以看到中框。中框的各种凹槽都是为了放置主板上的原件的,必要的地方还加入了一小层的防震棉来保护必要的原件,中框上还有一些零件,通过金属片接触的方式来工作,比如振动器、听筒等。
图11 魅蓝Note5拆机

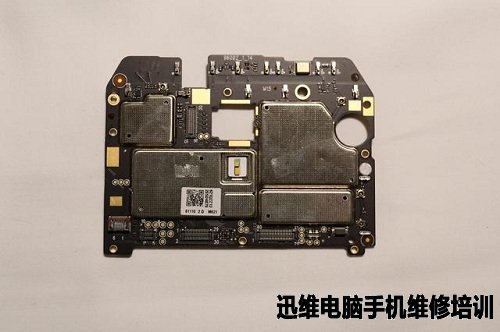

主板正面,重要的芯片都有着金属屏蔽罩保护。
图12 魅蓝Note5拆机

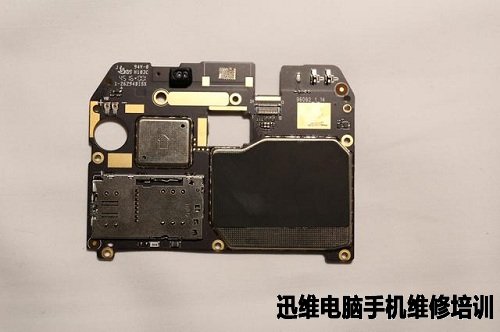

主板的背面,有一块sim卡/内存卡卡槽,可以读取sim卡或者内存卡。右边这一大块的应该就是处理器+运存了,因为加了一块石墨散热膜上去辅助散热。
图13 魅蓝Note5拆机

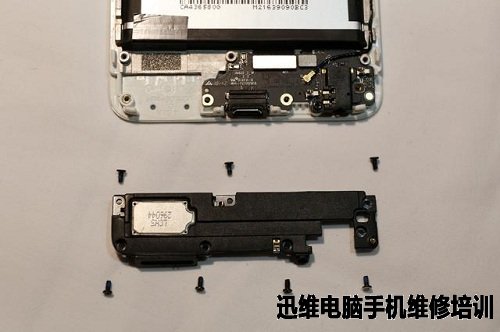

尾插的保护挡板使用了7颗十字螺丝固定,保护挡板整合了扬声器以及开孔,扬声器对应的中框部分还有防震棉,以保证扬声器运作时减少传到主板、尾插上的振动。
图14 魅蓝Note5拆机

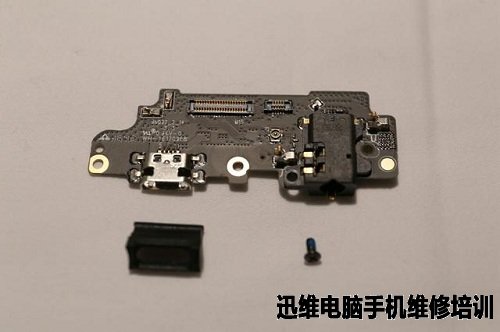

卸下最后一颗螺丝、天线插口,取出尾插。Micro usb插口上有一个保护胶套,可以辅助固定插口、保护插口使用时不和其它原件进行接触。耳机插口直接整合到尾插上,要是我拆屏幕的时候把这个扬声器撬坏了,那得换整个尾插了。
图15 魅蓝Note5拆机

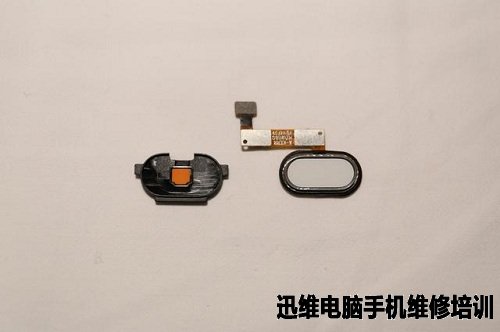

在尾插下,还有着实体Home键。这个Home键还有一块塑料块进行固定,并且作为按压时的支撑物品、保护尾插不受力。Home键动作的相关信号如轻触、按压、识别指纹等,通过排线传输到尾插上,再通过尾插排线传输给主板。
图16 魅蓝Note5拆机

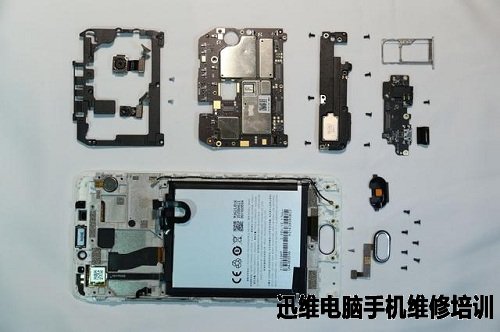

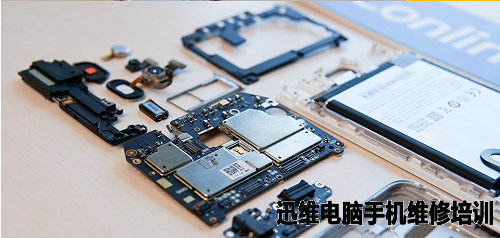

集合图:
图17 魅蓝Note5拆机
图18 魅蓝Note5拆机
