拆解报废的一个西数400g黑盘

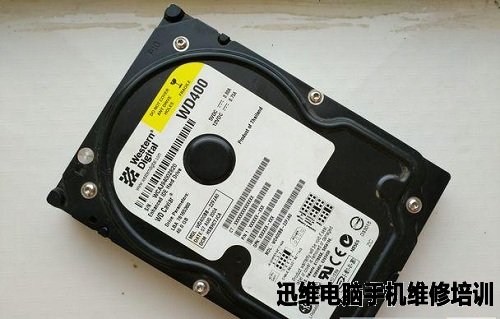

今天拆解一款西部数据400g黑盘，看奇怪的容量就知道是企业级硬盘。
图1 西数400g黑盘拆解

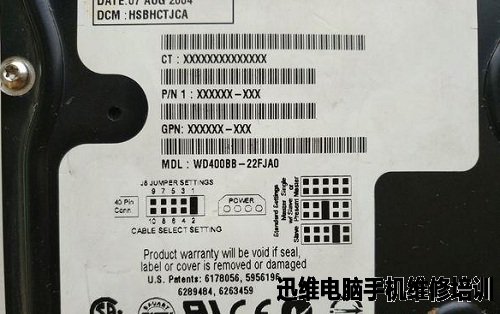

这是IDE接口的硬盘，这里标注了跳线的接法。
图2 西数400g黑盘拆解

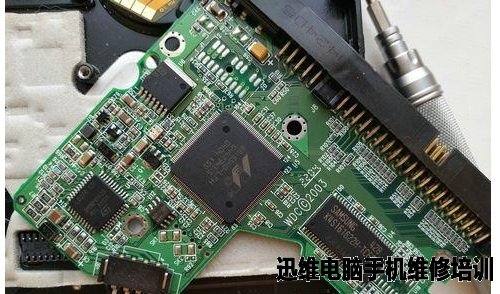

这是背面的主控板，所有的主要芯片都藏在背面。
图3 西数400g黑盘拆解
取出芯片，最后的芯片是硬盘的主控芯片，M牌芯片。M牌芯片在硬盘中很常见，现在的SSD也是。能用M牌的SSD都是中高端水平的。
图4 西数400g黑盘拆解

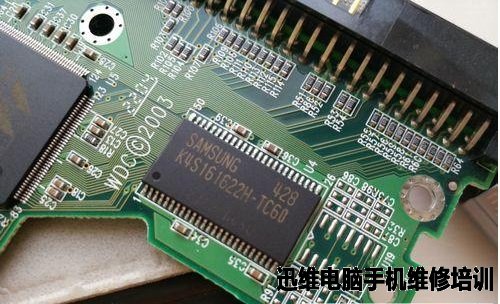

三星DDR缓存。
图5 西数400g黑盘拆解

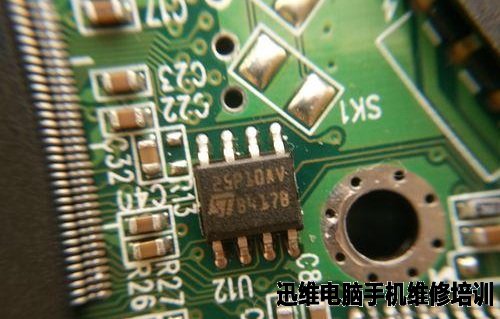

ST的单片机，可作为硬盘电机控制器。
图6 西数400g黑盘拆解

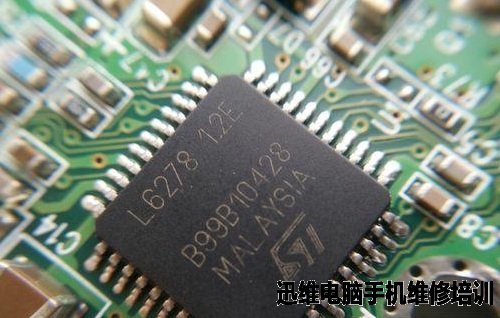

这是ST的芯片，作用不明。
图7 西数400g黑盘拆解

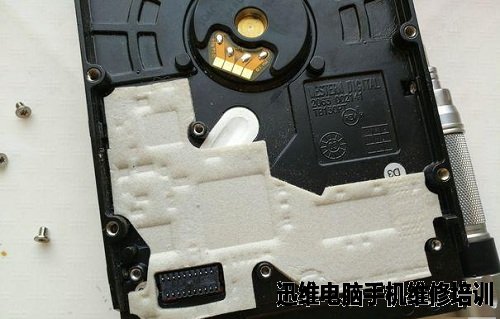

移除主板。
图8 西数400g黑盘拆解

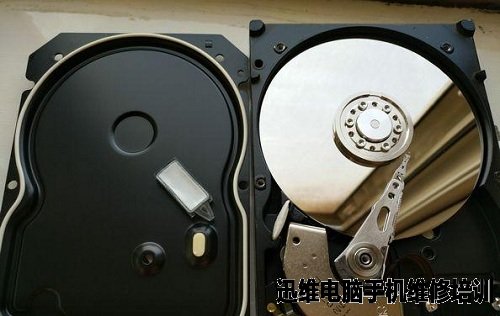

盘面，如一块镜子一样，不在无尘室，盘片基本属于见光死。
图9 西数400g黑盘拆解

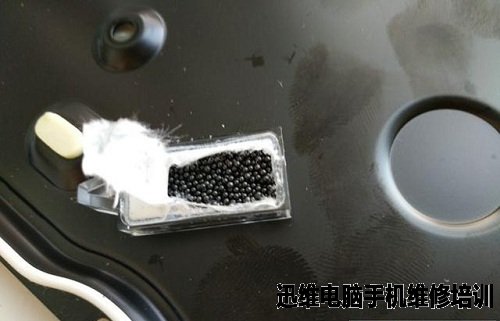

疑似干燥剂的东西。
图10 西数400g黑盘拆解

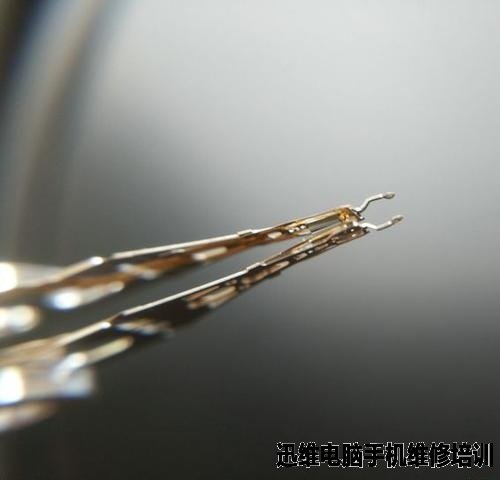

磁头：
图11 西数400g黑盘拆解
图12 西数400g黑盘拆解

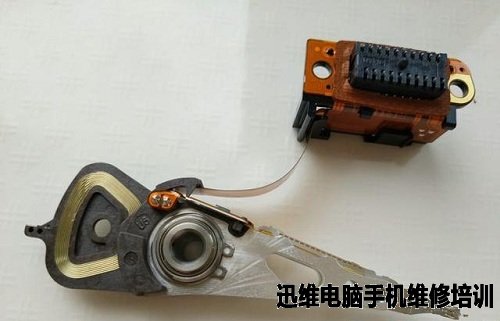

磁头控制器，不知道这种是什么芯片封装方式，但是看着很带感。
图13 西数400g黑盘拆解

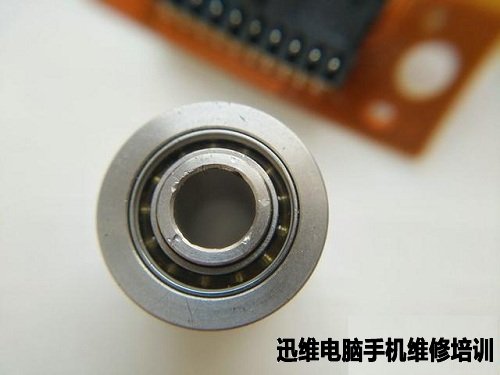

这是一块万转磁盘，我猜这轴承一定很厉害。
图14 西数400g黑盘拆解
硬盘拆解完毕！
