桶形PC惠普Pavilion Wave拆机图解！
摆脱方正造型的台式机我们见过，柱形的台式机我们也见过，但是三角形的台式机还真是没见过，据说惠普Wave就是这样形态的，惠普将这个设计称为圆形三角柱，下面我们对其进行拆解，看其三角形的台式机内部是怎样的。

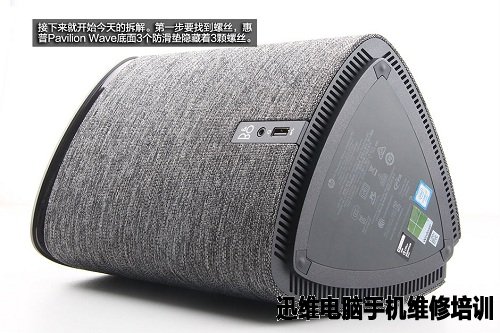

接下来开始今天的拆解，第一步要找到螺丝，惠普Pavilion Wave底面3个防滑垫下隐藏着3颗螺丝。
图1 惠普Wave拆机

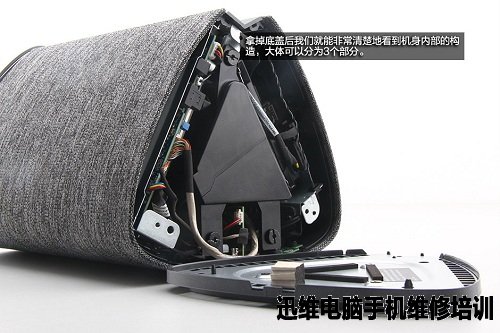

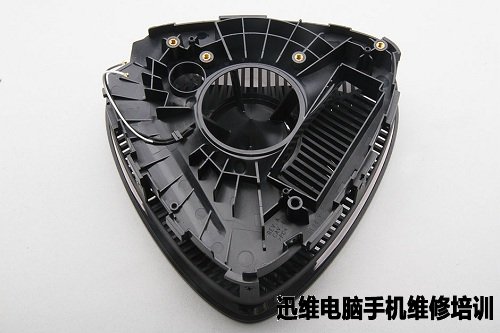

拿掉底盖后我们就能非常清楚地看到机身内部的构造，大体可以分为三个部分。
图2 惠普Wave拆机

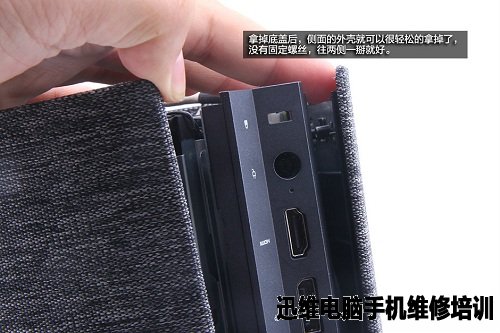

拿掉底盖后，侧面的外壳就可以轻松的拿掉，没有固定螺丝，往两侧一掰就好。
图3 惠普Wave拆机

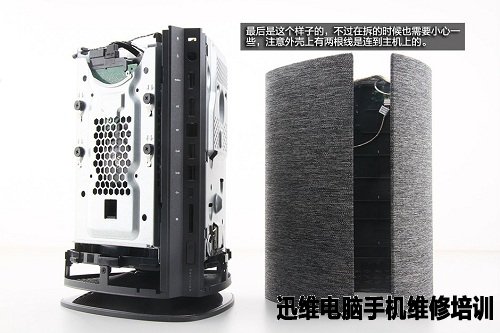

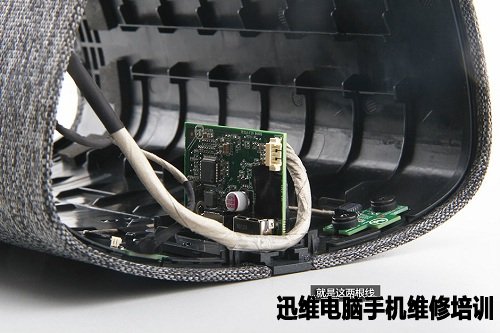

最后是这个样子的，不过在拆的时候也需要小心一些，注意外壳上有两根线是连到主机上的。
图4 惠普Wave拆机
图5 惠普Wave拆机
接下来看一下主机3部分的划分，这个侧面里面是主板，WIFI模块是直接插到主板插槽的。
图6 惠普Wave拆机

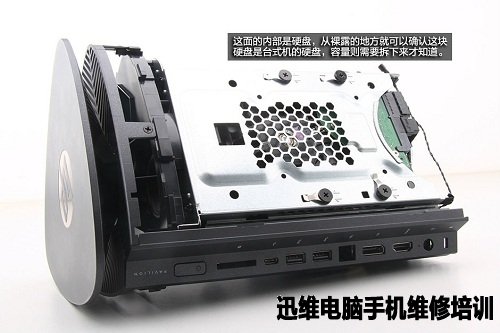

这面的内部是硬盘，从裸露的地方就可以确认这块硬盘是台式机的硬盘，容量则需要拆下来才知道。
图7 惠普Wave拆机

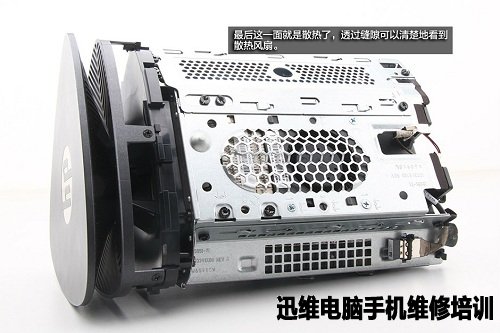

最后这一面就是散热，透过缝隙可以清楚地看到散热风扇。
图8 惠普Wave拆机

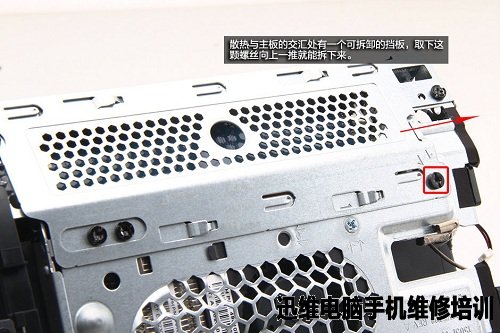

散热与主板的交汇处有一个可拆卸的挡板，取下这颗螺丝向上一推就能拆下来。
图9 惠普Wave拆机

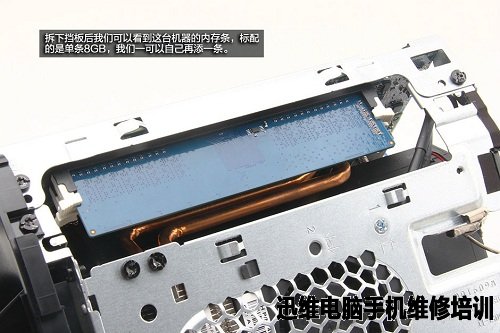

拆下挡板后我们可以看到这台机器的内存条，标配的是单条8GB，可以自己再添一条。
图10 惠普Wave拆机

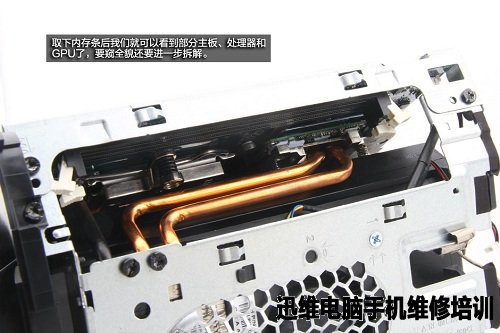

取下内存条后我们就可以看到部分主板、处理器和GPU了，要窥全貌还需进一步拆解。
图11 惠普Wave拆机

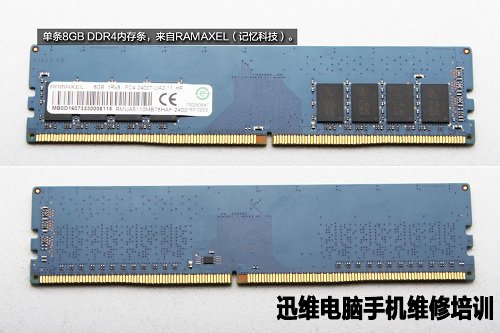

单条8GB DDR4内存条，来自RAMAXEL。
图12 惠普Wave拆机

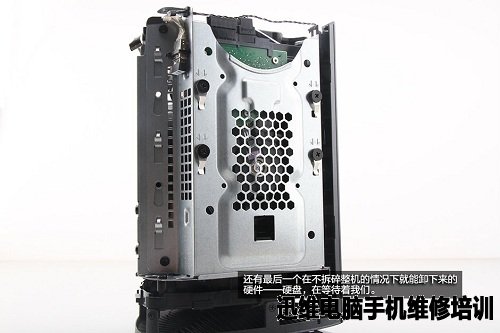

还有最后一个在不拆碎整机的情况下就能卸下来的硬件—硬盘，在等待着我们。
图13 惠普Wave拆机

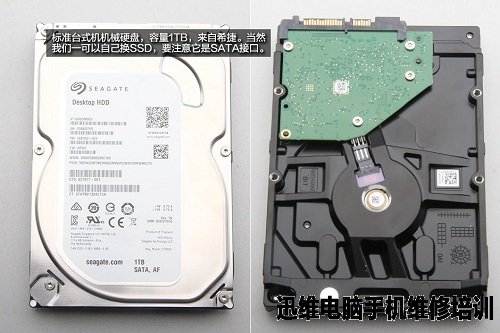

标准台式机机械硬盘，容量1TB，来自希捷。当然我们可以自己更换SSD，要注意它是不是SATA接口。
图14 惠普Wave拆机

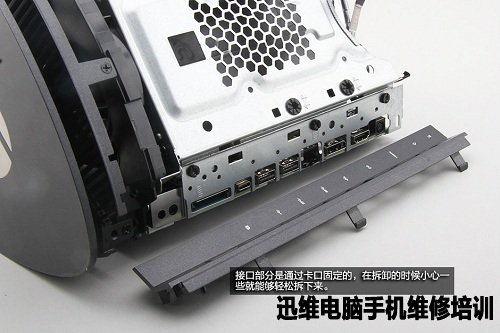

接口部分是通过卡口固定的，在拆卸的时候小心一些就能轻松拆下来。
图15 惠普Wave拆机

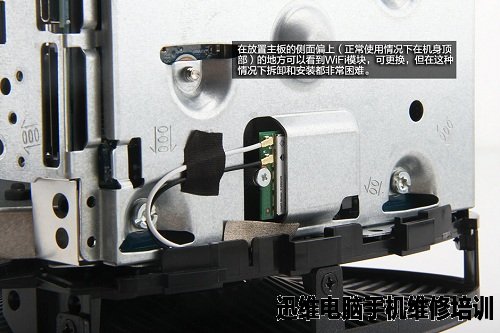

在放置主板的侧面偏上（正常使用情况下在机身顶部）的地方可以看到WIFI模块，可更换，但在这种情况下拆卸和安装都非常困难。
图16 惠普Wave拆机

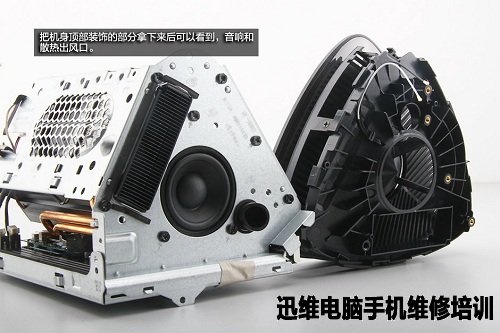

把机身顶部装饰的部分拿下来后可以看到音响散热出风口。
图17 惠普Wave拆机
图18 惠普Wave拆机

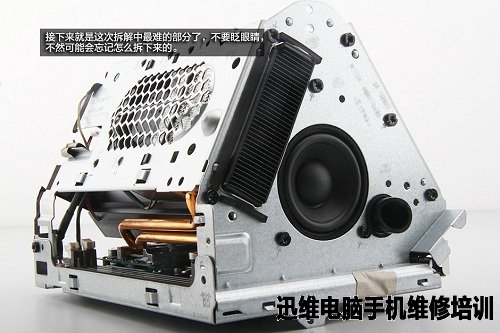

接下来就是这次拆解中最难的部分了，不要眨眼睛，不然可能会忘记是怎么拆下来的。
图19 惠普Wave拆机

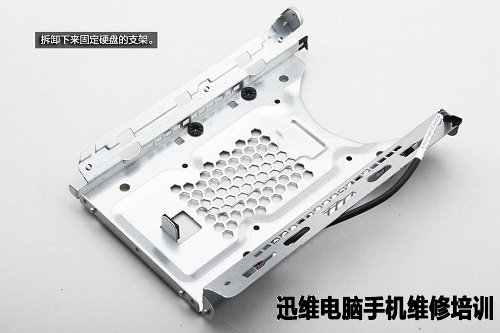

拆卸下固定硬盘的支架。
图20 惠普Wave拆机
拆卸下来的散热模块支架。
图21 惠普Wave拆机

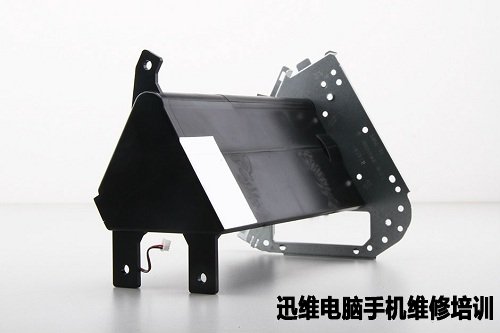

B&O音响，体积很大，音质也蛮不错。
图22 惠普Wave拆机
图23 惠普Wave拆机

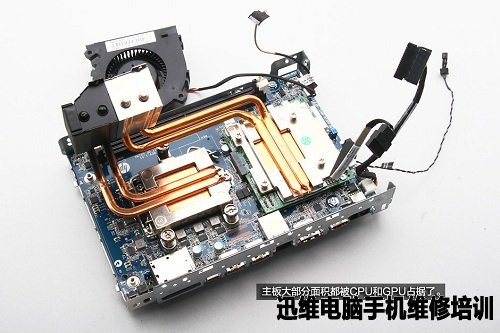

主板大部分面积都被CPU和GPU占据了。
图24 惠普Wave拆机

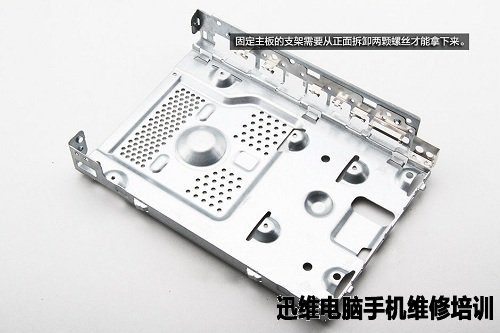

固定主板的支架需要从正面拆卸两颗螺丝才能拿下来。
图25 惠普Wave拆机

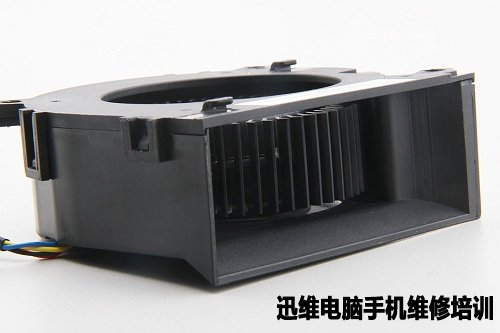

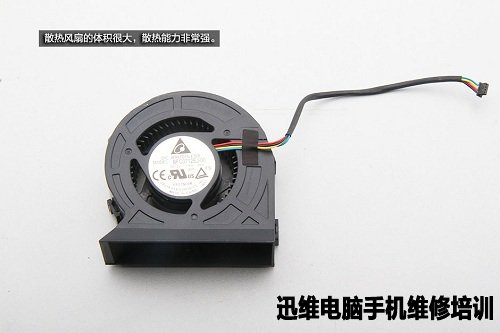

散热风扇的体积很大，散热能力非常强。
图26 惠普Wave拆机
图27 惠普Wave拆机

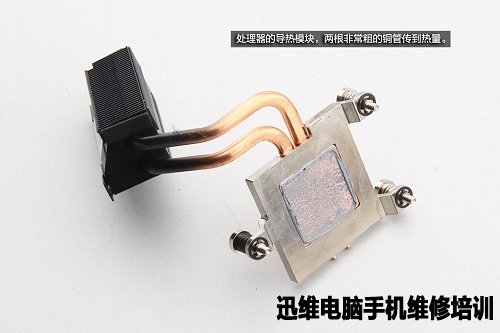

处理器的导热模块，通过两根非常粗的铜管传导热量。
图28 惠普Wave拆机

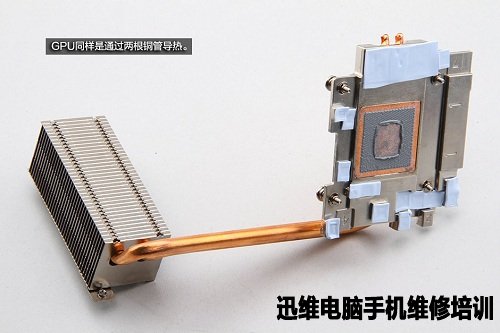

GPU同样是通过两根铜管导热。
图29 惠普Wave拆机

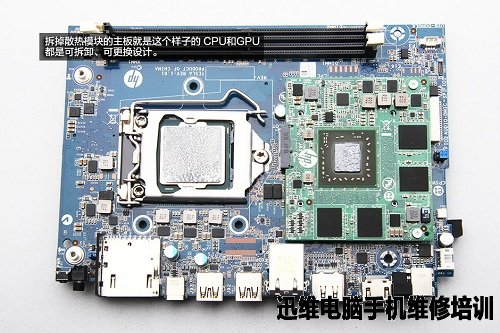

拆掉散热模块的主板就是这个样子的，CPU和GPU都是可拆卸、可更换设计。
图30 惠普Wave拆机

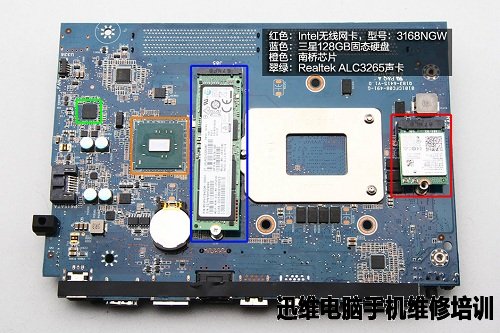

红色：InteI无线网卡，型号：3168NGW
蓝色：三星128GB固态硬盘
橙色：南桥芯片
翠绿：ReaItek ALC3265声卡
图31 惠普Wave拆机

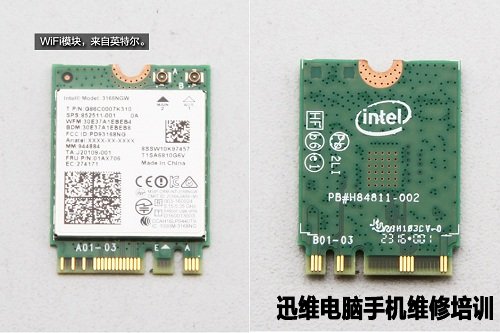

WIFI模块，来自英特尔。
图32 惠普Wave拆机

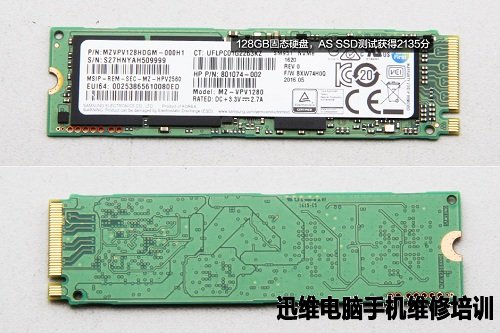

128GB固态硬盘，AS SSD测试获得2135分。
图33 惠普Wave拆机

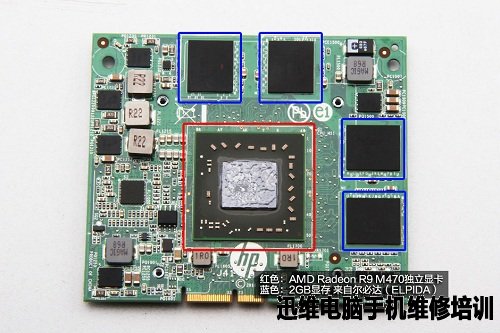

红色：AMD Radeon R9 M470独立显卡
蓝色:2GB显存 来自尔必达
图34 惠普Wave拆机

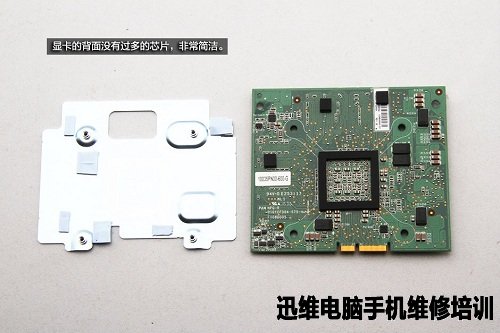

显卡的背面没有过多芯片，非常简洁。
图35 惠普Wave拆机

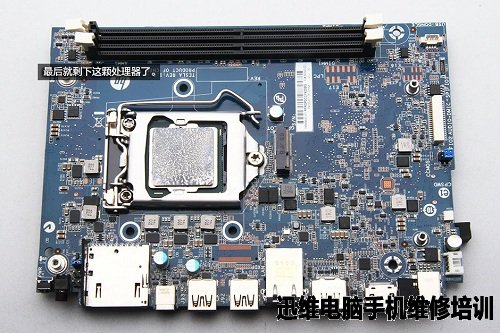

最后就剩下这颗处理器了。
图36 惠普Wave拆机

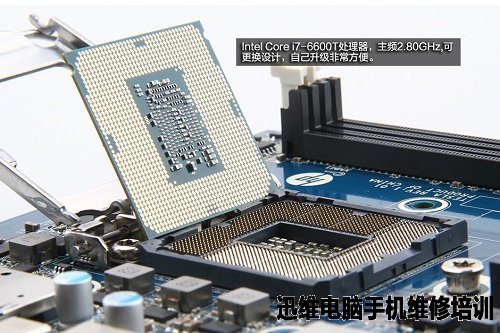

InteI Core i7-6600T处理器，主频2.80GHZ，可以更换设计，自己升级非常方便。
图37 惠普Wave拆机

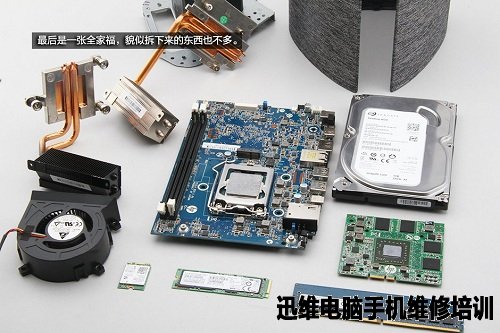

集合图：
图38 惠普Wave拆机
