万兆交换机——华硕XG-U2008拆解

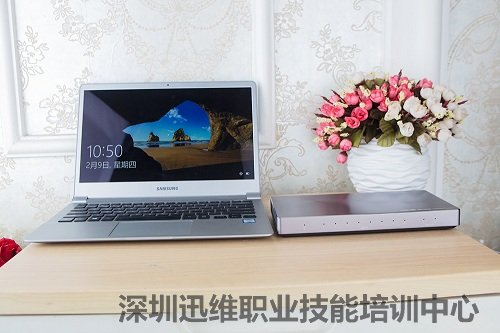

随着科技的发展，在千兆LAN网络开始普及后,路由器厂商开始推出万兆设备。华硕XG-U2008万兆交换机是今年推出的一款新品，其最大的特色在于带2个万兆接口可以达到10Gbps，高达10倍于千兆的超级速度。下面通过华硕XG-U2008拆解，带大家了解一下它的内部结构。
华硕XG-U2008拆解
华硕XG-U2008是一款非网管的万兆交换机。其中两个万兆电口，8个千兆电口。万兆的指示灯支持蓝（万兆交换速度状态）、白（千兆交换速度状态）、红（网线不适用）三种工作状态，这里需要注意的是万兆口必须用6类或者超6类网线。
华硕XG-U2008拆解方法/步骤：

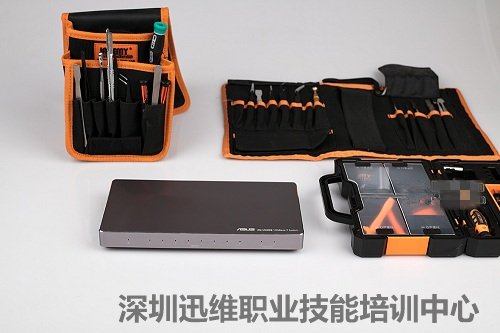

华硕XG-U2008 拆解工具

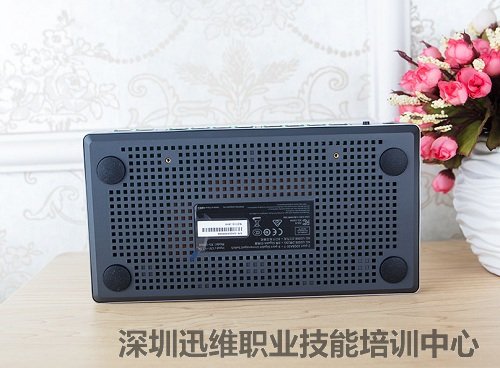

拆解从底部开始，螺丝被隐藏在脚贴下。
华硕XG-U2008 拆解从底部开始

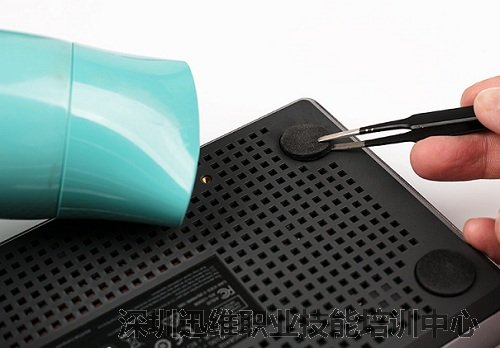

拆解时先加热脚贴，以便更好地无损分离。
加热胶贴
退出四边的螺丝。
拧下四边的固定螺丝

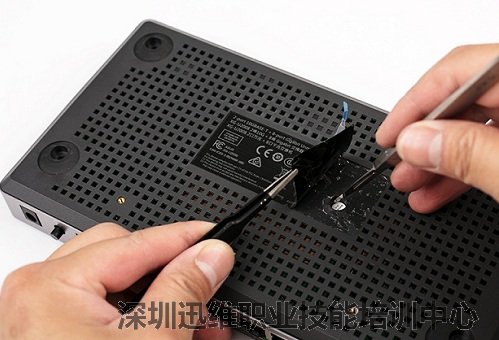

在底部的标签识纸下还隐藏了一颗螺丝，一并拧下。
拧下标签下隐藏的固定螺丝

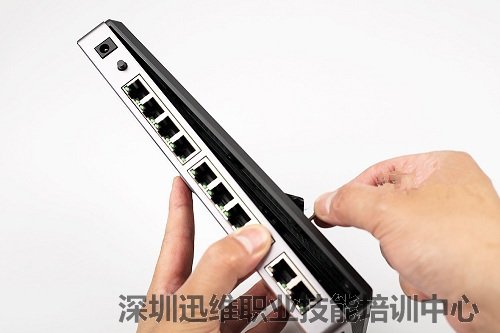

为了更方便地打开，找个螺丝拧到底部的安装孔，就可以轻松将其分离。
分离后盖

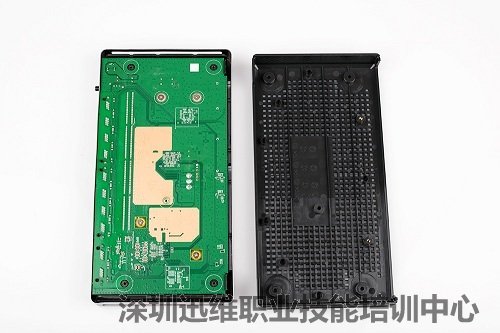

成功分离。
成功分离

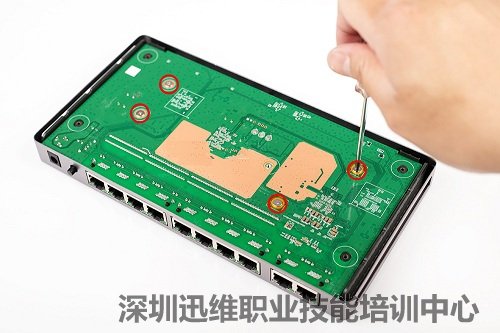

拧下主板上的四颗固定螺丝。
拧下主板上的固定螺丝
取下主板

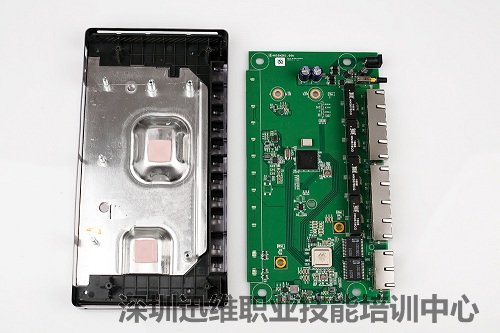

主板成功分离。
主板成功分离

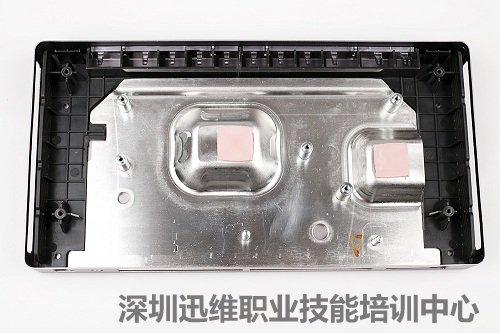

为了更好的散热散热片与合金外壳结合紧密，无法进一步分离。
散热片与合金外壳特写

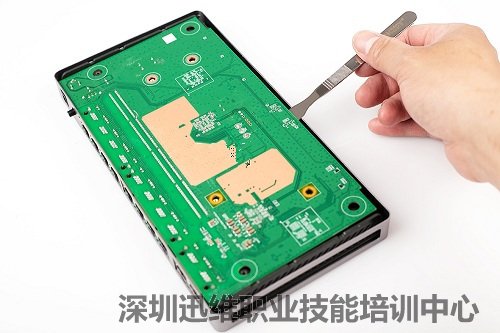

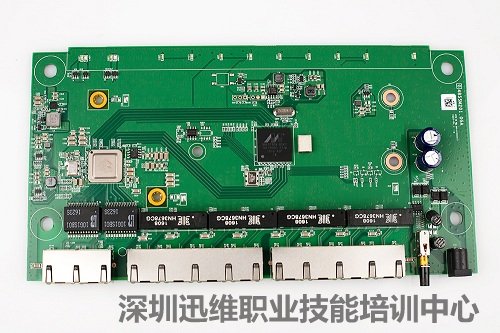

主板特写。
主板特写

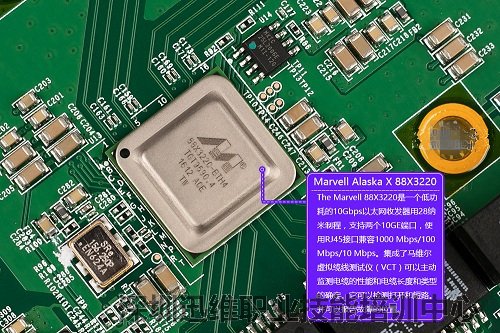

万兆交换使用Marvell 88X3220 SOC，主要负责两个万兆口的数据交换。
Marvell 88X3220 SOC
负责两个万兆口的数据交换

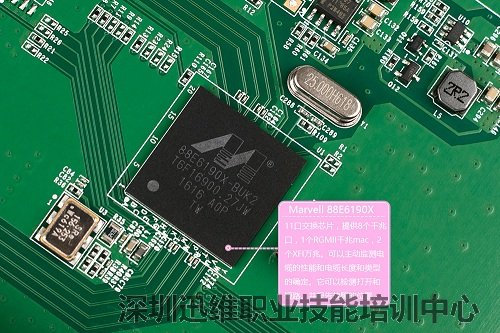

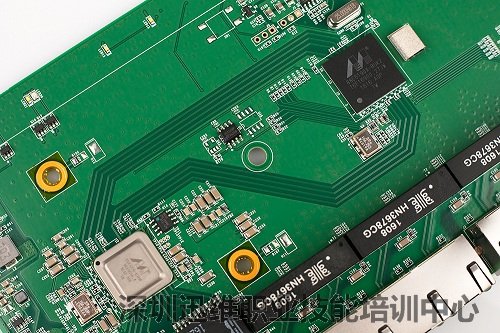

千兆的数据交换由Marvell 88E6190X这片11口交换芯片负责，华硕XG-U2008设计利用了其中的8口。千兆于万兆2块SOC之间使用XFI连接。
Marvell 88E6190X
千兆的数据交换

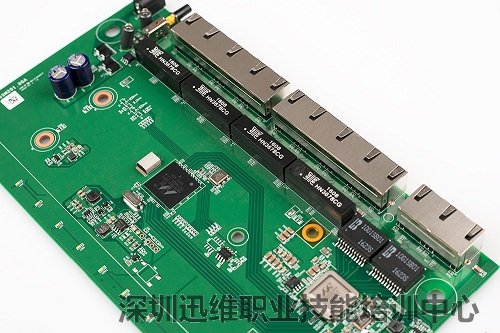

8个千兆口两两一组使用HN3678C网变，两个万兆口每个单独配置一个10G15SB01网变。
8个前兆口和2个万兆口

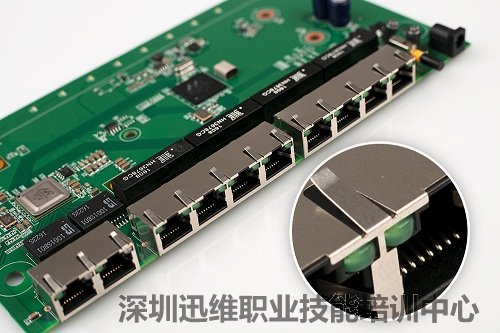

在每个网络接口上设计有金属罩屏幕，同时设计有弹片与金属外壳紧密连接防止静电。每个网口分别配置2个LED方便判断连接状态。
网络接口特写

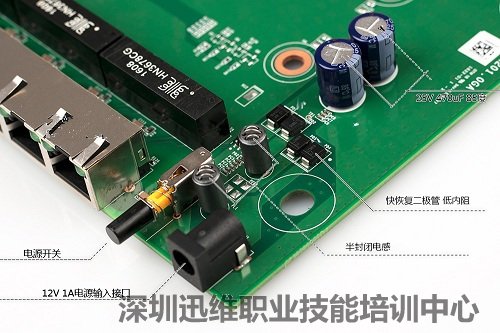

电源开关部分特写

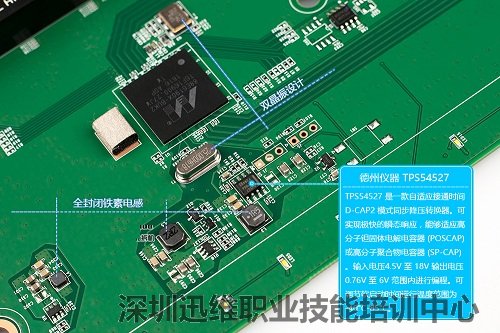

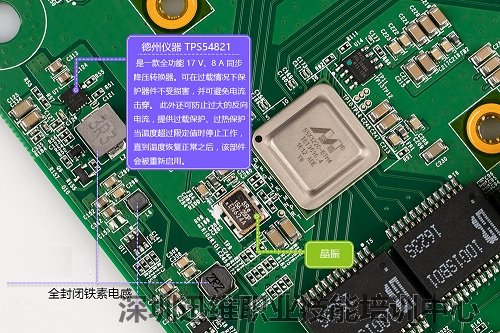

千兆交换SOC边上设计有全封闭电感，德州仪器同步降压转换器及双晶振设计。
全封闭电感+同步降压转换器

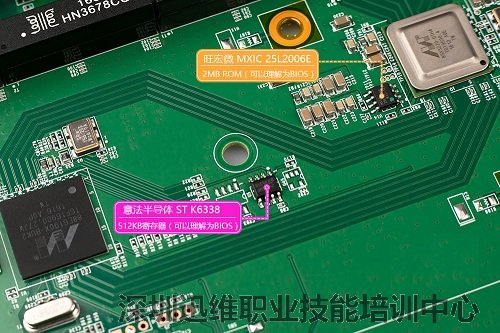

2MB ROM+512KB寄存器
万兆SOC和千兆SOC都是独立供电。
TPS54821同步降压转换器+晶振

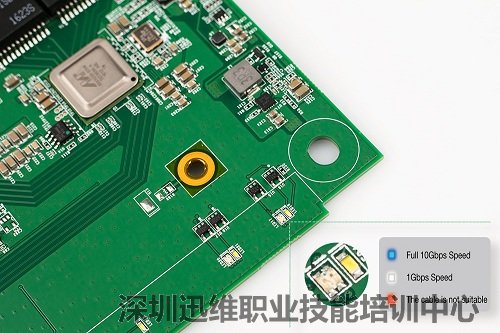

万兆指示三色显示，设计了3个不同时色彩的LED。
3个不同颜色的LED

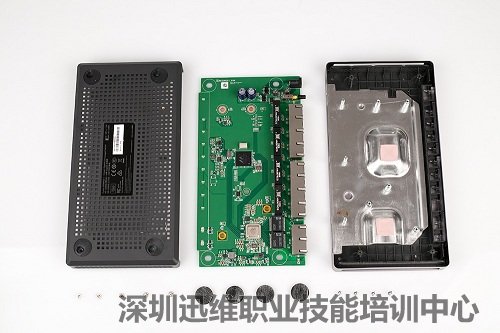

华硕XG-U2008拆解结束，附华硕XG-U2008拆解全家福。
华硕XG-U2008拆解全家福
