2017新款苹果iMac拆解教程


  2017款4K iMac并没有太大的变化,配置为3.0GHz四核英特尔酷睿i5(可以睿频至3.5GHz),8GB 2400MHz DDR4内存Radeon Pro 555 GPU,2GB显存,1TB(5400转)硬盘,802.11ac WiFi和 蓝牙4.2等,那么2017款4K iMac内部如何呢?下面我们通过对苹果iMac拆解来了解一下吧!

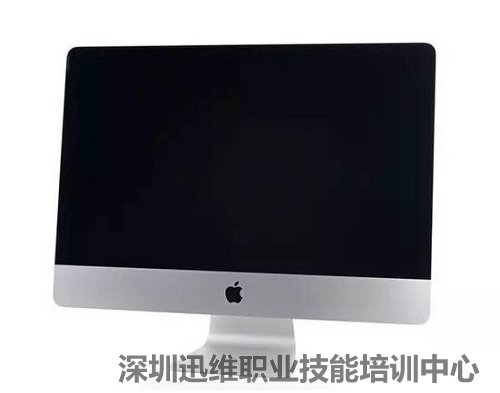

2017新款苹果iMac

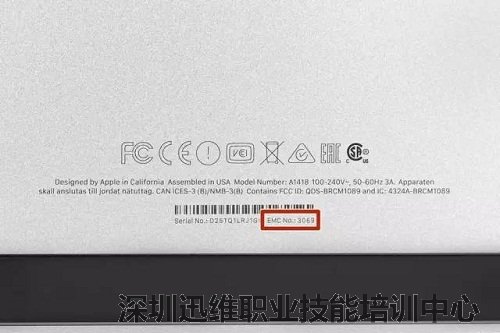

  2017款iMac与2015款iMac采用相同的模具A1418,但EMC为3096。

2017新款苹果iMac拆解教程
EMC为3096

  2017新款苹果iMac拆解方法/过程:

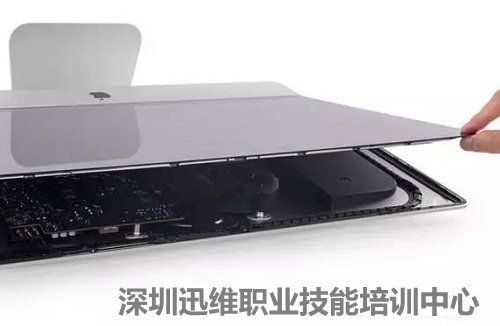

  从屏幕开始,小心翼翼的将苹果iMac拆解开。

2017新款苹果iMac 拆解教程
从屏幕小心拆解开


苹果iMac拆解

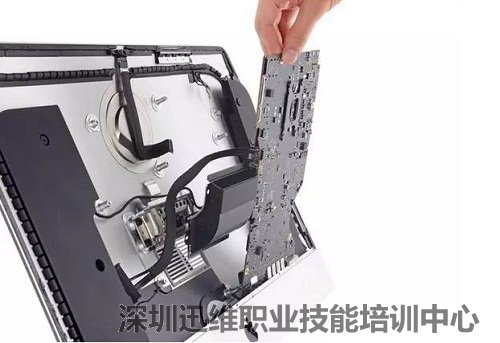

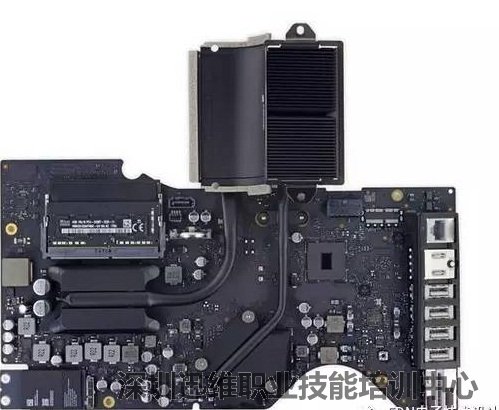

  从整体上看,主板的尺寸增加了。

2017新款苹果iMac 拆解教程
主板图

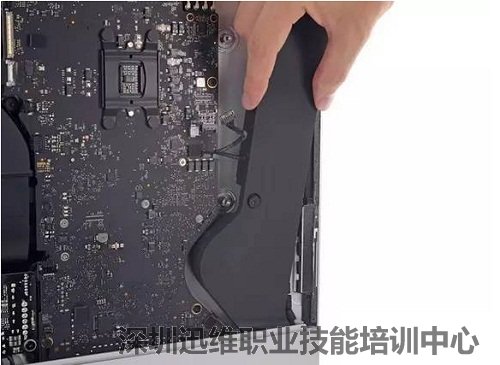

  右扬声器拆解变困难了,被主板挡住。


苹果iMac拆解

2017新款苹果iMac 拆解教程
苹果iMac 拆解

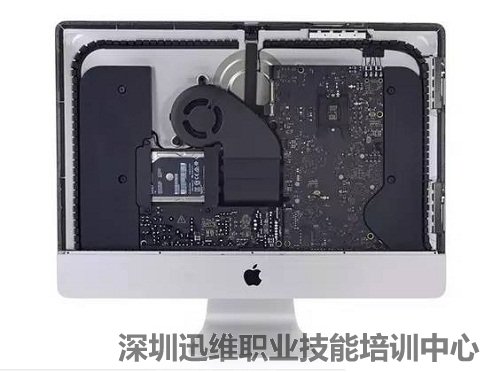

  剩下的部分没有什么异常,电源、硬盘和风扇。


苹果iMac 拆解

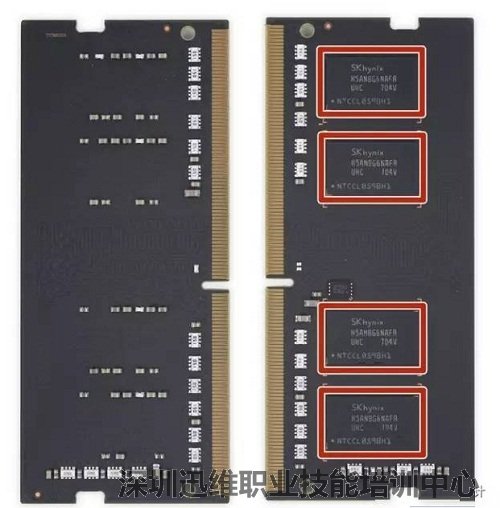

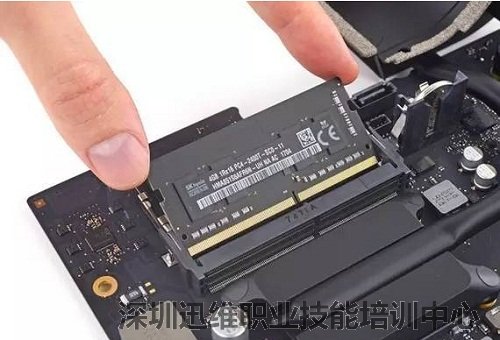

  虽然没有27寸iMac更换内存方便,但21.5寸4K iMac依然支持自行升级内存。苹果配备的是SK海力士的H5AN8G6NAFR 8Gb DDR4 SDRAM。


苹果iMac拆解

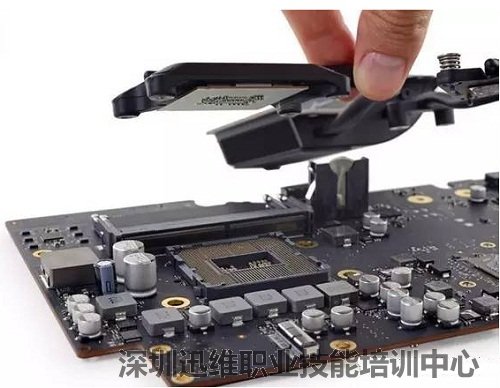

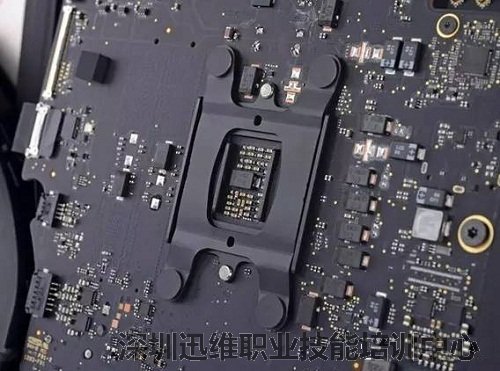

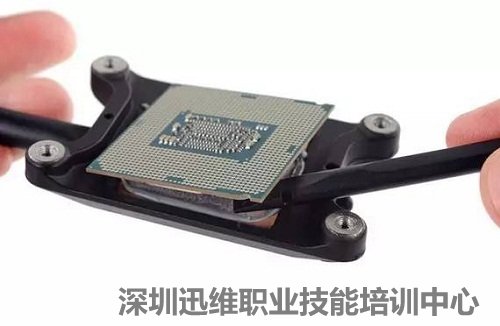

  散热器下就是处理器 CPU,采用的是标准的LGA 1151接口,这也是近年来,iMac首次支持更换CPU。

2017新款苹果iMac 拆解教程
苹果iMac拆解

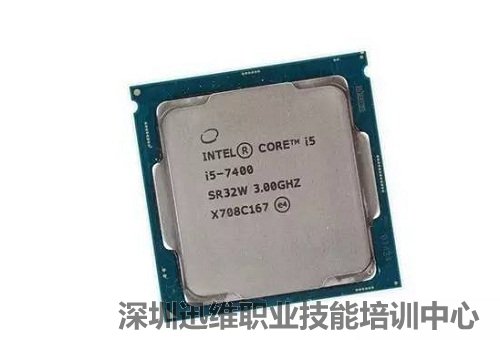

  处理器是英特尔SR32W酷睿i5-7400 Kaby Lake处理器,6M缓存,可以睿频至3.5GHz。


苹果iMac拆解

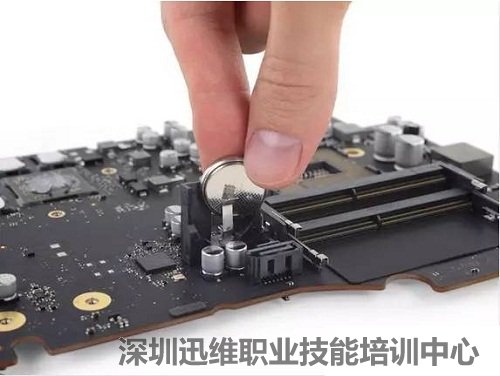

  主板上的CMOS电池。

2017新款苹果iMac 拆解教程
 苹果iMac拆解



苹果iMac拆解


苹果iMac拆解


苹果iMac拆解


苹果iMac拆解

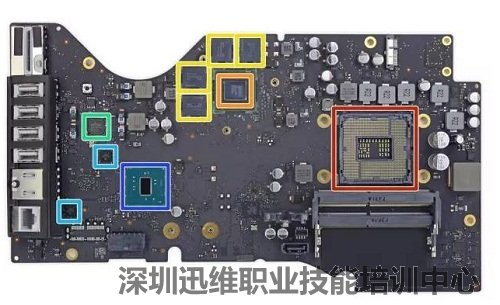

  主板上的芯片包括

  红色:英特尔LGA 1151 CPU插槽

  橙色:AMD Radeon Pro 555显卡

  黄色:SK海力士H5GC4H24AJR-ROC 4 Gb GDDR5 2400 MHz内存

  绿色:博通BCM5776以太网控制器

  紫色:德州仪器CD3215C00

  蓝色:英特尔SR2C9平台控制中心


苹果iMac拆解

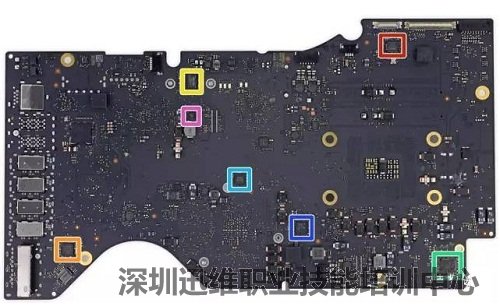

  主板的背面包括

  红色:Vimicro VC0359相机处理器

  橙色:Cirrus Logic CS42L83音频控制器

  黄色:MXIC MX25L6473E 64 MB闪存

  绿色:Intersil 95828 HRTZ X707DMB

  紫色:恩智浦(NXP)6142E

  蓝色:Intersil 6277A HRZ W711BH3

  粉色:仙童半导体FDH10CJ

  4K iMac的面板来自LG,型号为LM215UH1-SDB1


苹果iMac拆解

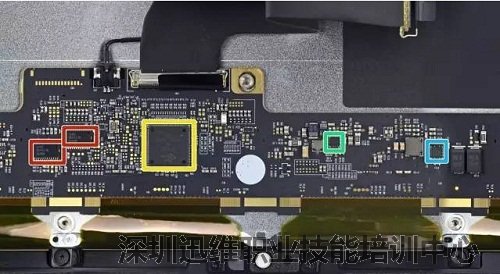

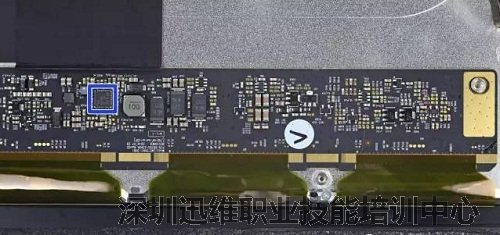

  屏幕上的芯片包括

  红色:德州仪器SN74LVC8T245 8位双电源总线收发器

  橙色:德州仪器BUF16821可编程伽玛电压发生器和Vcom校准器

  黄色:谱瑞科技 (Parade) LCD时序控制器

  绿色:德州仪器TPS54218 4.5 V转17 V输入,3A同步降压SWIFT转换器

  紫色:德州仪器TPS54320 4.5 V转17 V输入,3A同步降压SWIFT转换器

  蓝色:德州仪器TPS65168高分辨率,全可编程LCD Bias


苹果iMac拆解


苹果iMac拆解


苹果iMac拆解

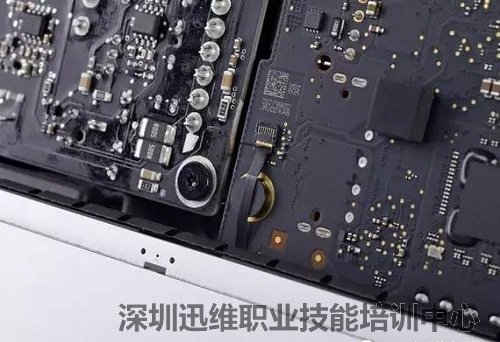

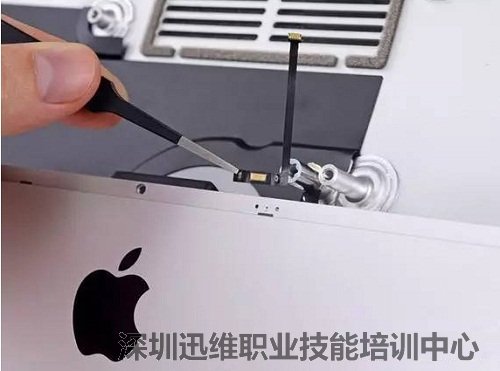

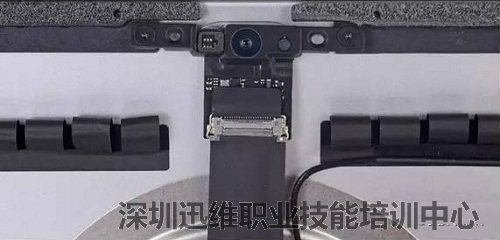

  前几年的iMac采用双麦克风设计,两个麦克风位于前置摄像头附近,两个麦克风允许iMac更好的过滤环境噪音,并产生清晰的信号。

  今年,苹果只配备了单个麦克风,并转移至了显示屏下方。

2017新款苹果iMac 拆解教程
苹果iMac拆解


苹果iMac拆解

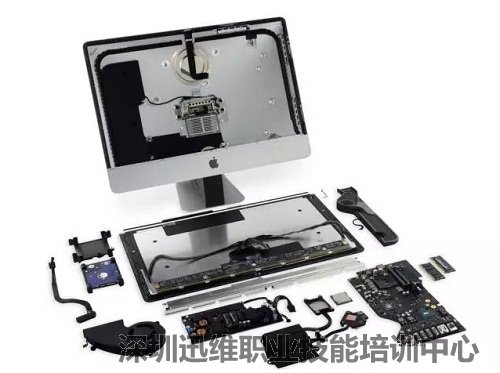

  至此,2017新款苹果iMac拆解完成。

2017新款苹果iMac 拆解教程
苹果iMac拆解全家福
