大疆掌上无人机Spark拆解教程

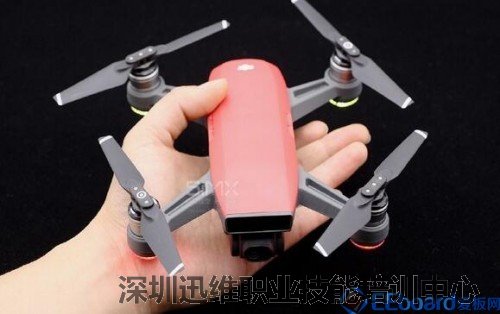

  大疆掌上无人机Spark,中文名称为“晓”,这款无人机针对入门市场,主打趣味性拍摄。与专业无人机不同,这款无人机的体积非常小,操作更简单,可以快速启动,续航时间16分钟,最高速度50公里/小时,可以支持2公里高清传图。近距离拍摄时,支持手势操作,指点飞行,追踪操作等等。这样一款无人机它的性能究竟如何呢?下面我们通过对大疆掌上无人机Spark拆解来一探究竟吧!



Spark-1

大疆掌上无人机Spark

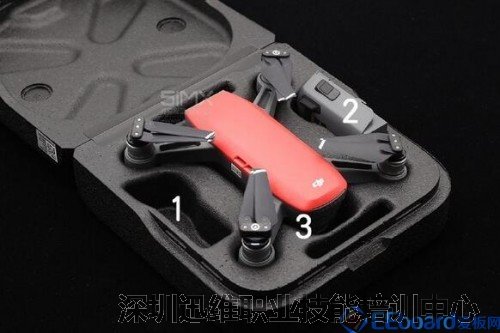

  大疆掌上无人机SparkSpark的收纳盒为标配,可放置一台Spark和额外两个电池,加上Spark机身上那块电池,一共可以容纳3块电池。


Spark-2

大疆掌上无人机Spark

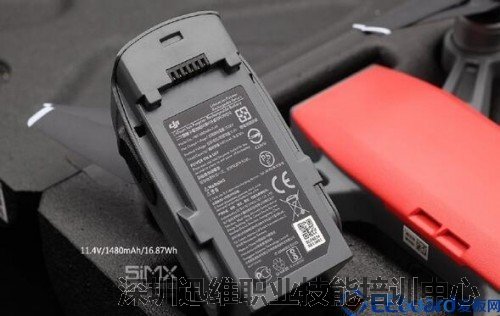

  大疆掌上无人机Spark配置的电池容量为1480mAh,电压11.4V(属于高压电芯锂电池),能量密度为16.89Wh,符合民航规定可携带上飞机。


  Spark-3

电池容量为1480mAh

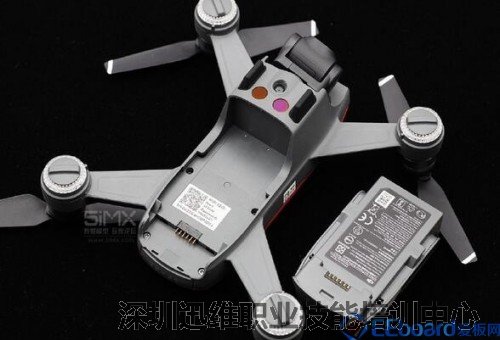

  大疆掌上无人机Spark电池设计小巧精致,设计有触地脚垫、外置充电触点、电量指示LED灯以及固定锁扣。安装到Spark机身上后,可与机身融为一体,拥有很好的整体感。把电池从机身上拆下来也极为顺手,捏住电池锁扣,往后一拉便能取出电池。


Spark-5

大疆掌上无人机Spark

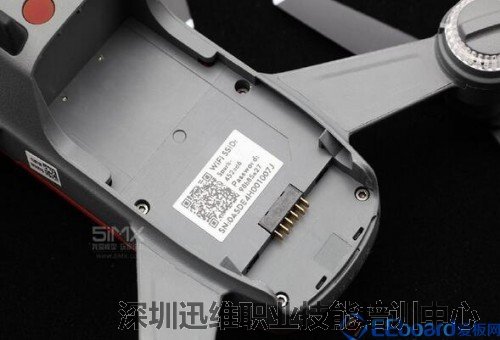

  固定Spark的螺丝一共有6颗,其中4颗在电池仓内,装上电池后即被隐藏。另外2颗固定螺丝在机头位置云台背后,隐藏度也是很好的。如果不仔细观察,你在Spark上看不到一颗明显裸露的螺丝。


Spark-6

大疆掌上无人机Spark

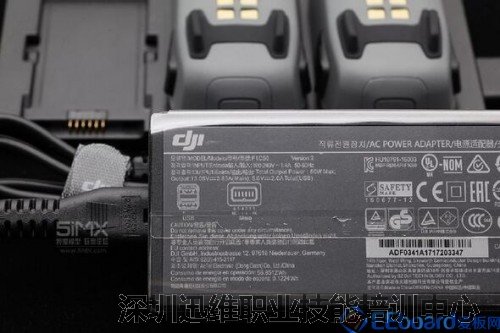

  充电器还提供了两个2A的USB接口。


Spark-9

充电器提供了两个2A的USB接口

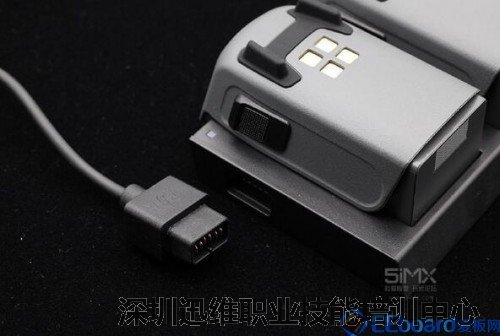

  充电器通过这个专用插头来连接电池管家。


Spark-10

大疆掌上无人机Spark拆解

  主摄像机被集成中一个2轴机械云台上,拥有1200万像素,能拍1080/30fps精度的视频,视频码流为24Mbps。


Spark-13

1200万像素

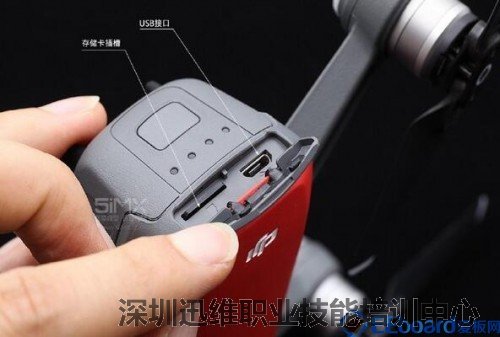

  打开尾部的遮盖板,可看到USB接口和存储卡插槽。


Spark-15

USB接口和存储卡插槽

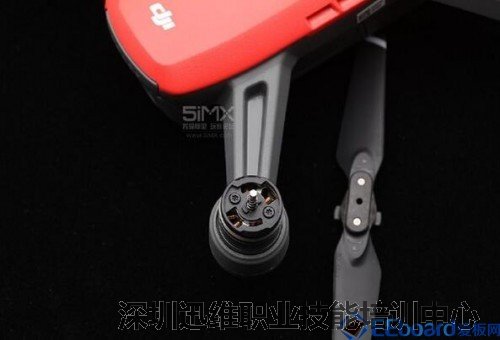

  螺旋桨为可折叠式快拆桨,和Mavic Pro的螺旋桨类似。


Spark-16

大疆掌上无人机Spark拆解

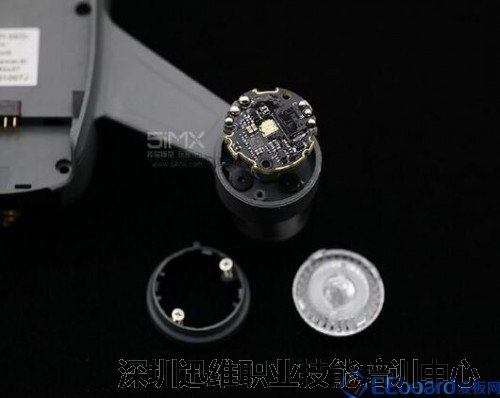

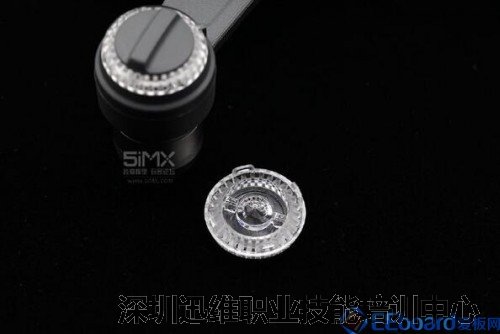

  结构新颖的灯罩,兼有散热的功能。


Spark-19

灯罩

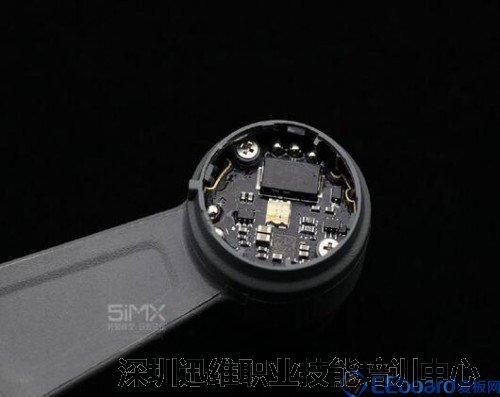

  电子调速器尺寸非常小,它还集成有LED指示灯。


Spark-20

大疆掌上无人机Spark拆解


  拆掉电调固定座。


Spark-21

大疆掌上无人机Spark拆解

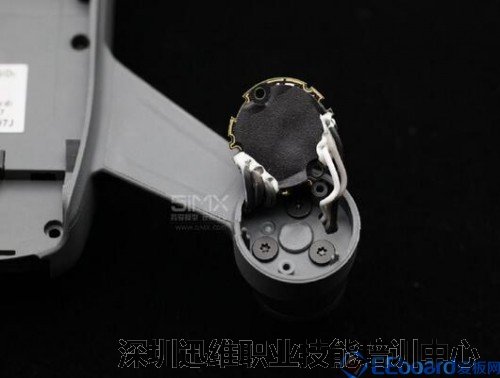

  电调背面。


Spark-22

电调背面

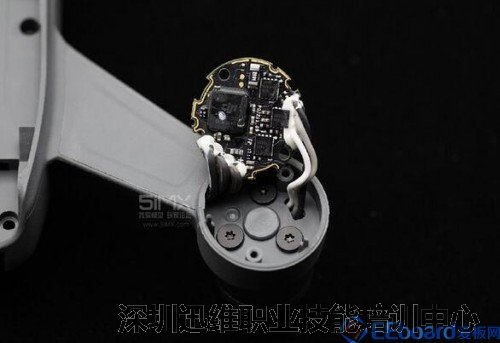

  撕掉电调背面的绝缘膜。


Spark-23

撕掉电调背面的绝缘莫

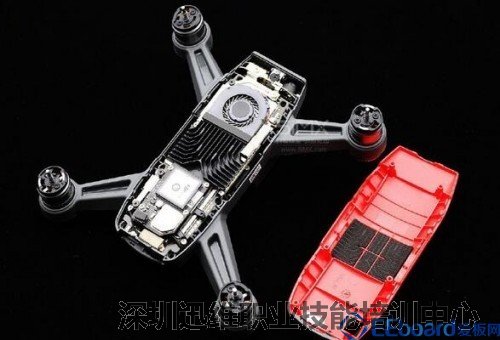

  拆除前文所述的6颗螺丝,即可拆除Spark的顶盖。顶盖除了与机身有螺丝固定,还采用了锁扣结构,拆卸时较为困难。此外在拆顶盖前务必先取出存储卡,否则可能会损坏存储卡。


Spark-24

大疆掌上无人机Spark拆解


Spark-25

大疆掌上无人机Spark拆解

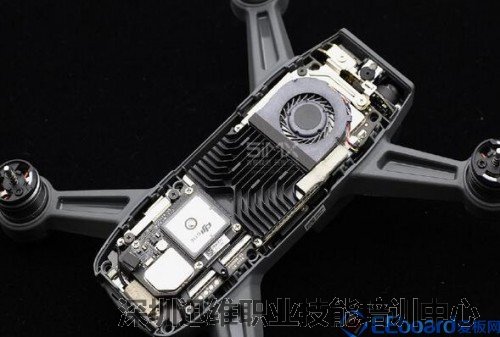

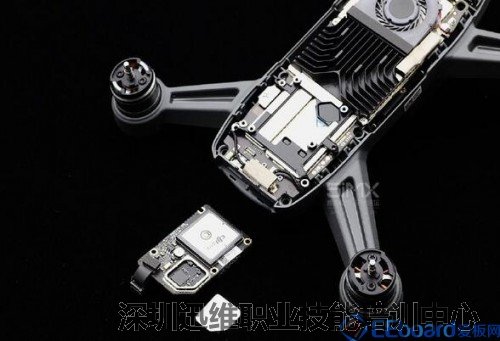

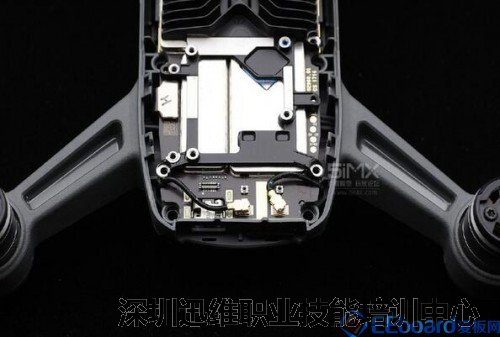

  GPS模块是一个独立的存在,它可以被拆下来。它的背面是主板,而主板上布满了电磁屏蔽罩。


Spark-26

独立的GPS模块


  这个部分的右侧应该为Spark的高频通讯模块。两条馈线连接着天线,而天线的位置侧在机身头部侧面。


Spark-27

大疆掌上无人机Spark拆解

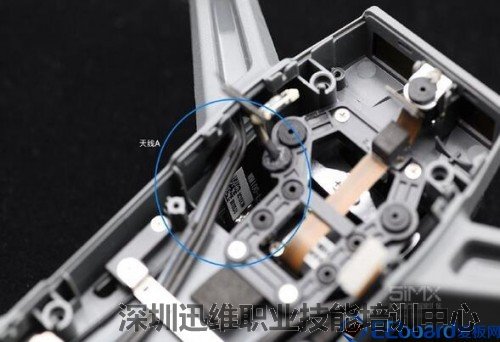

  大疆掌上无人机Spark的天线跑的是2.4G信号,共有两根天线,分别位于机身前部的左右两侧。下图展示的是位于左侧的天线。


Spark-28

左侧天线展示

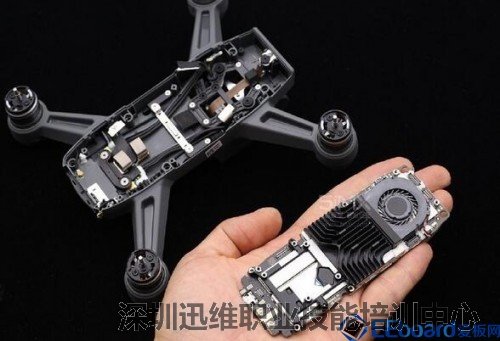

  分离主板与机身。


Spark-29

分离主板与机身

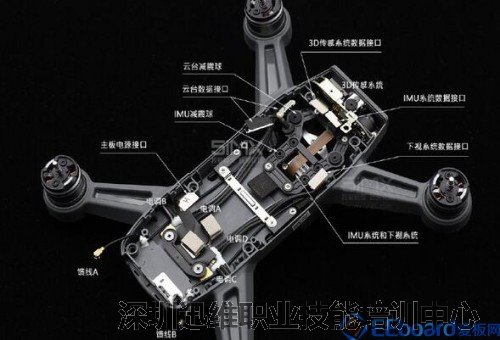

  大疆掌上无人机Spark的机身采用了一次成型注塑工艺,也就是说它是一个完整的整体,没有螺丝固定和衔接。由于自身重量很轻,相对来说Spark的机身结构强度应该有不错的耐摔表现。不过,你最好不要尝试极端的飞行,因为一旦机身损坏,更换起来就是一个耗时费力的大工程。图片上有详细的功能说明,大家可以慢慢了解。


Spark-30

大疆掌上无人机Spark拆解

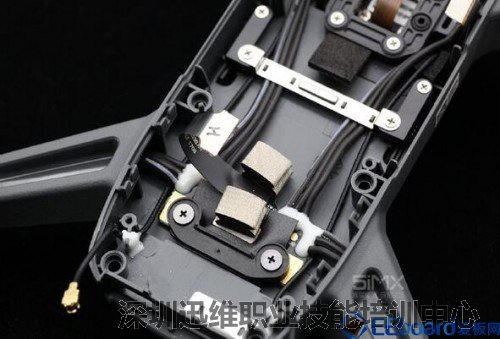

  大疆掌上无人机Spark的电源汇集模块。


Spark-31

电源汇集模块

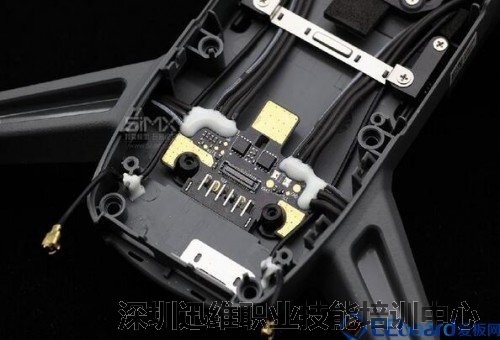

  拿掉遮盖物后就更加清晰明了。


Spark-32

大疆掌上无人机Spark拆解

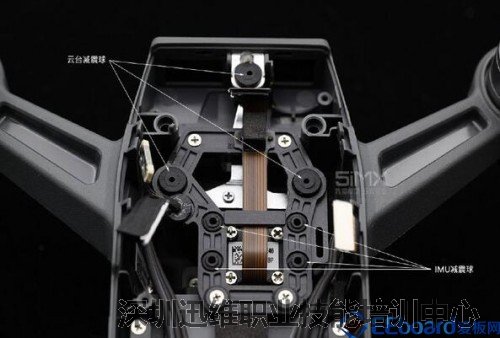

  大疆掌上无人机Spark的云台相机采用了3颗减震球;Spark的IMU是一个独立的模块,被安放在云台后部的机身里,被4颗减震球悬挂起来。


Spark-33

大疆掌上无人机Spark拆解

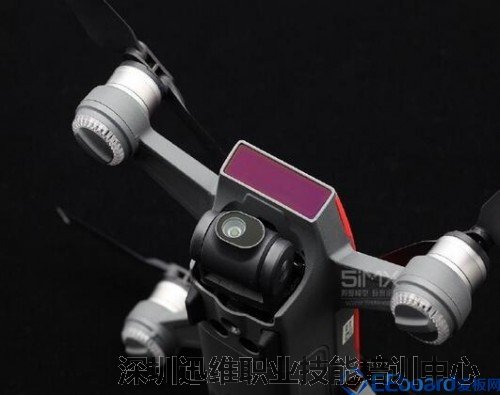

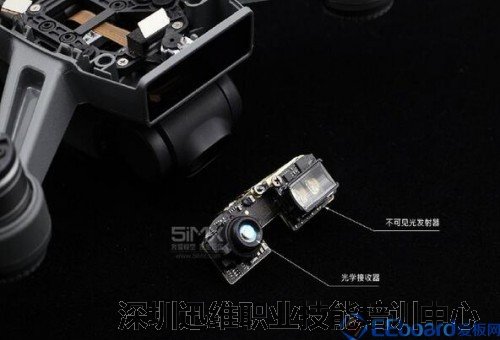

  前视TOF模块(深度相机),这个模块是可以从机身上拿出来的。


Spark-34

大疆掌上无人机Spark拆解


  主板正面(已拆掉GPS模块)。


Spark-35

主板正面展示

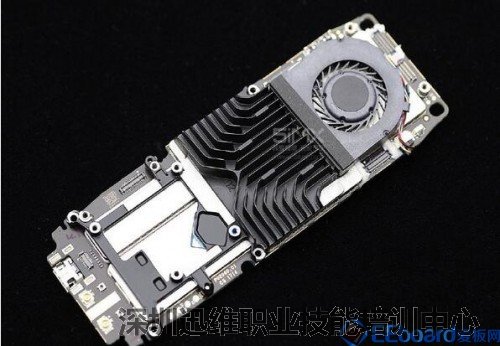

  一体式散热器。


Spark-36

一体式散热器

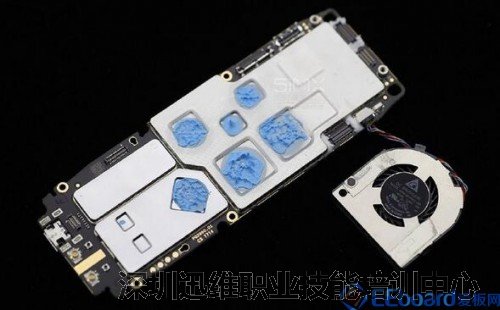

  拆掉风扇和散热器,可见发热点均有导热硅脂传导(蓝色物质)。


Spark-37

拆掉的风扇和散热器


  揭开电磁屏蔽罩。


Spark-38

电磁屏蔽罩

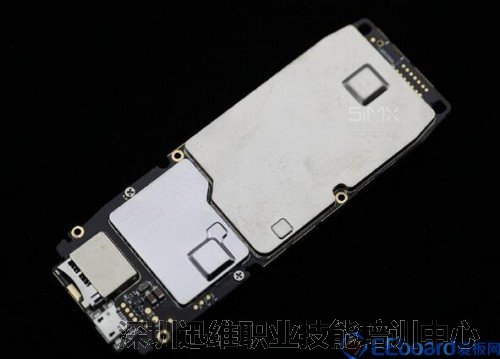

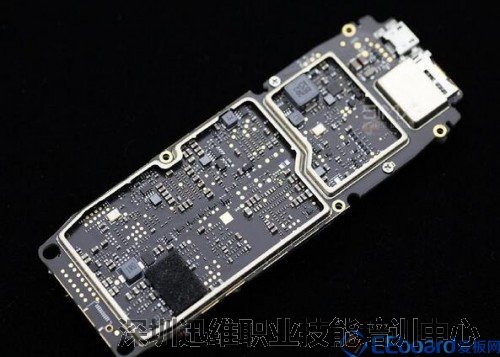

  主板的背面,同样覆盖着大块的电磁屏蔽罩。


Spark-39

主板背面展示


  揭开电磁屏蔽罩,可见这一面多为电阻、电容、电感等零件。

Spark-40

大疆掌上无人机Spark拆解


  到此,大疆掌上无人机Spark拆解完成!
