信息时代让我们对于信息获取的速度提升到了一个新的高度，即时消息已经成为生活的一部分。智能摄像头的出现，随时推送警告图像信息，云存储，实时对讲等等功能，都奠定了在2015年智能摄像头火爆的基础。如今，将近一年时间的技术迭代，相比较最初的智能摄像头，也有了更多功能的提升，小编也找到了一个据说可以接近360度环绕视角，没有盲区的摄像头—C6H云台摄像机。那么这款云台摄像机内部做工究竟如何呢？今天我们通过对萤石C6H智能摄像机拆解来看看它的内部结构吧！

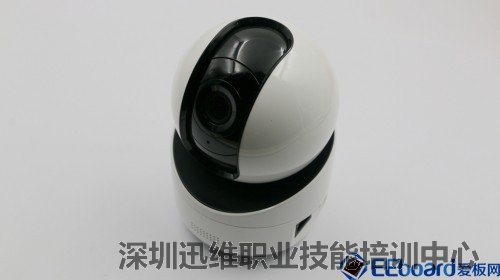

　　萤石C6H智能摄像机


萤石C6H智能摄像机


萤石C6H智能摄像机拆解方法/步骤：

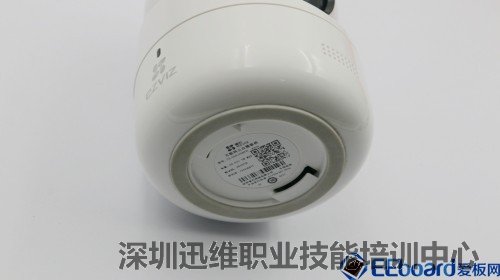

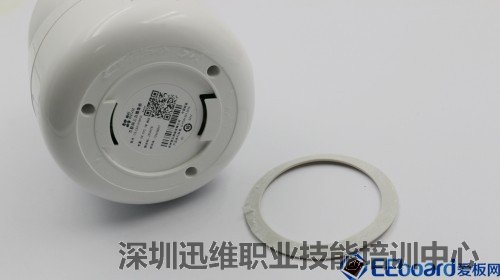

　　萤石C6H智能摄像机拆解开始，首先从底部橡胶圈处入手。


萤石C6H智能摄像机拆解


　　底部有三颗固定螺丝，没有易碎贴。


萤石C6H智能摄像机拆解

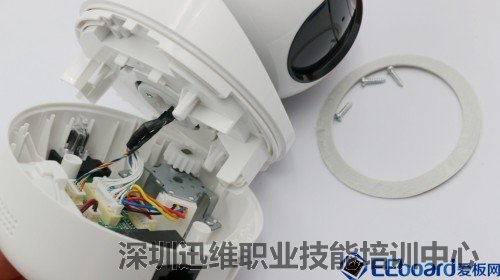

　　拆下三颗固定螺丝，底座自然而然分开，没有卡扣。


萤石C6H智能摄像机拆解

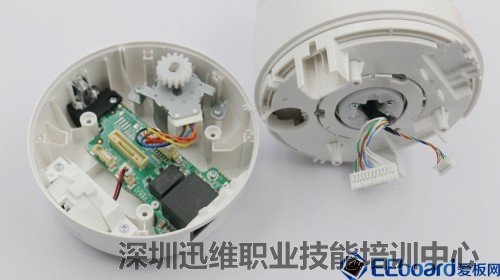

　　底座PCB小板上有4个接插件，两个电机驱动接口、一个核心处理器控制接口、一个底座上的喇叭接口。


萤石C6H智能摄像机拆解

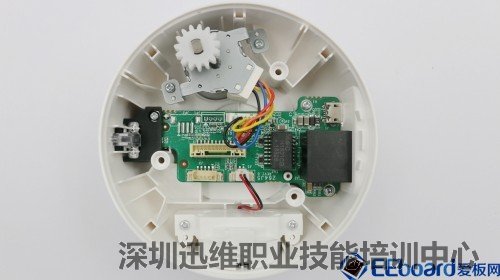

　　另外底座小板上还有状态指示灯电路，有线以太网接口电路。


萤石C6H智能摄像机拆解

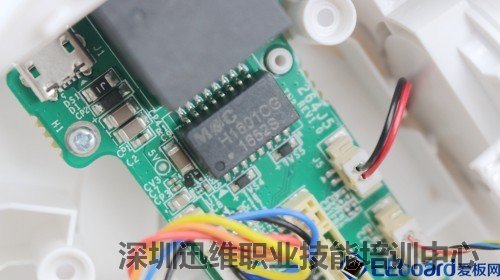

　　以太网变压器型号为H1601CG，主要作用是用于接入有线网时的抗干扰和信号增强/保护，具有两大作用：


• 一是传输数据，将PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端；
•
• 另一个是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备，另外还一定的防雷保护作用。
•

萤石C6H智能摄像机拆解

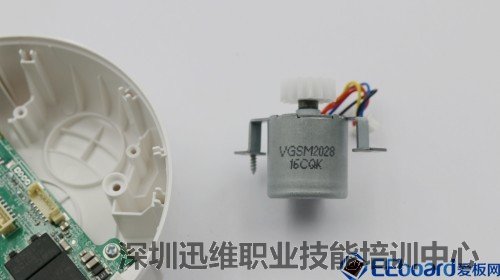

　　电机的型号是VGSM2028，这里主要用于摄像头的云台水平转动。


萤石C6H智能摄像机拆解


　　萤石C6H上半部分主要是摄像机的核心监控部分，包括了视频的编解码，而中间部分则是连接上下云台旋转的关键结构件。


萤石C6H智能摄像机拆解

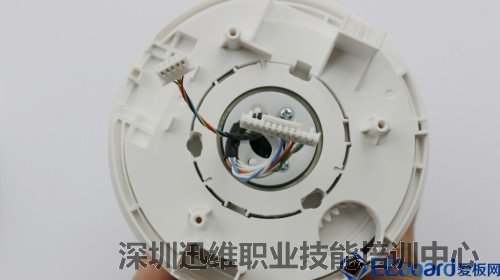

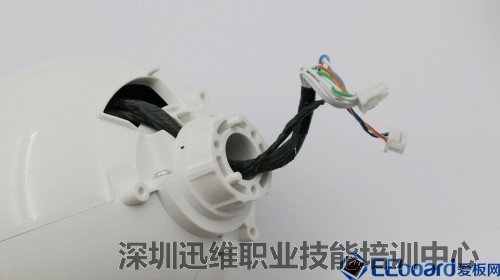

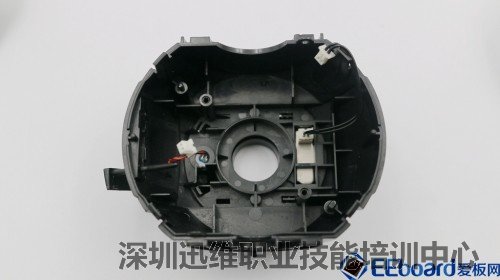

　　拆开中间部分可以看到齿轮状的结构，和底部的齿轮电机实现云台水平转动。


萤石C6H智能摄像机拆解


　　上半部分的摄像头同样采用了卡扣的结构，需要用巧力掰开。


萤石C6H智能摄像机拆解

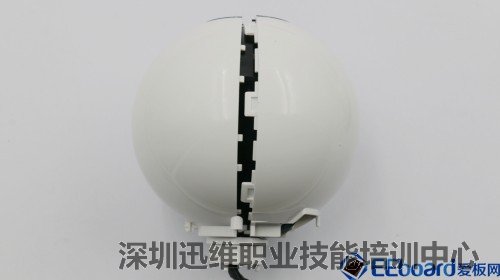

　　“开脑”，卡扣结构。


萤石C6H智能摄像机拆解


　　摄像头结构设计没有那么紧凑，比较容易拆。


萤石C6H智能摄像机 拆解

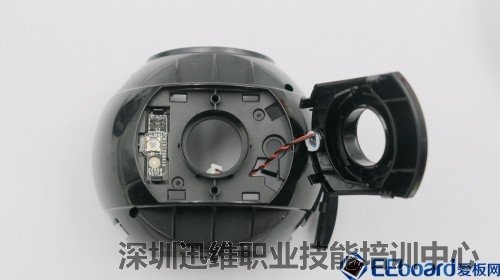

　　一半“脑壳”完全就是装饰用，没什么实际作用。


萤石C6H智能摄像机 拆解

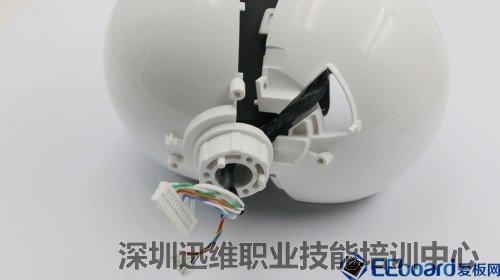

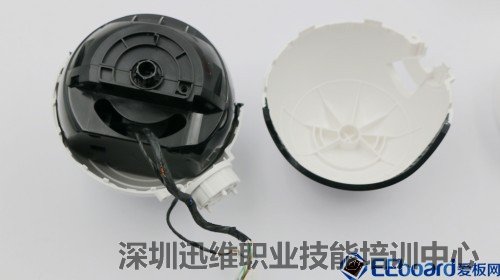

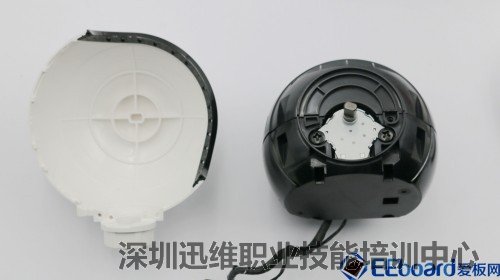

　　另一半“脑壳”与电机固定，依靠“脑壳”为固定点，可以实现垂直方向的转动。


萤石C6H智能摄像机 拆解


　　核心“脑门”打开后就能看到电路板了。


萤石C6H智能摄像机 拆解

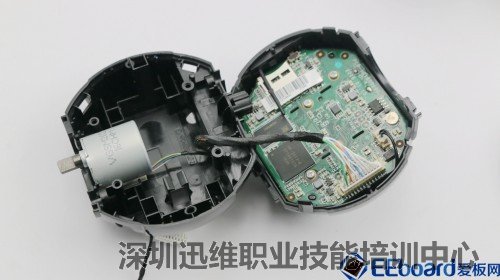

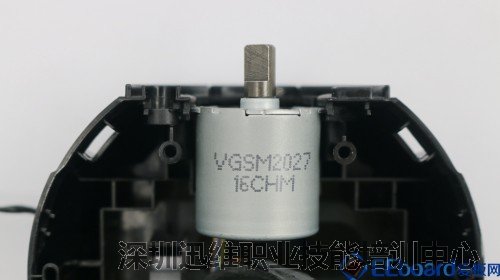

　　控制垂直旋转部分的电机与控制水平旋转的电机是同一个型号。


萤石C6H智能摄像机 拆解

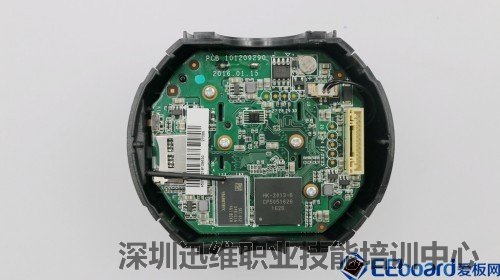

　　C6H摄像头PCB板的布局与米家智能摄像头类似，不过首先能感到不同是设计了后备电池，这就可以有效记忆时间等配置的信息，即便是断电之后仍旧可以很快连接上。


萤石C6H智能摄像机 拆解


　　取下PCB主板，可以看到外壳上带有的一个麦克以及红外灯。


萤石C6H智能摄像机 拆解
萤石C6H智能摄像机 拆解


　　C6H采用的是850nm的点阵红外技术，效果同940nm的红外灯，配合增透面板，最远距离估计可以达10m。


萤石C6H智能摄像机 拆解

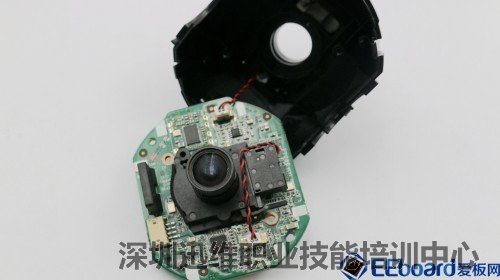

　　正面PCB中间两个螺丝是用于固定摄像头镜头模组。

萤石C6H智能摄像机 拆解

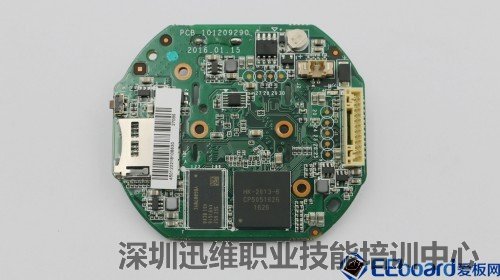

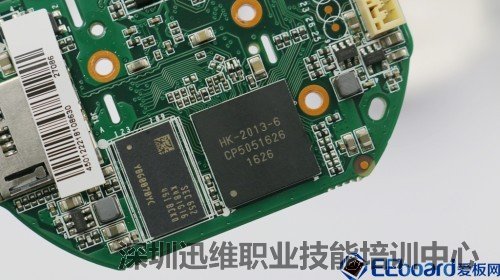

　　正面的视频编解码处理器看芯片上的mark为HK-2013 CP5051626，旁边则是三星的128MB DDR3 SDRAM。


萤石C6H智能摄像机 拆解

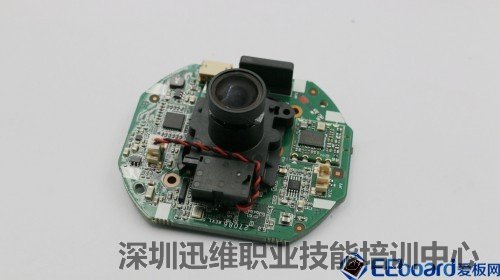

　　PCB背部则是摄像头的镜头模组以及其它的硬件电路。


萤石C6H智能摄像机 拆解


　　除了摄像头镜头模组，还包括以太网电路以及WiFi电路。


萤石C6H智能摄像机 拆解

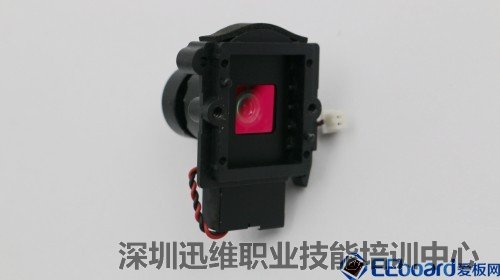

　　摄像头模组是带红外滤光片的，可以通过自身的微机切换双滤光片的设置。


萤石C6H智能摄像机 拆解

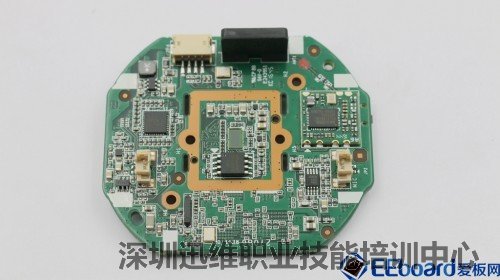

　　取下镜头模组可以清楚的看到整个PCB上的硬件设计布局。

萤石C6H智能摄像机 拆解

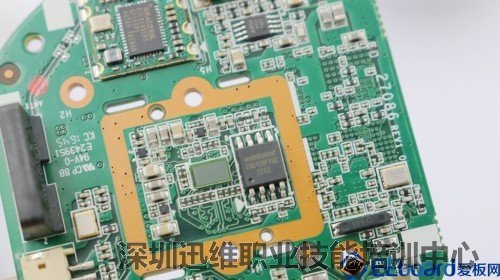

　　中央CMOS传感器旁边的是windbond 16MB SPI FLASH。


萤石C6H智能摄像机 拆解

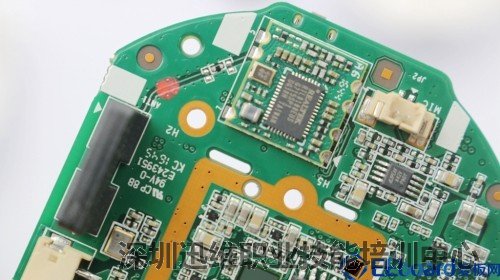

　　WiFi模块是采用贴片式的RTL8188EUS模块，方便维护和电路设计，竖着的黑色WiFi天线是AirGain的产品。


萤石C6H智能摄像机 拆解


　　有线以太网接口PHY是采用了RTL8201，这和很早之前爱板网拆解过的萤石多功能IP摄像机C2是一样的方案。


萤石C6H智能摄像机 拆解

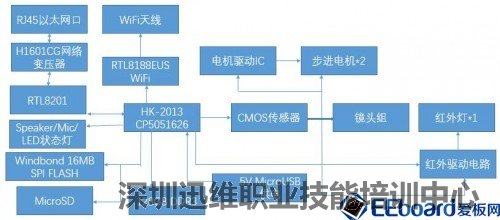

　　萤石C6H智能摄像机拆解到这里基本能了解整个萤石C6H互联网云台摄像机的大致硬件框图了，如下图所示。


萤石C6H智能摄像机 拆解


　　到此，萤石C6H智能摄像机拆解完成，通过本文对萤石C6H智能摄像机拆解，想必您对它有了更多的了解了吧！
