【机器型号】：ipad3



　　【故障现象】：ipad3不充电

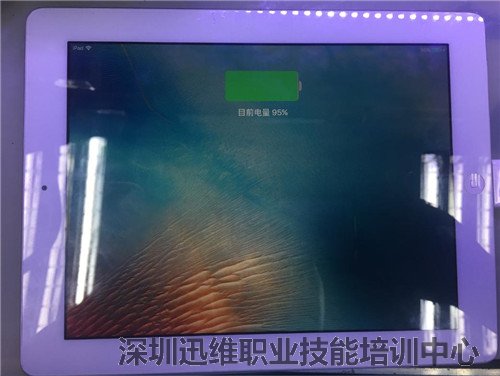

　　在关机的情况下，接充电器可以充电，拔掉再插就显示不充电了。



ipad3不充电维修　图１



　　【维修过程】：



　　拆机，观看板子没有异样，查看电路图，充电器经过数据线，通过J5900尾插经过L5757电感再经过Q8123 场管导通输入到电源的，iPad3是没有USB管理芯片，直接是电源芯片管理，测了下Q8123场管的123脚 ，能测量到5V，看样子是电源芯片内部有问题了，直接更换电源芯片U8100。

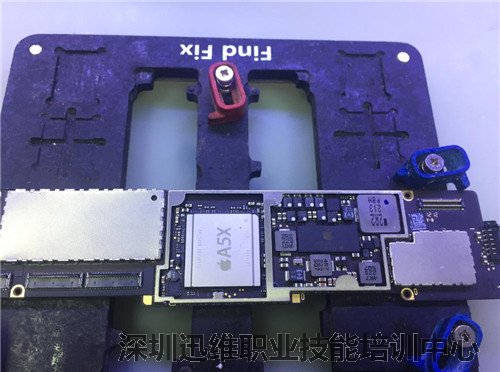

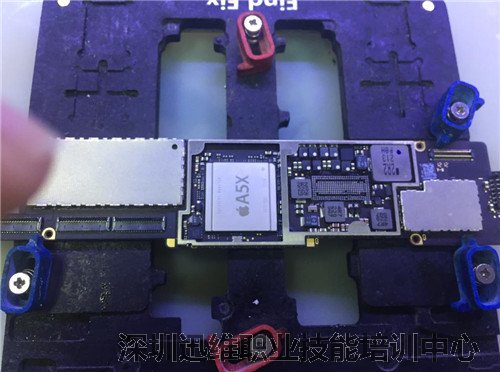

　　拆下电源芯片拖锡除胶，更换芯片。



ipad3不充电维修　图２

ipad3不充电维修　图３

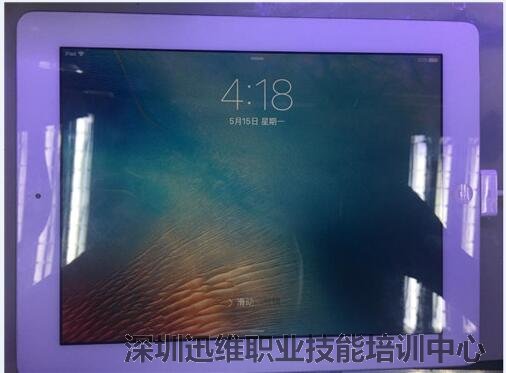

　　上机测试，充电正常，ipad3不充电问题修复！



ipad3不充电维修　图４
