网件R9000 夜鹰X10 AD7200拆机图解

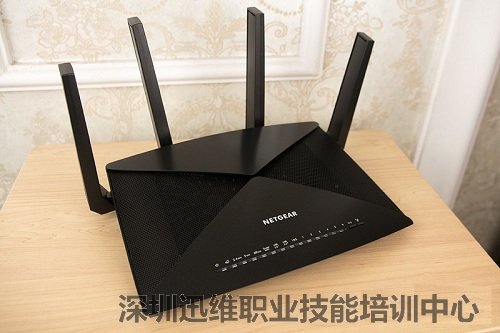

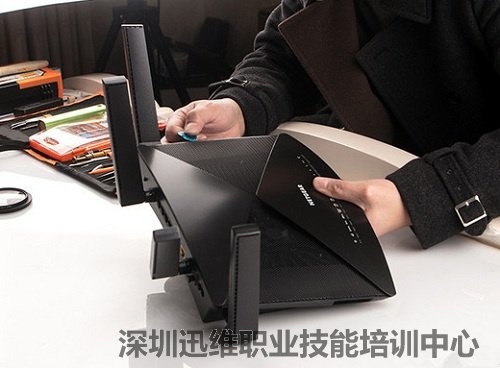

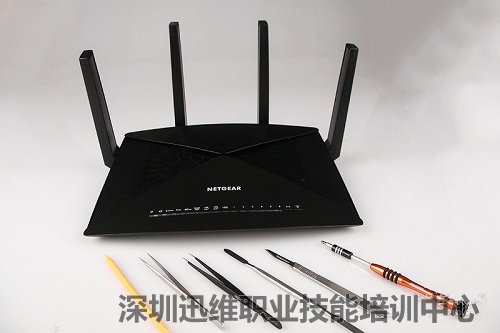

早在去年10月网件就发布了新一代的R9000 夜鹰X10 AD7200，夜鹰X10 AD7200支持三频WIFI，2.4GHz频段的最高速率800Mbps，5GHz频段可达1733Mbps。延续了上一代旗舰的优良血统，依然采用四根有源天线设计，支持新一代高速无线协议802.11AD，在60GHz频段高达4600Mbps。本次为大家带来了网件R9000 夜鹰X10 AD7200拆机教程，让我们通过拆解一探究竟吧！

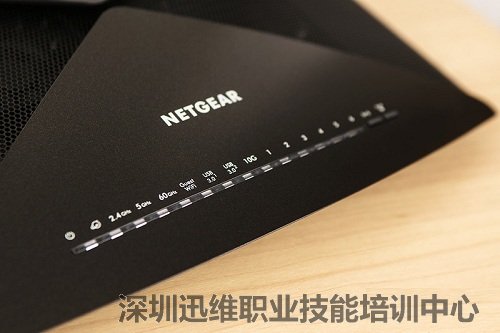

LED指示灯涵盖电源、无线信号、每个LAN口乃至USB接口，通过状态指示灯就可以直接发现问题，另外新增了60G 802.11AD无线和10G 万兆SFP+的指示灯。

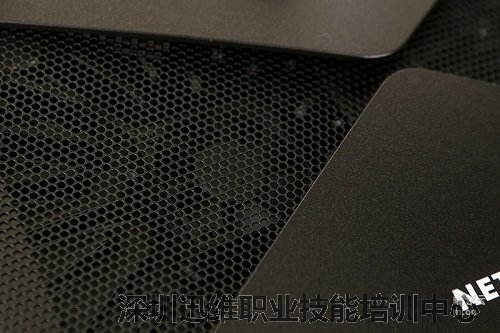

夜鹰X10 AD7200采用主动式散热，透过金属网面可以发现一枚4X4的风扇。
为了增加空气对流改善散热，在有源天线上有超多的开孔。

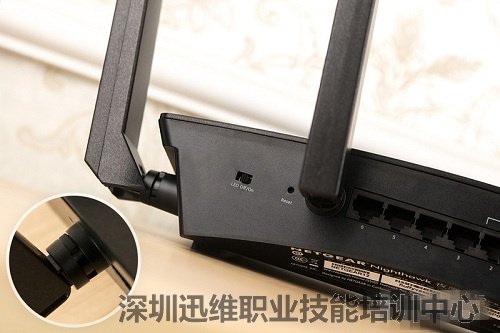

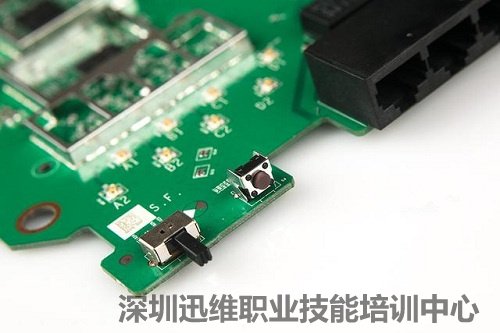

因为使用定制的有源天线，因此天线不可更换，没有RP-SMA。对于光污染无爱的可以通过左侧的LED开关可以关闭，此外有重置孔可以初始化，解决忘记密码的尴尬。

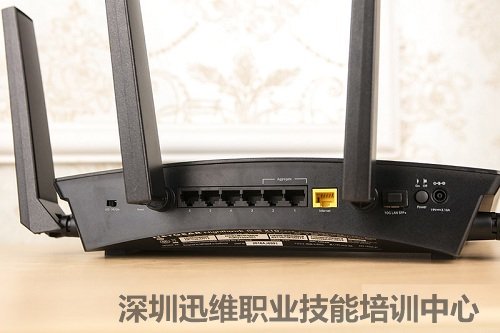

夜鹰X10 AD7200配备了1个千兆WAN口（黄色），6个千兆LAN口。

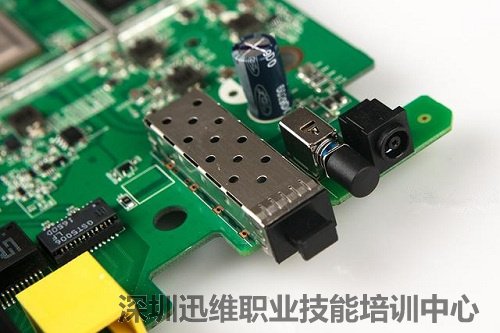

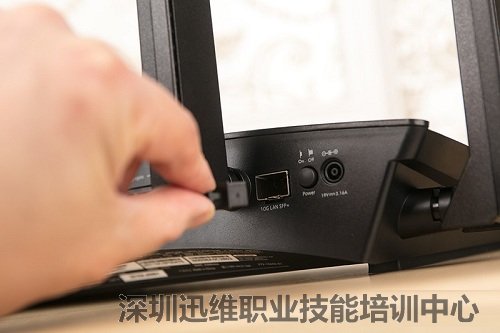

右侧为10G SFP+光纤口，电源开关及电源接口。

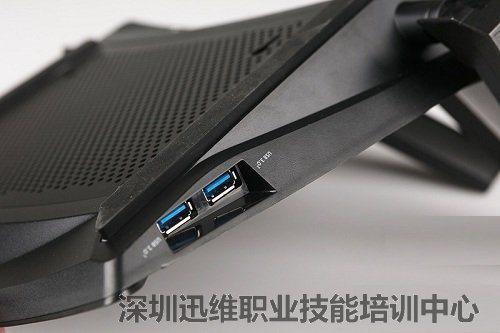

夜鹰X10 AD7200支持两个USB3.0接口统一按排在路由器左侧面。
夜鹰X10 AD7200拆机方法/步骤：

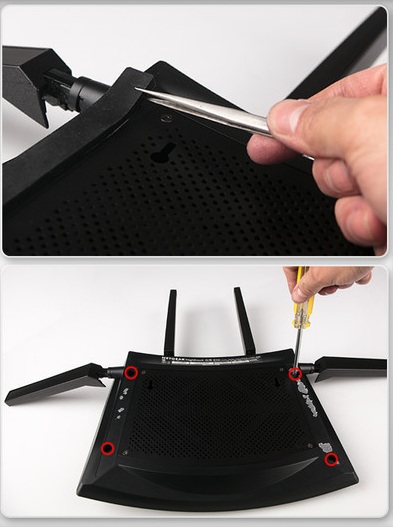

螺丝被隐藏在脚垫下，拆机前需要先分离脚垫。
四周设计有卡扣连接，需要用撬片分离卡扣。

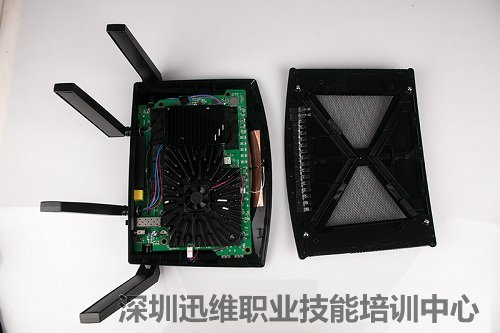

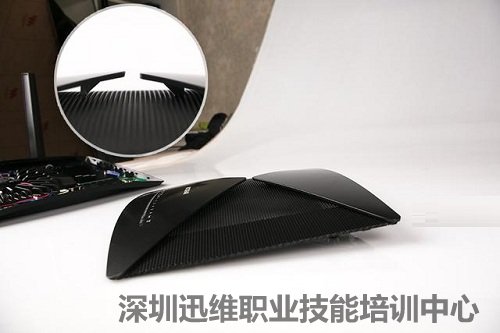

成功分离。

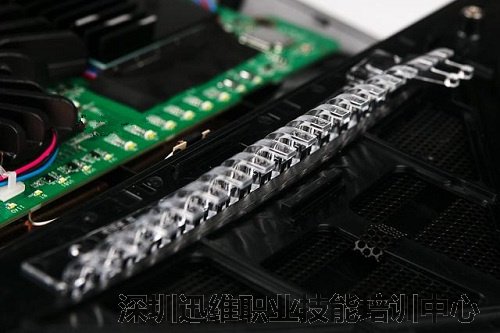

上盖的LED指示灯通过导光板导光。

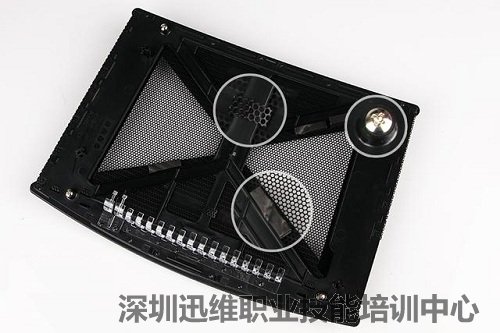

金属防尘罩与顶盖采用螺丝及卡扣固定，拆洗不方便。

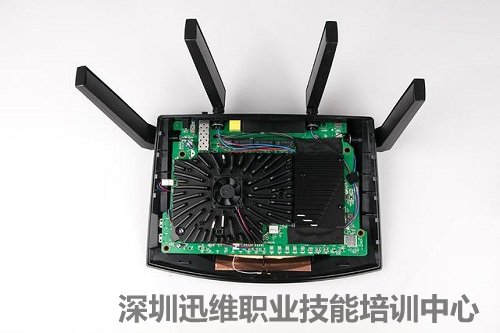

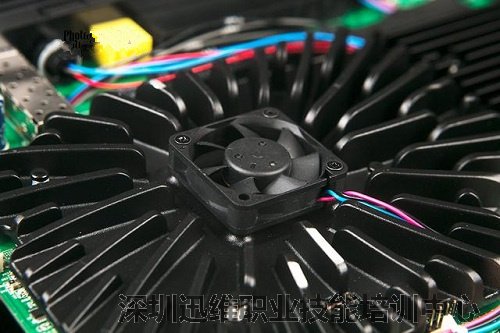

正面可以看到大面积散热片，中间是一枚风扇，将散热片从被动散热改成了主动散热。

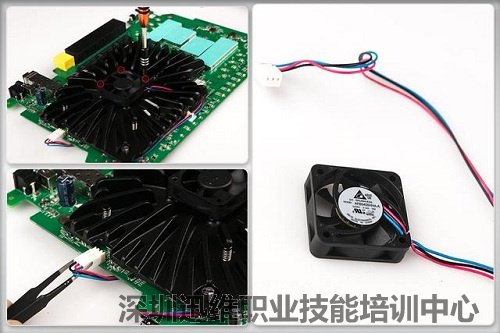

风扇由3枚螺丝固定。

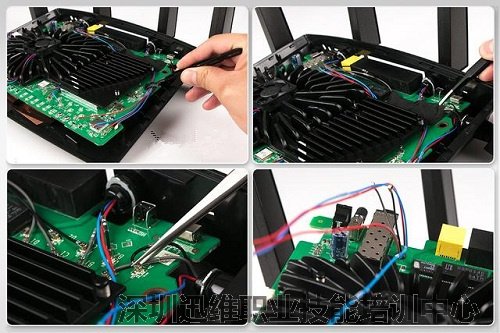

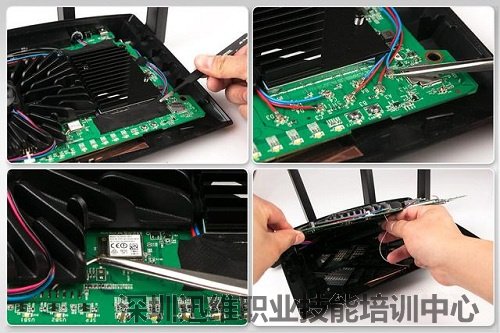

先分离2.4G的连接线及60GHZ的天线连接线。
接着分离5G的天线连接线。

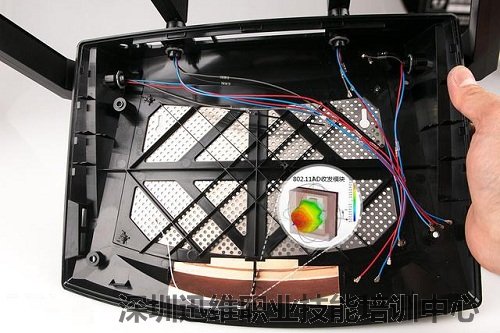

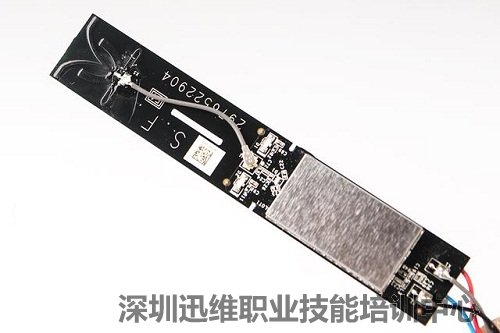

4根有源天线2.4G与5G共用。这里说一下60GHz天线，图中的一大块附铜皮不过是天线的屏蔽层，真正的天线是铜皮上方那一小条，内置了一个802.11AD的收发模块。

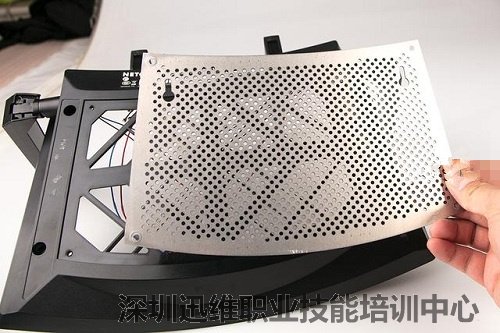

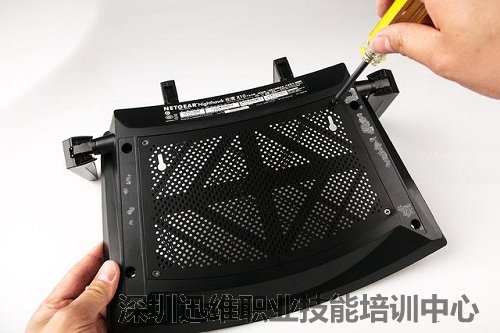

底部是采用大面积开孔的金属板，可自由拆卸方便清洁。

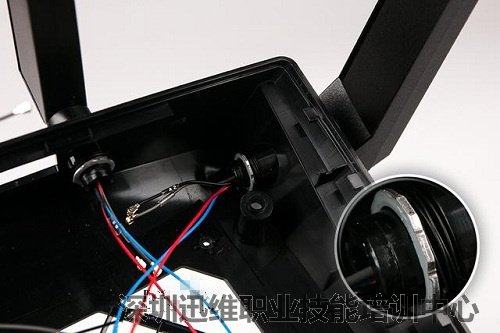

天线主要使用EPC材料，转动部分使用金属构件避免长期转用造成的磨损。

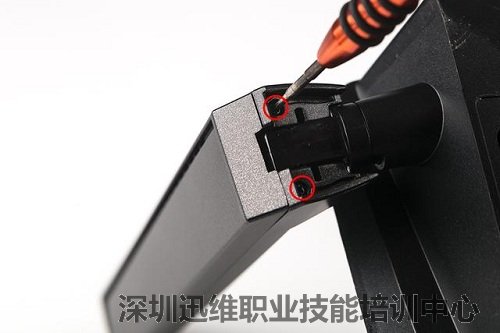

继续分离天线，每条天线底部都有2枚螺丝加固。

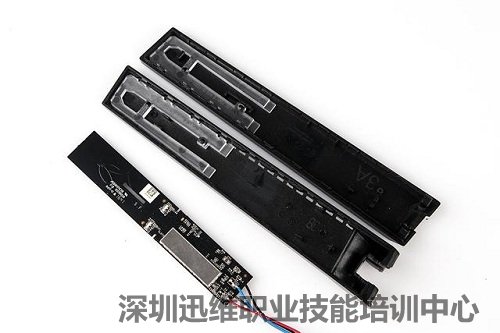

顶开侧面的卡扣方可打开天线。

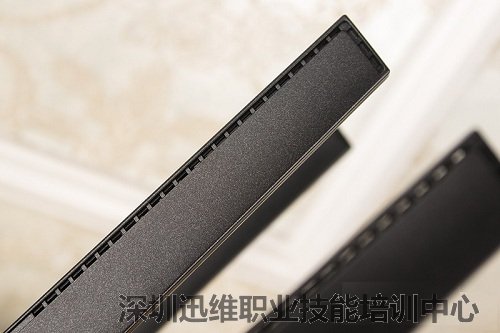

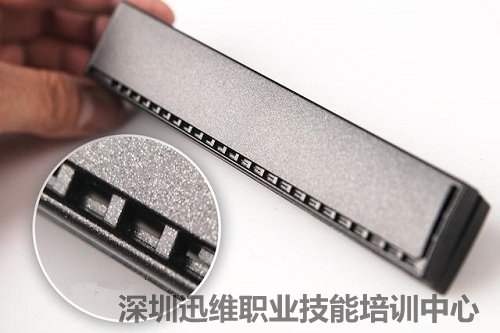

每条天线两侧各有一条超多小孔构成的开槽，增进天线的散热。

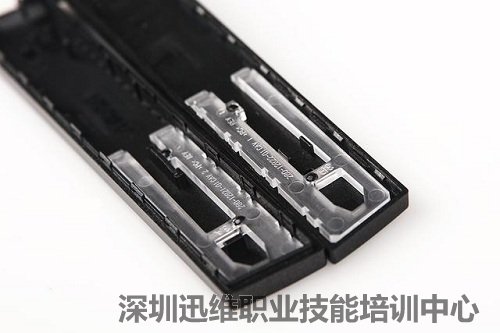

天线的顶部有半透导光板。

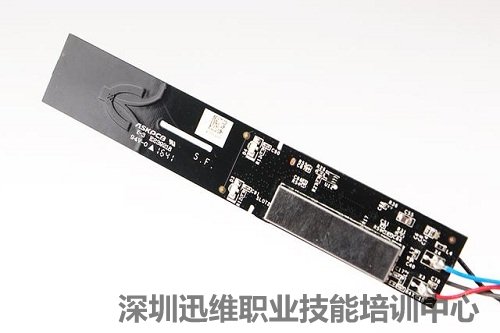

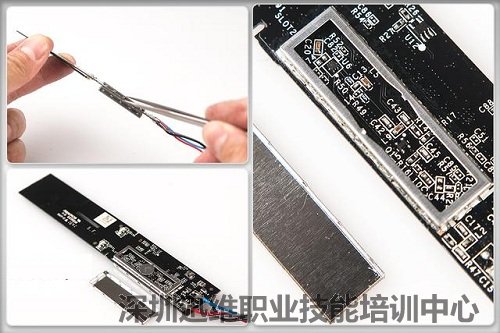

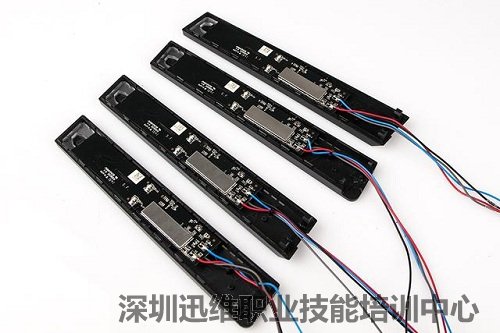

夜鹰X10 AD7200采用第二代有源天线设计，天线正面为5G背面为2.4G，并分别使用金属罩进行屏蔽，防止信号干扰。
图为2.4G部分，采用2条线将TX/RX两路信号引到天线上再进行时序控制，使底噪更低。

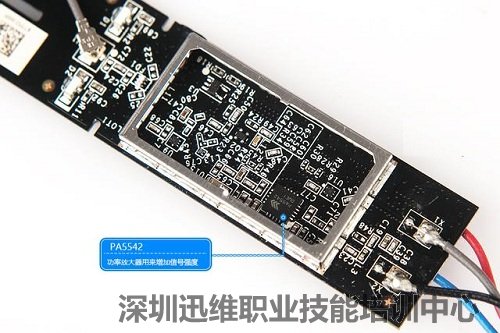

5G的TX部分的功率放大器被移动到天线上，PA5542这一枚5G频段的功放PA可以推到26BDI。此外5G部分也是把时序控制这一步从主板移到天线上，因此夜鹰X10 AD7200的有源天线有四条射频线。

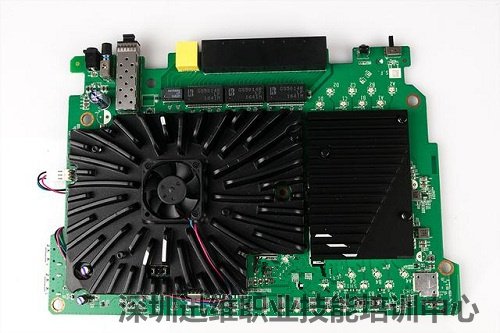

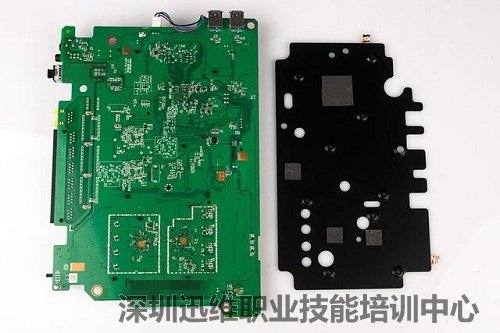

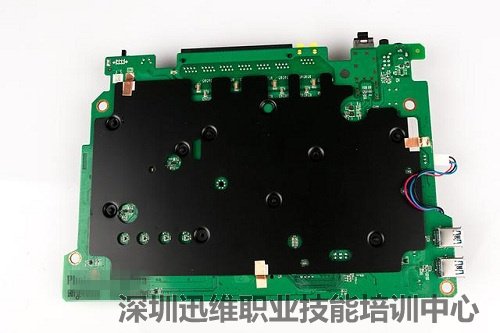

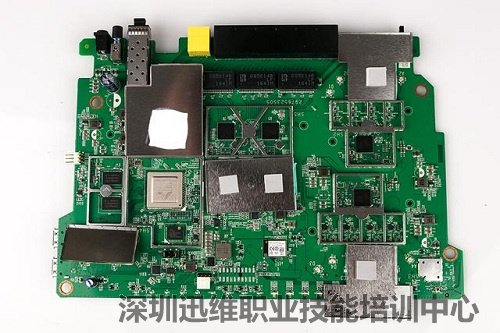

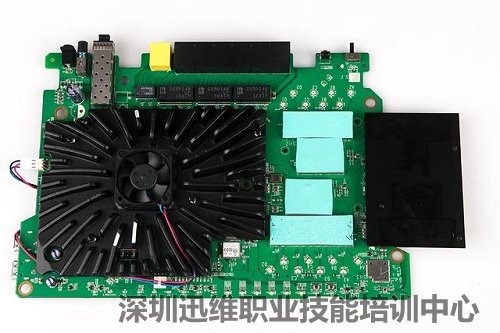

路由器主板正、反面都覆盖大面积散热片。

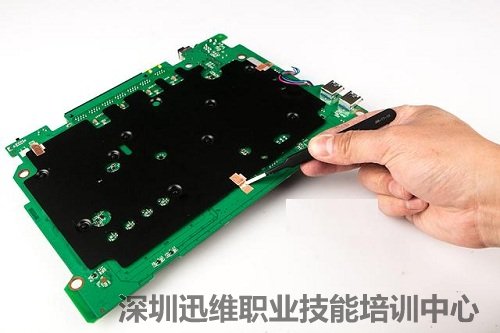

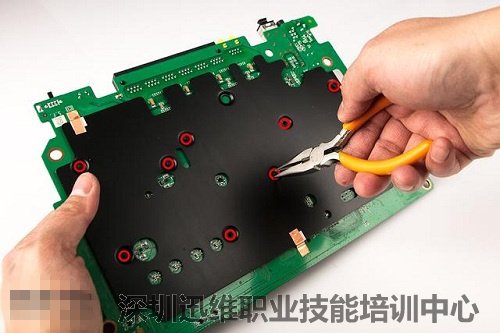

在主板于背面散热片之间贴有防静电保护贴需要分离。

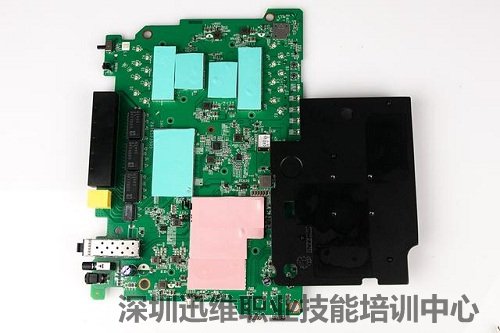

在主要芯片对应的位置都有导热贴。
台达AFB0405HHA-A滚珠风扇，支持自动温控最大转速7000转。
在主芯片位置都有高达5MM厚的导热贴。

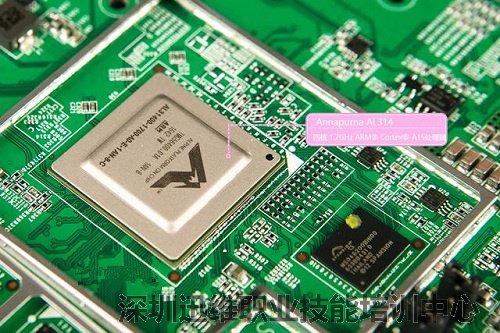

主控采用了Annapurna Labs Alpine AL314P 处理器。

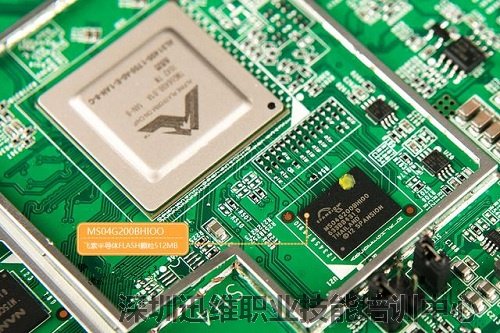

容量为512MB的闪存芯片。

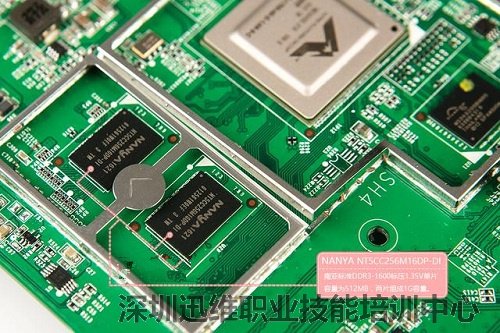

DDR3L内存芯片，单颗容量为512MB，两颗共计为1GB的容量。

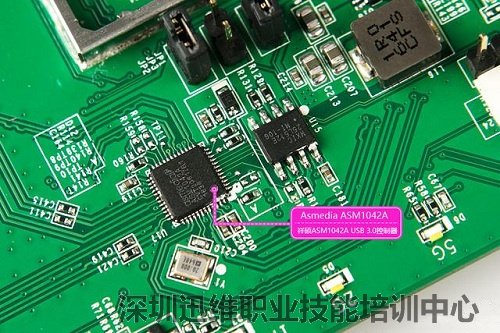

Asmedia ASM1042a USB 3.0控制器。

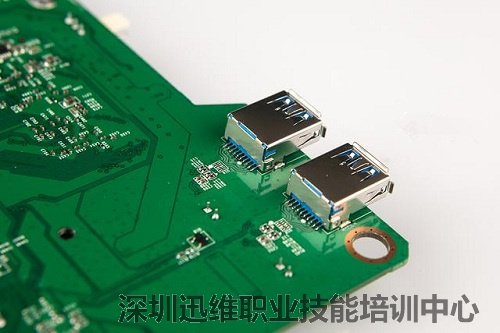

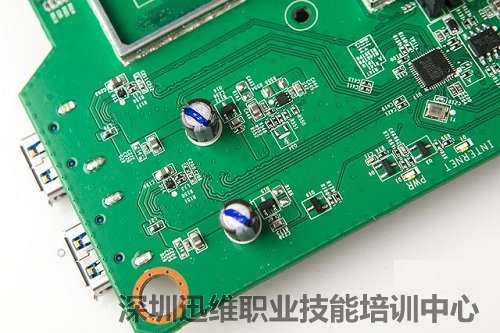

2个USB3.0接口是使用PCIE通道利用ASM1042A PCIE转USB3.0芯片实现，唯一遗憾的就是2个USB接口的间距太近，两个接口同时使用时对于插入设备的接口宽度比较挑剔。
德州仪器 53319DQP芯片

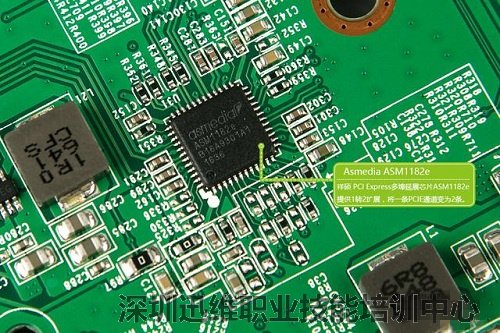

ASM1182E芯片，将一条PCIE通道扩展成两条分别对应5G及2.4G。

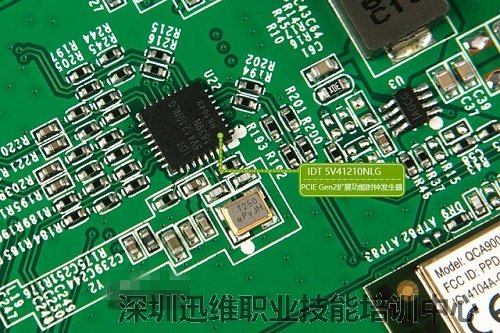

IDT 5V41210NLG PCIE Gen2扩展功能时钟发生器。

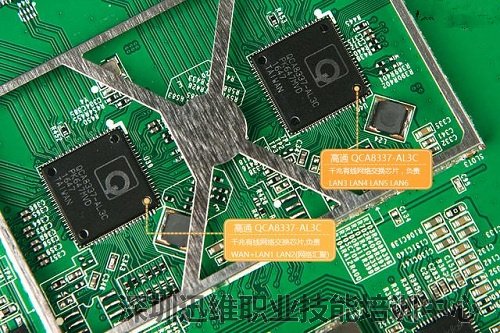

两颗高通QCA8337N千兆交换机芯片达到2G带宽。

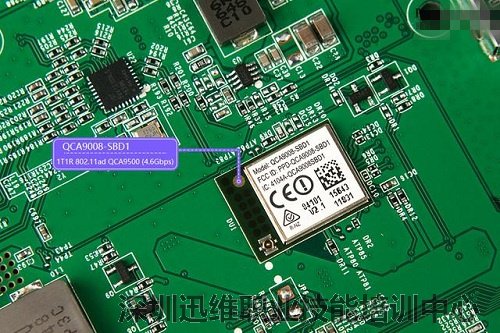

路由器主PCB下端的高通Atheros QCA9008-SBD1网络模组。

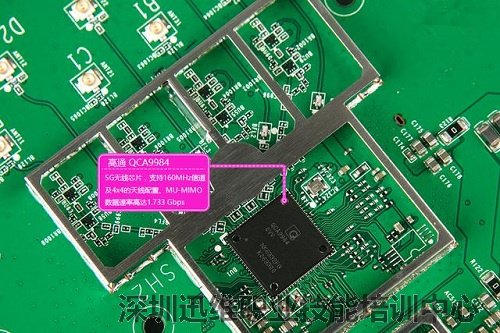

高通QCA9984 5G无线芯片。5G部分在主板上没有功放，功放被移到有源天线上。

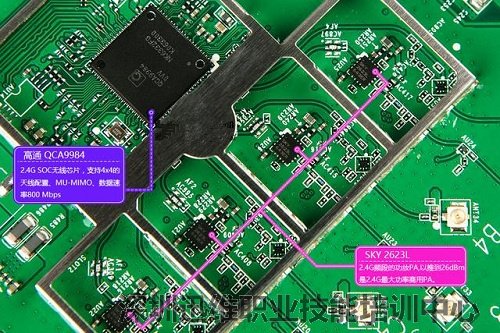

而2.4G部分功放在主板上，将5G及2.4G功率放大器从主板上彻底分离。

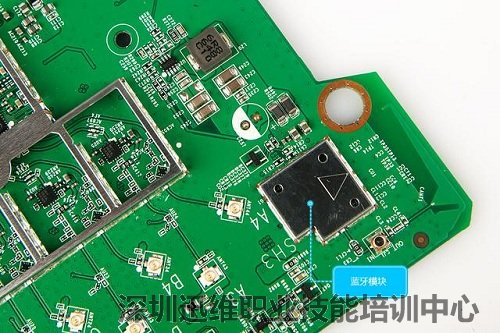

内置了蓝牙模块，不过固件上并没有开放功能。
7个网口并没有使用金属屏蔽罩，在网络变压器GT15006对应一个WAN口，LAN1-6两个一组对应一枚GS5014R。

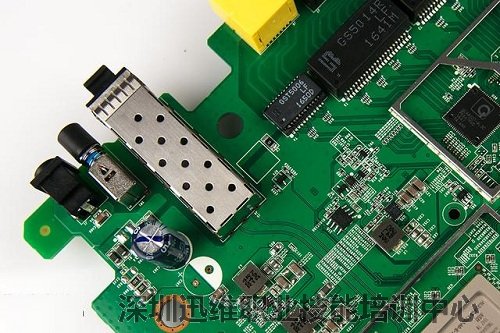

10G的SFP+使用XFI接口直接于Annapurna Labs Alpine AL314P主控连接。

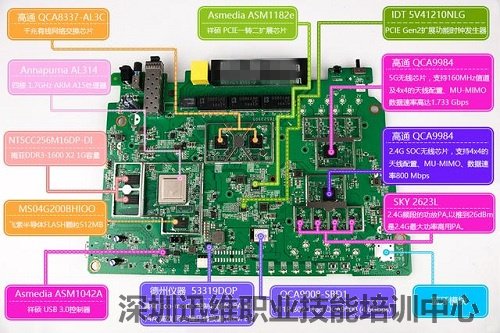

主板芯片组特写：

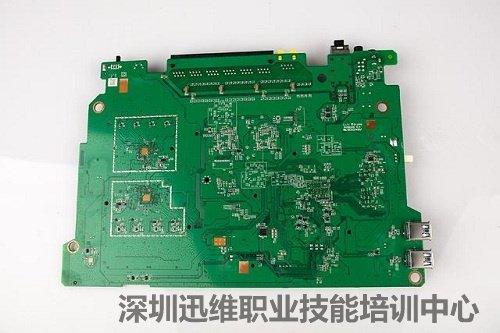

主板部分特写：

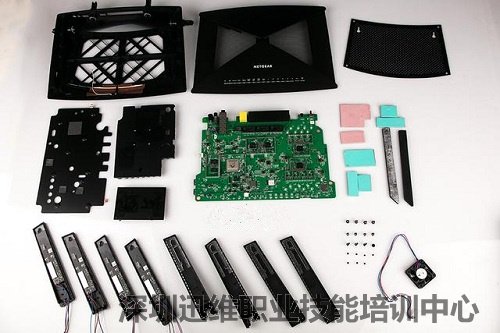

网件R9000 夜鹰X10 AD7200拆机结束！附夜鹰X10 AD7200拆机全家福。
