华为快充移动电源——荣耀AP09Q移动电源拆解
荣耀AP09Q是华为推动的移动电源快充版，相比于去年推出的荣耀AP08Q它有哪些不同，又有哪些改进呢？下面让我们通过荣耀AP09Q移动电源拆解来一探究竟吧！

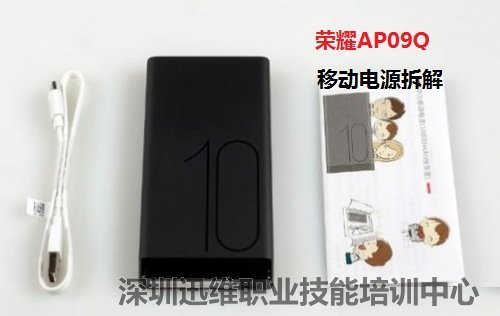

荣耀AP09Q移动电源 图1

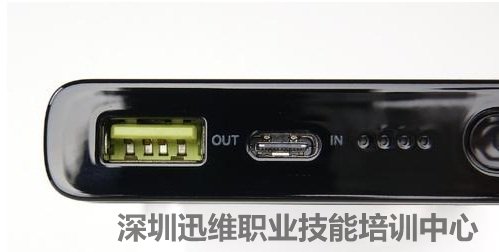

接口布局方面，华为AP09Q使用了Type-A输出+Type-C输入搭配。
荣耀AP09Q移动电源拆解 图2

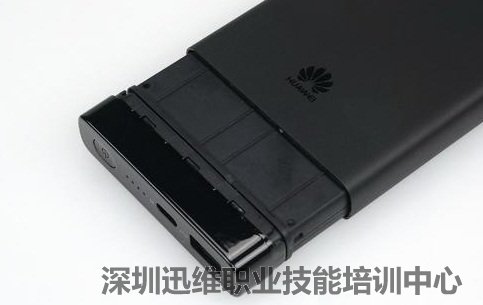

使用撬棒从铭牌胶版处下手，慢慢分离出铭牌胶版。
荣耀AP09Q移动电源 拆解 图3

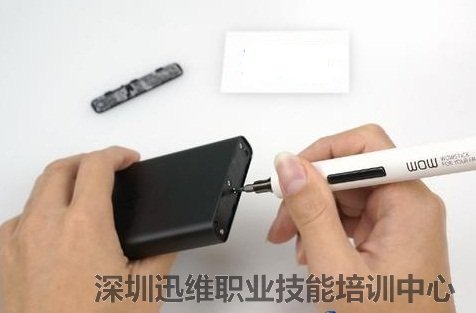

铭牌胶版通过双面胶纸与8个卡口固定起来，里面是限位拉紧胶版，用了6颗十字螺丝锁紧。
荣耀AP09Q移动电源 拆解 图4

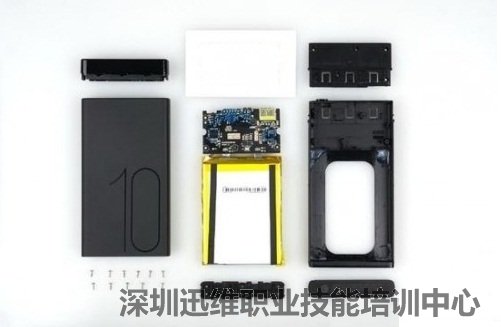

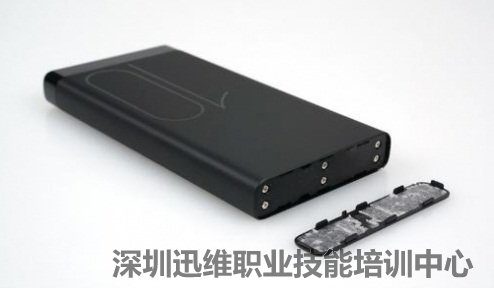

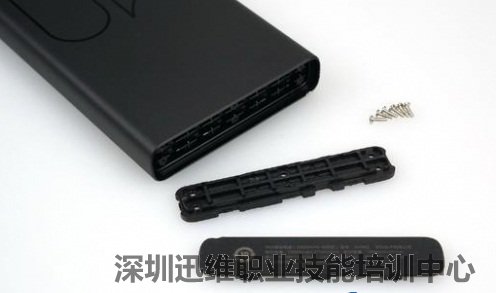

分离部件一览，移动电源内框架、限位拉紧胶版、表面铭牌胶板。
荣耀AP09Q移动电源 拆解 图5

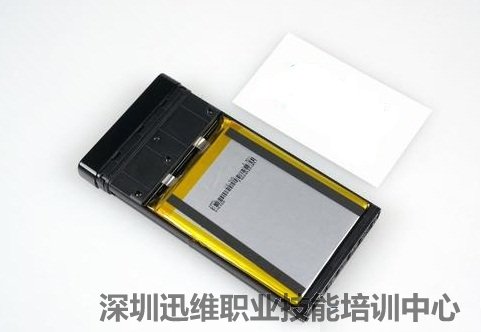

慢慢把内框架从不锈钢壳体拉出。
慢慢把内框架从不锈钢壳体拉出 图6
内框架整体一览。
内框架整体一览 图7

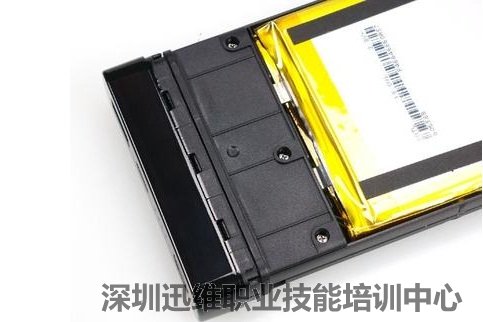

可以看到内框架与钢琴漆的外盖是两个不同的部件，内框架还有半块盖板使用3颗螺丝锁紧。
荣耀AP09Q移动电源 拆解 图8

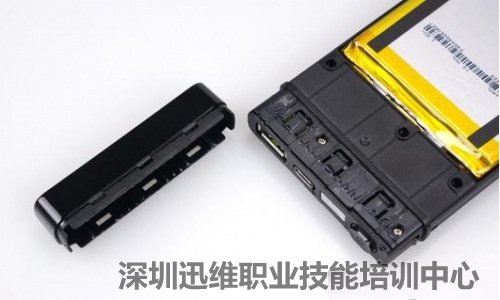

继续分离钢琴漆外盖，除了8个卡口扣紧外，还使用了少量胶水粘附。
荣耀AP09Q移动电源 拆解 图9

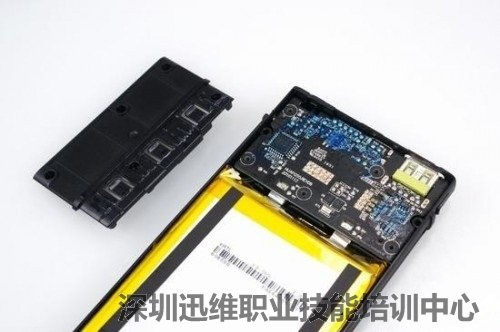

拧开3颗螺丝拆除盖板就可以看到PCB了。
拆除盖板就可以看到PCB了 图10

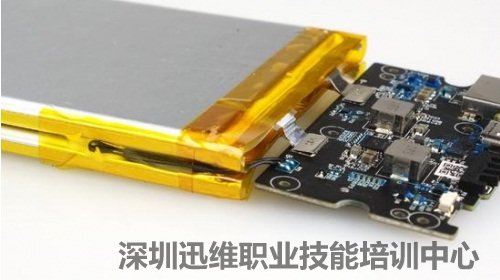

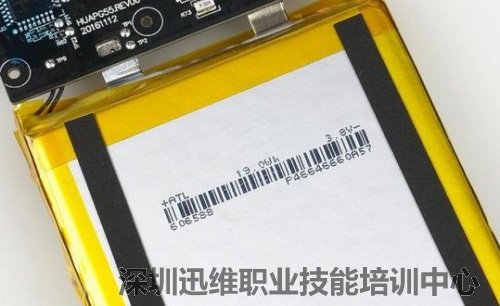

电芯使用的是两片ATL 3.8V高压电芯，5000mAh/19Wh，两块并联组成10000mAh/38Wh电池组。
5000mAh/19Wh电池 图11

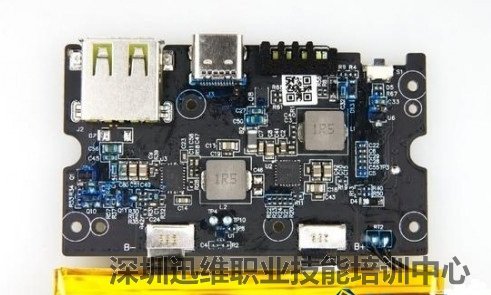

PCB正面特写。
PCB正面特写 图12

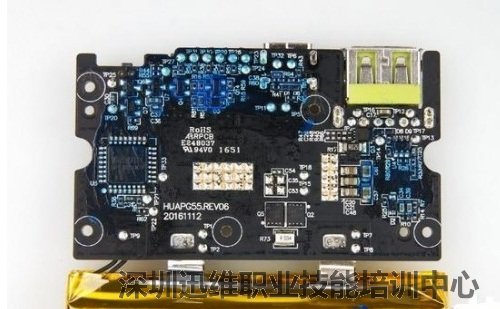

PCB背面特写。
PCB背面特写 图13
NTC温度探头埋在两片电芯之间，测温更加准确。
荣耀AP09Q移动电源拆解 图14

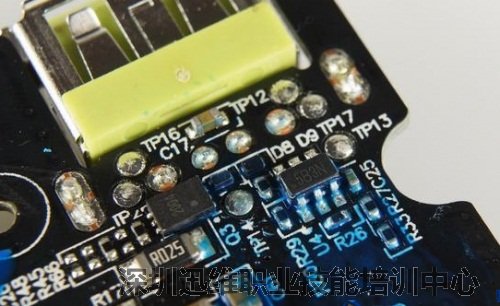

Type-A输出口，检流电阻MOS、丝印5B3N识别IC。
荣耀AP09Q移动电源拆解 图15

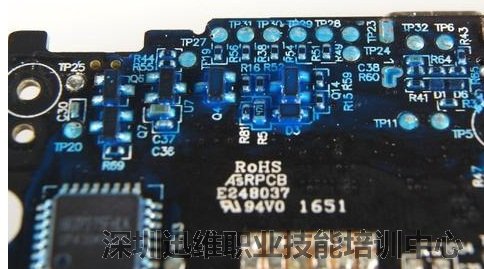

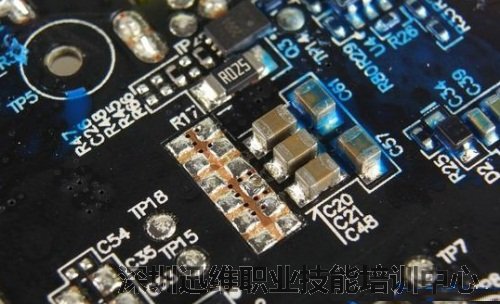

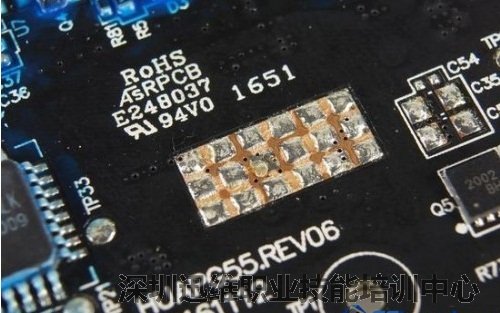

输出IC底部位置露铜铺锡加快导热。
荣耀AP09Q移动电源拆解 图16
输入IC底部位置同样露铜铺锡加快导热。
荣耀AP09Q移动电源拆解 图17

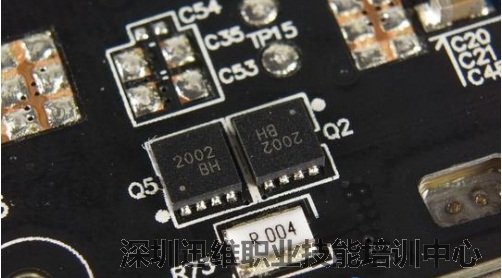

电池组保护板，低阻MOS+低阻高精度检流电阻，背面是美上美电池管理IC。
荣耀AP09Q移动电源拆解 图18

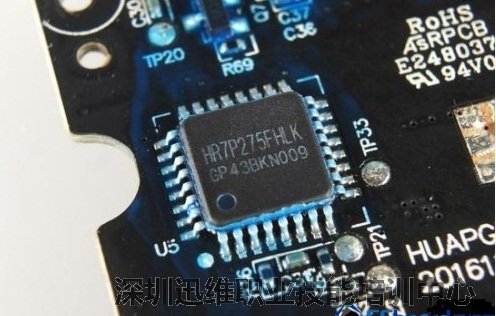

HR7P275单片机，8位MCU内置12bit ADC 12通道，工作频率最高为20Mhz。
荣耀AP09Q移动电源拆解 图19

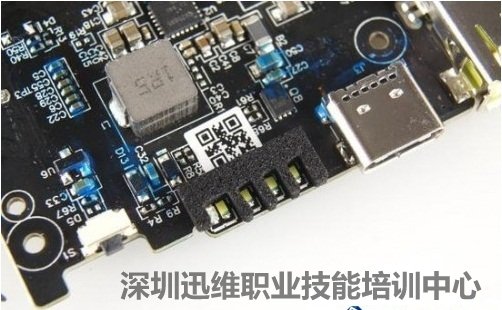

Type-C电量显示按钮、开关全部使用防潮披覆胶处理。
荣耀AP09Q移动电源拆解 图20

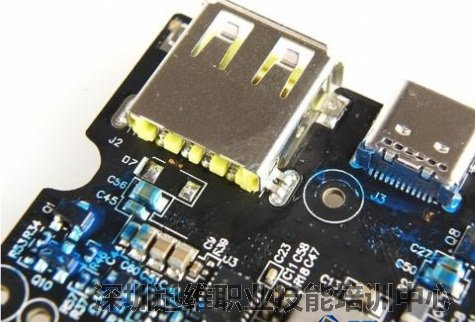

Type-A、Type-C接口细节，同样做了防潮处理。
荣耀AP09Q移动电源 拆解 图21

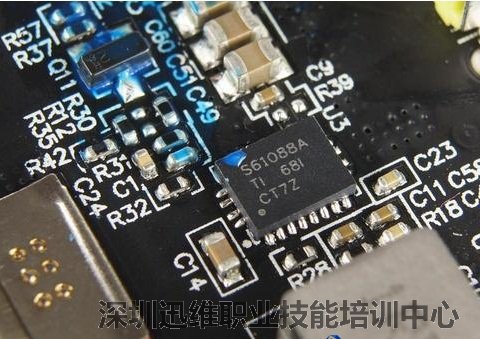

输出芯片是美国德仪TI TPS61088，风靡业界的高效同步升压芯片。
荣耀AP09Q移动电源 拆解 图22
电量显示使用遮光海绵避免串光影响误判，可以看到在最左边的格子内设置了2颗LED，黄色荧光粉的是白色LED，负责常规模式显示，白色荧光粉是绿色LED，负责快充模式显示。
荣耀AP09Q移动电源 拆解 图23

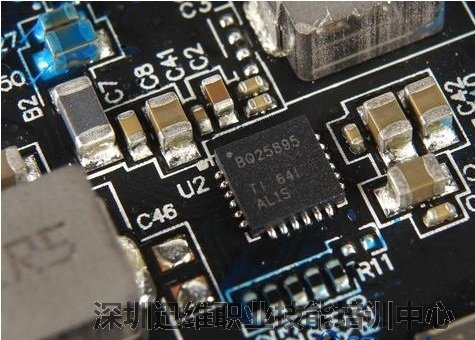

美国德仪TI BQ25895同步降压输入芯片，与TPS61088搭配使用组成明星方案。
荣耀AP09Q移动电源 拆解 图24

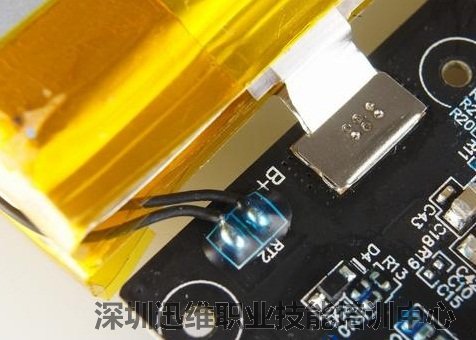

电池组NTC焊盘也做了防潮/紧固处理，电池组镍带焊接工艺是PCB上焊接铜片，再用铜片把两片镍带包裹套起来后点焊，6个机焊焊点焊接。
荣耀AP09Q移动电源 拆解 图25
到此荣耀AP09Q移动电源拆解完成。
荣耀AP09Q移动电源拆解 图26
