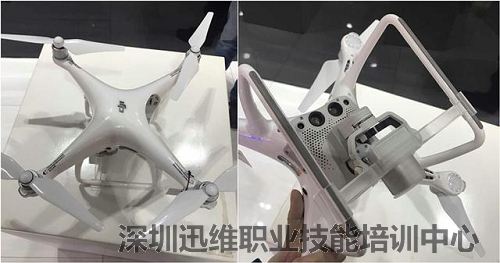

无人机属于较小众产品，并不像刚需的手机行业那么疯狂，刚发布就有媒体进行了拆解评测。不过随着近年来无人机越来越多的出现在公众的视野，无人机的热度也在呈现逐年增长的趋势。大疆精灵4Pro相信大家对该款无人机有了一定的了解，但对于大疆精灵4Pro的内部构造，或许绝大多数朋友是没有见过的。为了更进一步了解无人机大疆精灵4Pro的结构，下面给大家带来了大疆精灵4 Pro拆解教程，让我们一起来看看吧！



大疆精灵4 Pro拆解 图1



大疆精灵4 Pro拆解方法/步骤：



　　首先，拆卸的是云台，云台散热风扇为ADDA的悬挂式风扇。



大疆精灵4 Pro拆解 图2

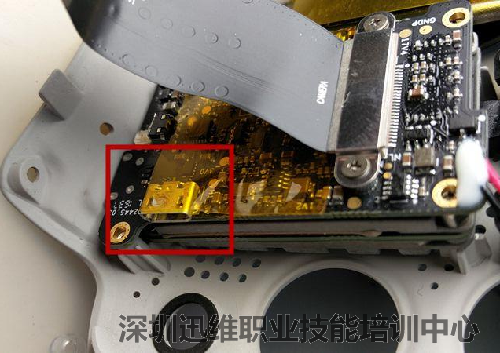

　　相机主板上保留的一个未知用途的USB接口。



大疆精灵4 Pro拆解 图3

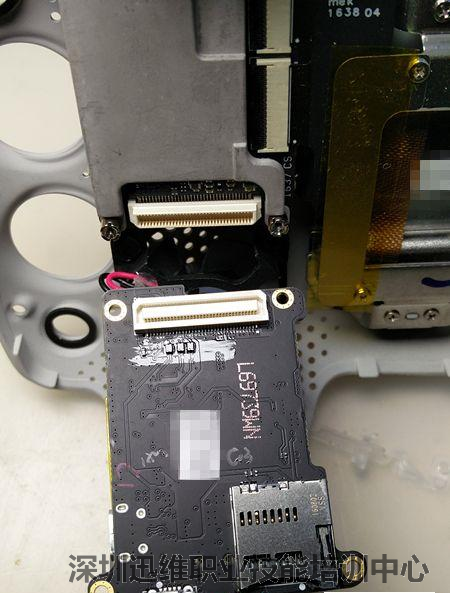

　　拆下相机主板第一层，仅包含TF卡接口和USB接口。



大疆精灵4Pro拆解 图4

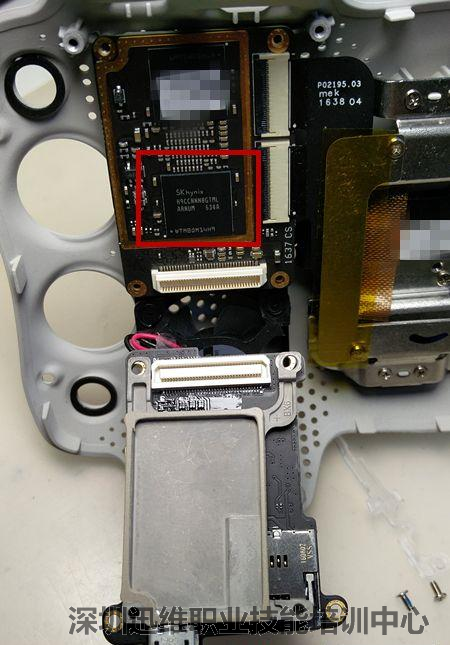

　　第二层覆盖了散热片，正面有一枚海力士RAM缓存芯片，型号为h9ccnnn8gtm。



大疆精灵4Pro拆解 图5

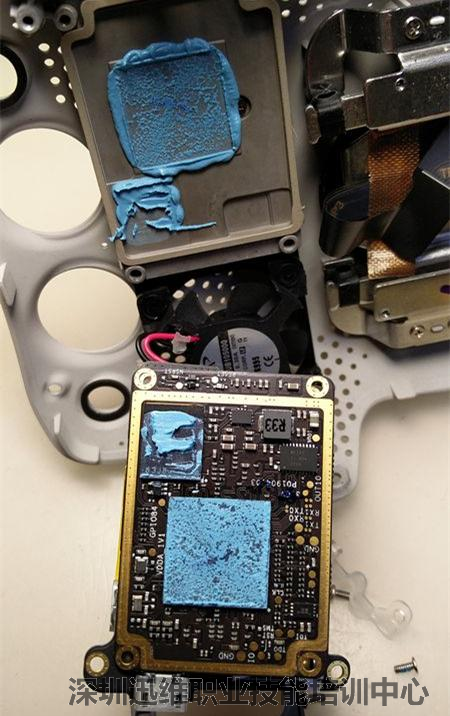

　　背面的散热器通过厚重的散热硅脂与外壳沾在了一起。



大疆精灵4 Pro拆解 图6

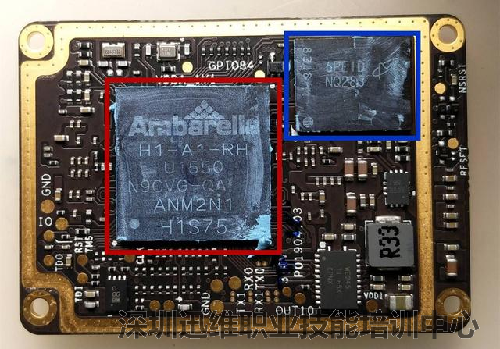

　　相机的核心芯片，大疆精灵4Pro采用了高性能的安霸H1影像处理器。



大疆精灵4 Pro拆解 图7

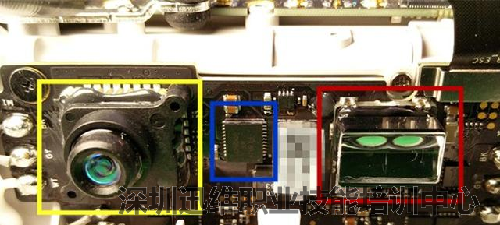

　　红色：大疆精灵4Pro新加入左右两侧的高功率红外激光灯

　　黄色：识别探头，和电调主板合二为一



大疆精灵4 Pro拆解 图8

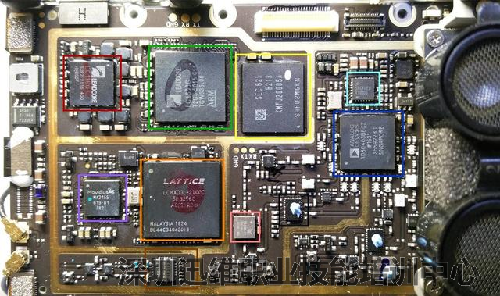

　　大疆精灵4Pro的核心主板特写。



　　绿色：控制视觉避障LC1860C 4核1.5GHZ处理器

　　红色：LC1160 电源管理芯片

　　黄色：三星一体化内存闪存颗粒。

　　其余的IC则是组成图传系统的重要部件，全新的图传系统支持增加了2.4/5.8双频段支持。



大疆精灵4 Pro拆解 图9



　　大疆精灵4Pro拆解到此结束！
