魅族A20蓝牙小音箱拆解
不久前魅族新发布了一款蓝牙小音箱，型号为A20，据说低频扎实有力，中音也瓷实性感，高音明亮清澈，给人以意想不到的惊喜。那么这么小的音箱竟然有这么大的音量及优美的音色，不禁令人刮目相看。下面通过对这款魅族蓝牙小音箱A20拆解来看看它的内部结构吧！

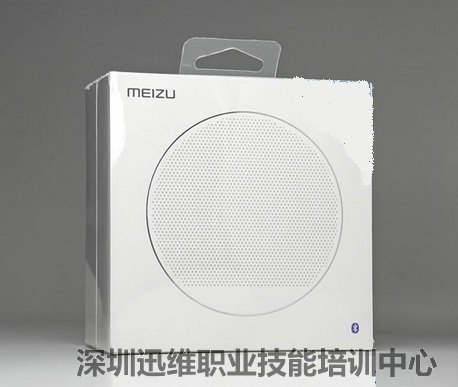

魅族A20蓝牙小音箱拆解 图1
现在开始对魅族A20蓝牙小音箱拆解。
先从背面下手，揭开硅胶垫。
魅族A20蓝牙 小音箱拆解 图2

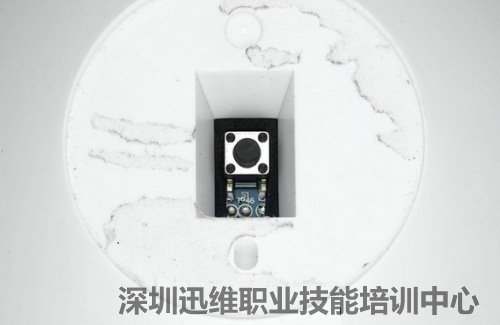

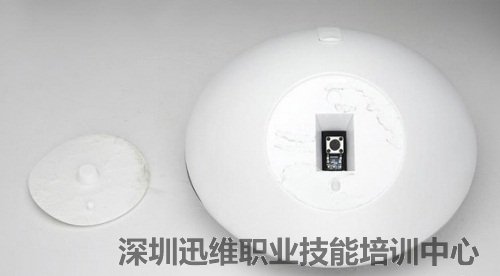

看见一个梯形深槽下面露出一个按键开关和一小部分蓝色PCB、PCB与外壳接触部位有一圈泡棉密封胶，除此以外不见任何螺丝，看来不是这里了。
魅族A20蓝牙 小音箱拆解 图3
试着从正面下手，这里撬开了一条缝。
魅族A20蓝牙 小音箱拆解 图4

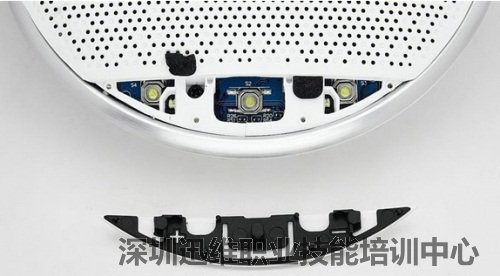

但是还不能完全打开，前按键面板可以取下。
魅族A20蓝牙 小音箱拆解 图5

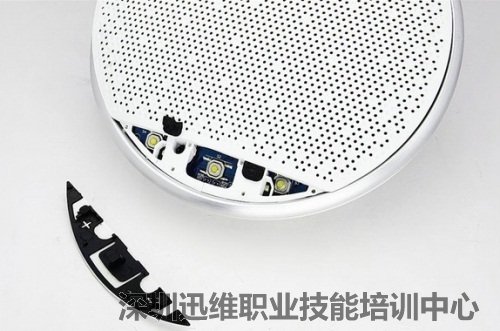

2小块黑色泡棉胶条下面隐藏着2颗螺丝。
魅族A20蓝牙 小音箱拆解 图6

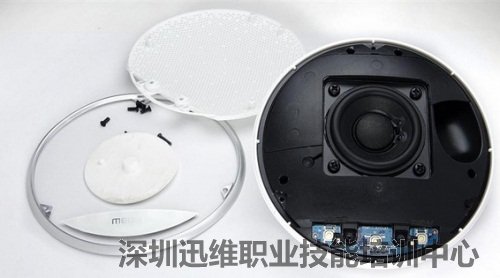

前面板取下后，铝合金装饰圈竟然要使用3只独立的螺丝紧固。
魅族A20蓝牙 小音箱拆解 图7

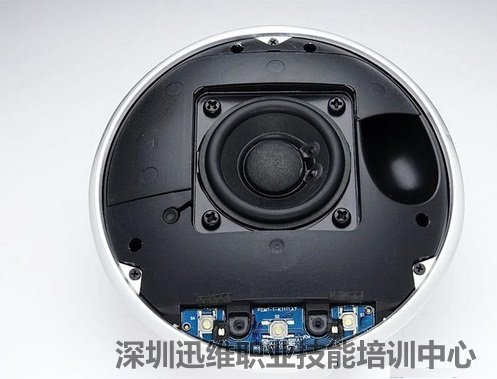

下面露出黑色腔体，正中是方形面板的喇叭单元，直径约45mm，橡皮边合成材料。
魅族A20蓝牙 小音箱拆解 图8
喇叭单元左下角是一个驻极体话筒，用于接听电话，右侧是一个凹洞，我瞬间明白了什么，这不就是音箱的倒相孔么?拆开之前还一直以为它使用了低音反射膜呢，然而并没有!
想想看在这么小的面板上也是不好使用低音反射膜的。黑色腔体使用了6颗螺丝固定在后盖上！取开腔体看一下。
魅族A20蓝牙 小音箱拆解 图9

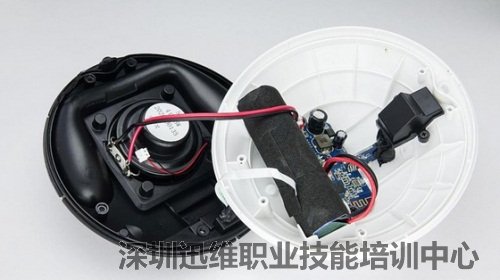

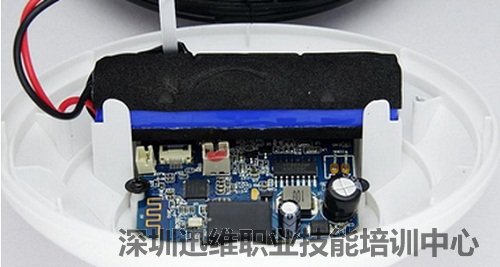

主板及一只18650锂离子电池、后接口板。
魅族A20蓝牙 小音箱拆解 图10
前面板有一条喇叭线，与话筒线与主板用插头连接，电池也用插头与主板连接，其中喇叭线与电源线都很粗壮，有助于降低损耗，一条排线连接前操控面板与主板。
魅族A20蓝牙小音箱拆解 图11

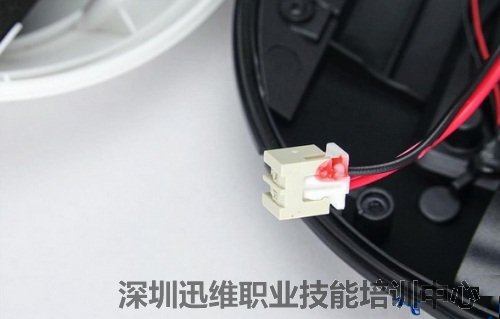

大插头都点有后红胶，喇叭线插头的胶水粘的太结实了，拔下的时候把底座也一同带起了，不过这并不会对线路产生任何损害。
魅族A20蓝牙小音箱拆解 图12
AUX、Micro-USB接口板有一个独立的黑色腔体做隔离。
魅族A20蓝牙小音箱拆解 图13

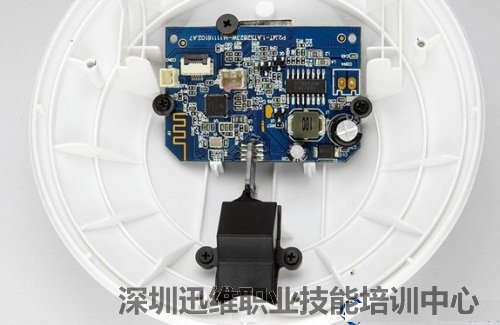

主板使用3颗大螺丝固定于底壳之上。
魅族A20蓝牙小音箱拆解 图14

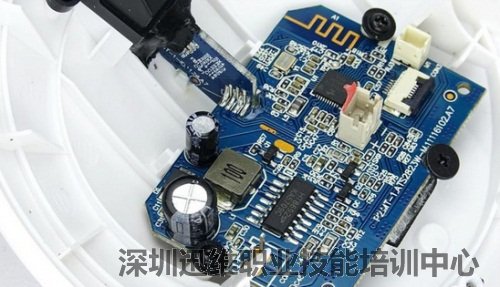

AUX、Micro-USB接口板PCB从内部延伸出来插焊与主板之上，接口处涂有黑色防水胶。
魅族A20蓝牙小音箱拆解 图15

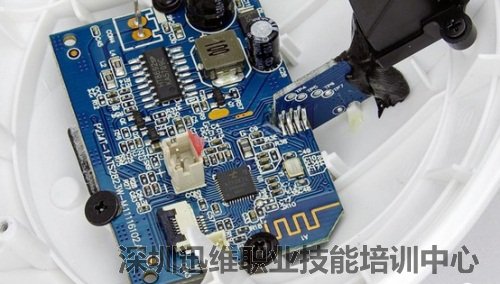

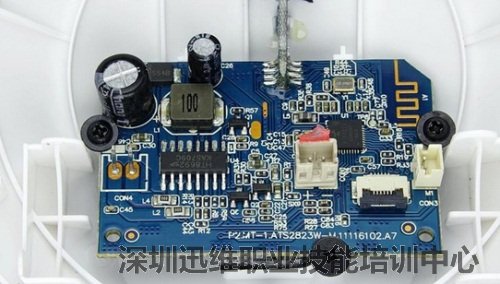

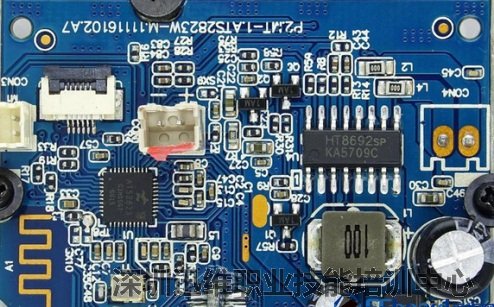

主板特写。
魅族A20蓝牙小音箱拆解 图16
到此魅族A20蓝牙小音箱拆解完成。
