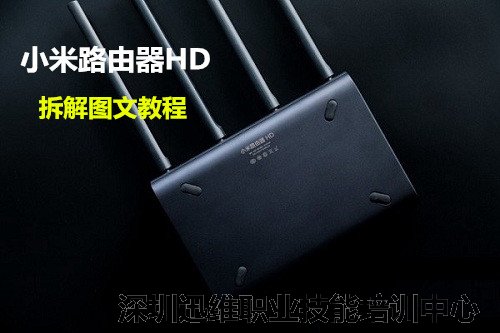

小米路由器HD拆解图文教程
小米路由器HD是小米推出的一款高端路由器，配备高通IPQ8064双核1.4G+双核733MHz网络处理器、AC2600双频、4×4全向性天线，内置1TB大容量固态硬盘。那么小米路由器HD做工如何呢？今天小编带来了小米路由器HD拆解图解，一起来深入看看这款路由器的内部世界吧。
小米路由器HD拆解
小米路由器HD拆解方法/步骤：
小米路由器HD拆解第一步：
首先在小米路由器HD底部找到四个底座橡胶贴，移除后能看到四个十字螺丝，第一步，拆卸底部的固定螺丝。

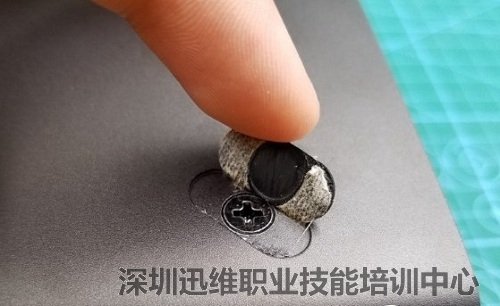

移除四个橡胶贴
四颗隐藏的固定螺丝

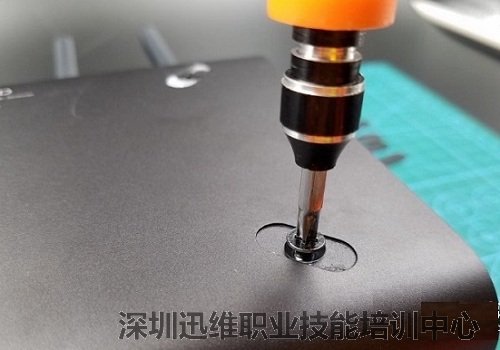

拧下固定螺丝
小米路由器HD拆解第二步：
拆卸固定螺丝后，用撬棒撬开小米路由器HD两侧两个装饰栏（需要用巧劲）。小米采用了金属一体冲压成型的外壳，滑出金属外壳，就可以看到里面了。
小米路由器HD两侧的装饰栏

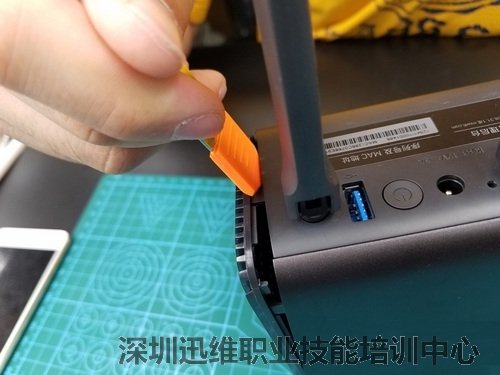

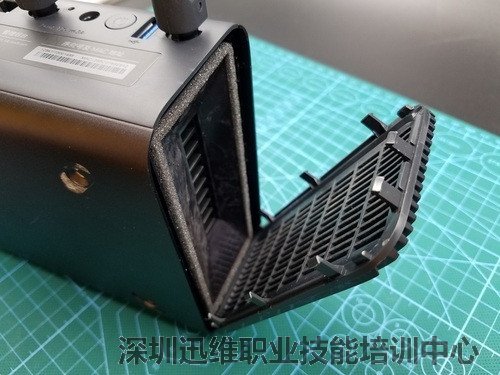

用撬棒撬开装饰栏
撬开的装饰栏

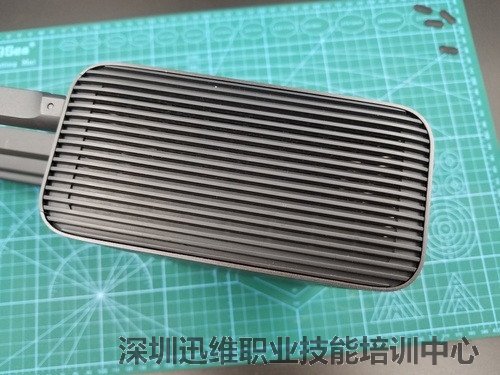

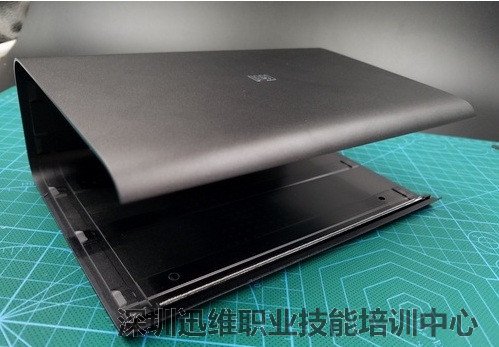

金属外壳

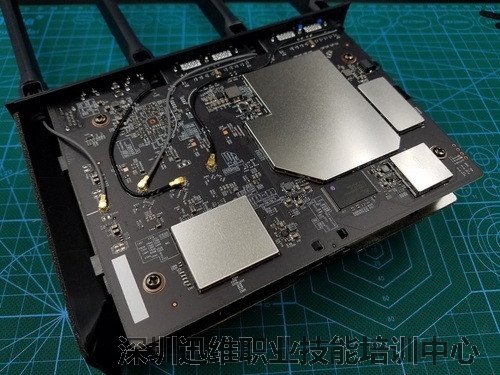

内部结构
小米路由器HD拆解第三步：移除4根天线。
接下来，首先需要移除这4根天线，先在PCB板上移除4根FPC。

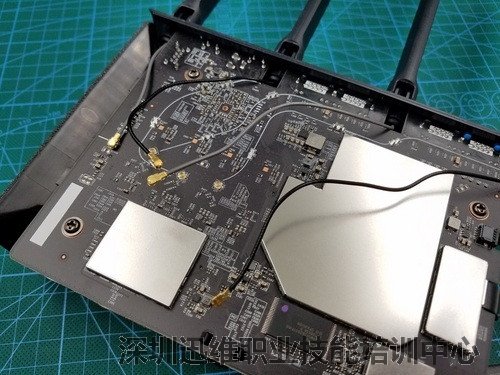

在PCB板上移除4根FPC
移除4根天线

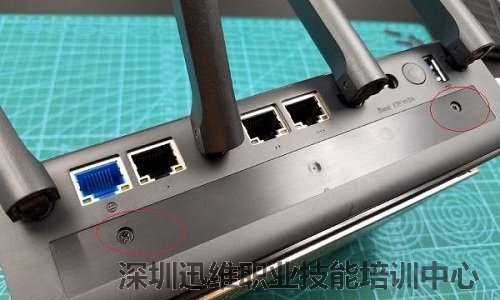

之后将路由器翻到后面，撕除贴纸，后面还有两颗螺丝固定需要拆卸掉。

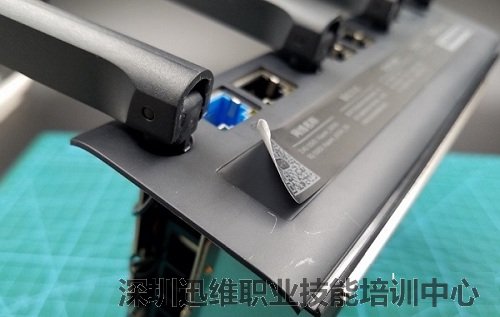

撕除贴纸
拆掉两颗固定螺丝
成功将天线模块与路由器分离。

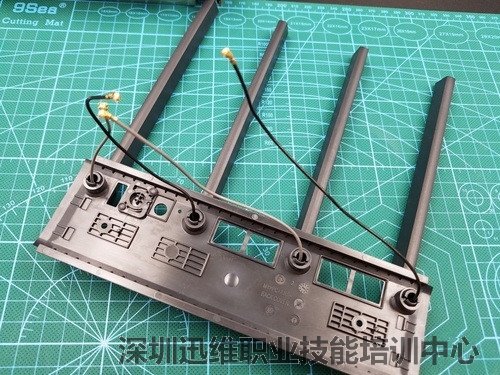

成功将天线模块与路由器分离
小米路由器HD拆解第四步：接下来拆卸内置硬盘。
首先在PCB主板上需要撬开一个金属屏蔽罩，才能撬开连接硬盘的BTB。
撬开屏蔽罩

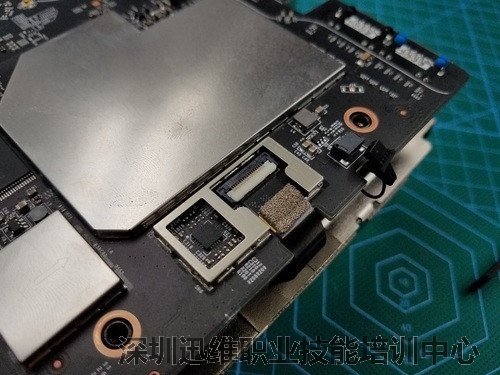

连接硬盘的BTB
然后拆除一系列的螺丝，就可以看到散热系统和内置的移动硬盘。
拆除固定螺丝
拆除螺丝
内置的移动硬盘
小米路由器HD拆解第五步：拆卸散热系统。
在小米路由器HD的内部有一个针对内置硬盘设计的散热系统，拆卸内部一些部件的细节，直接上图。

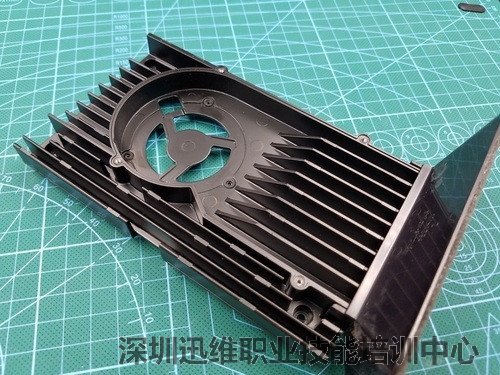

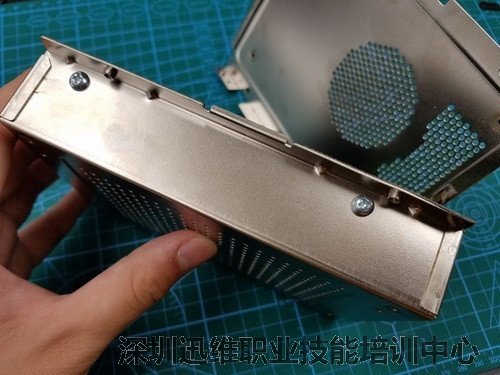

拆卸散热系统

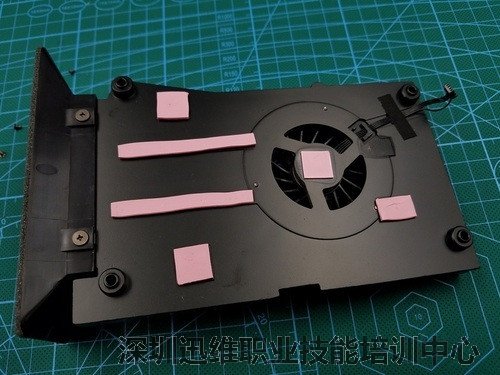

散热系统细节图
扇热系统细节图
小米路由器HD拆解一些部件的细节：

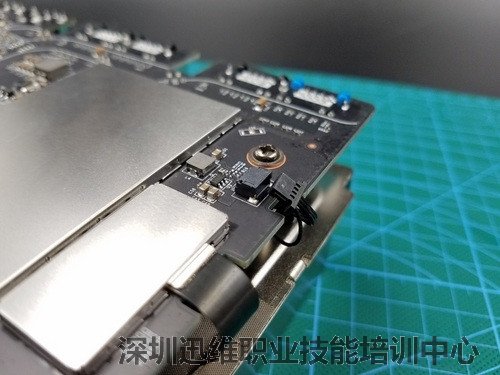

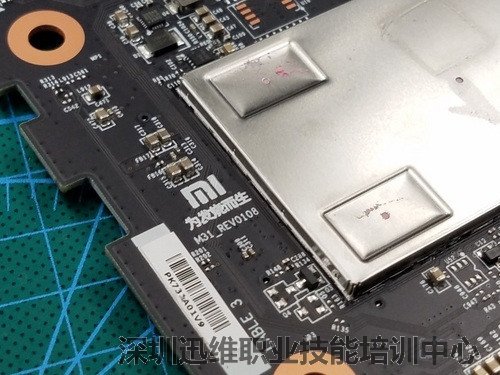

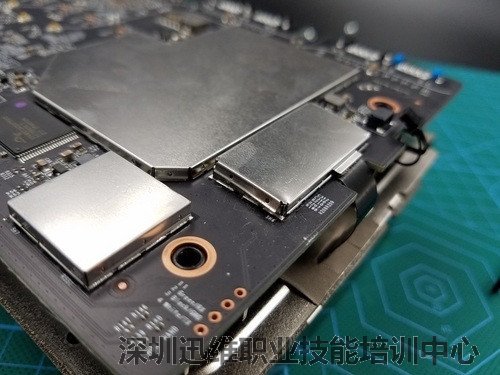

细节特写1

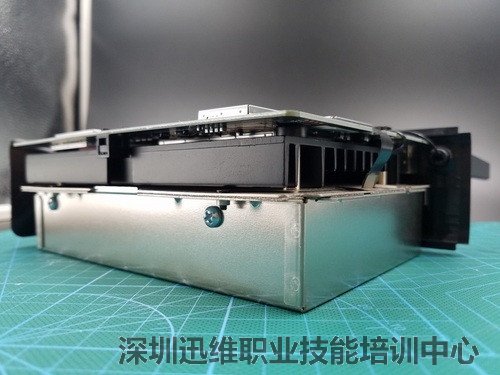

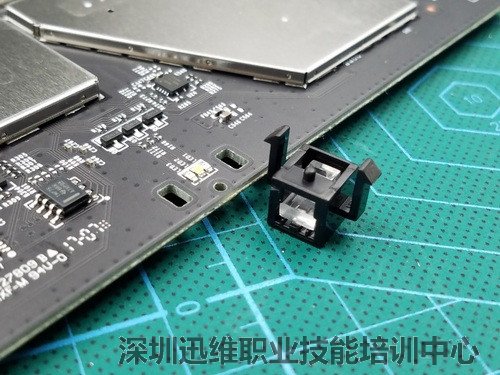

细节特写2
细节特写3
1TB固态硬盘

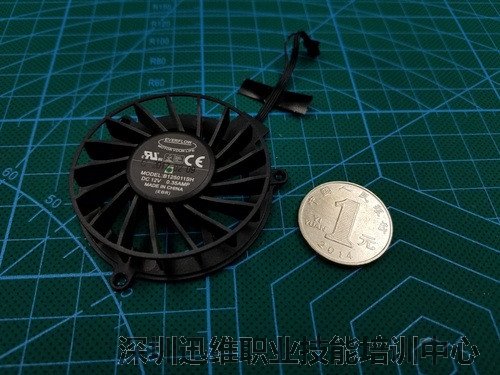

散热风扇
至此，小米路由器HD拆解结束。
