iPad不能充电维修
【机器型号】iPad mini1
【故障现象】不充电

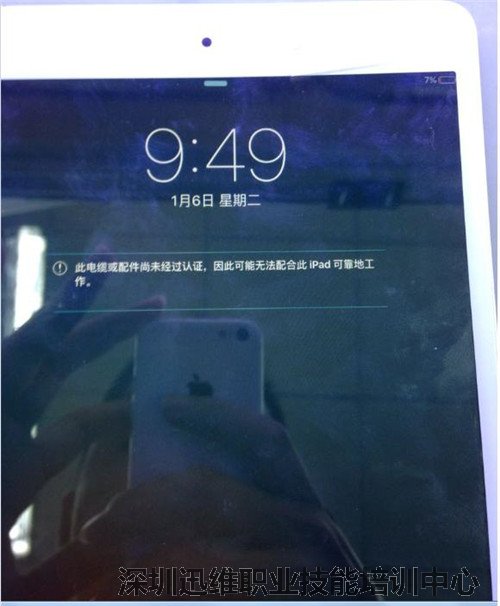

iPad不能充电， 充电显示提示：此电缆或配件尚未经过认证，因此可能无法配合此iPad可靠地工作。
iPad不能充电维修 图１
【维修过程】

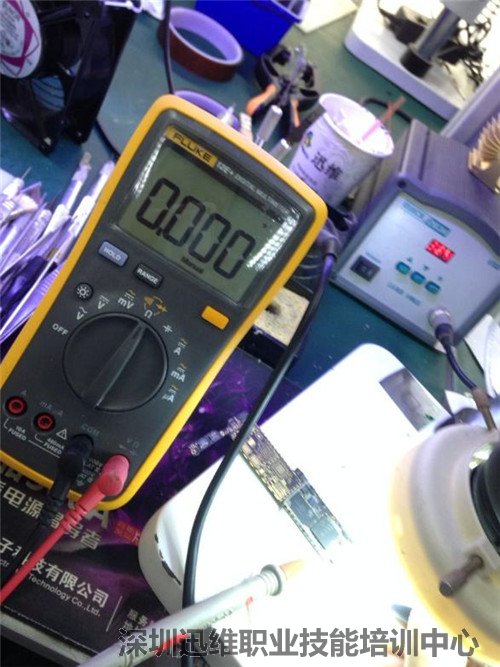

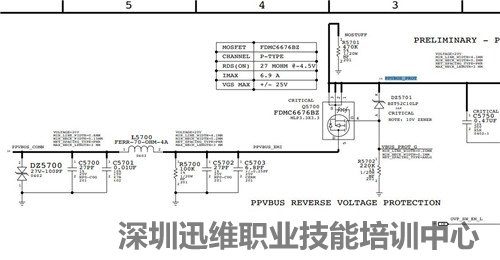

一般此提示字幕，多数都是USB芯片有问题才会这样，更换后，一般都可以解决。这次更换后，还是提示这字幕， 故障依旧。拆机，连接充电线，测试了一下PPVBUS_PROT的电压，显示0V，不正常，PPVBUS_PROT电压是从尾插经过L5700电感通过Q5700导通产生的电压，断电打对地阻值，发现对地短路。
一般此提示字幕，多数都是USB芯片有问题才会这样，更换后，一般都可以解决。这次更换后，还是提示这字幕， 故障依旧。拆机，连接充电线，测试了一下PPVBUS_PROT的电压，显示0V，不正常，PPVBUS_PROT电压是从尾插经过L5700电感通过Q5700导通产生的电压，断电打对地阻值，发现对地短路。
iPad不能充电维修 图２

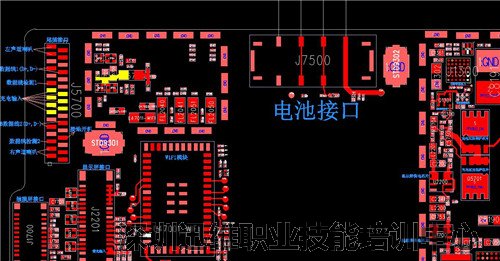

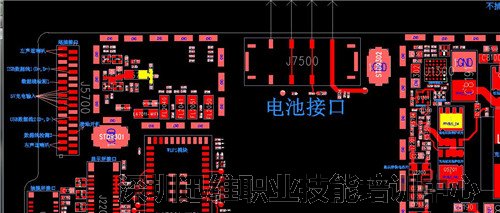

看了一下图纸，就经过几个电感电容，直接跳掉，还是对地短路，剩下的只有尾插了，看到尾插有焊过的痕迹，直接拆掉，阻值恢复正常。
iPad不能充电维修 图３
iPad不能充电维修 图４
iPad不能充电维修 图５

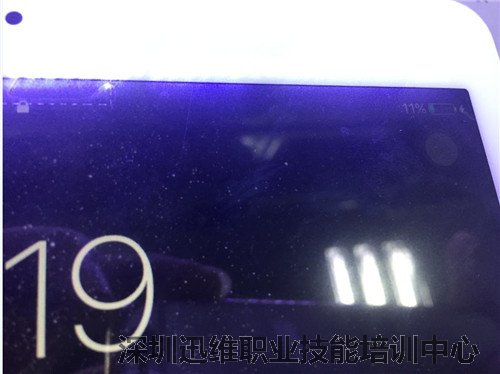

更换一个全新的尾插，把拆掉的件补好，装机，充电正常，iPad不能充电维修至此结束！
iPad不能充电维修 图６
