斐讯K3智能路由器，机身两侧的银色面板采用弧形设计，顶部的深色面板上设计有一块3.5寸TFT LCD屏幕，清晰显示路由器状态。接口部分，从上到下分别是独立的电源按钮、USB3.0接口、1个千兆WAN端口与三个千兆LAN端口、一个电源线插孔，位于电源线插孔旁边是Reset‘重置’按扭。那么，斐讯K3路由器内部结构如何呢？接下来我们通过斐讯K3拆机来一探究竟吧！下面正式进入拆机环节。

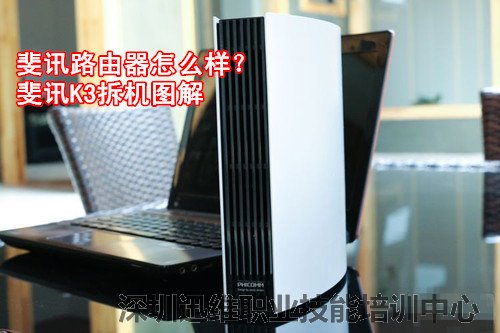

斐讯路由器怎么样？斐讯K3拆机图解



斐讯K3拆机-接口部分



　　斐讯K3拆机方法/步骤：



　　拆机第一部分：

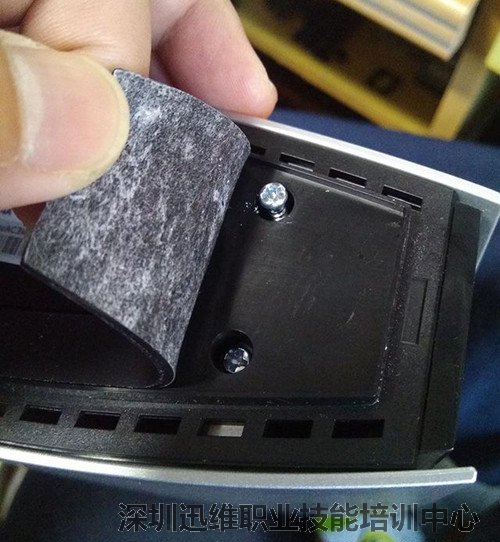

　　首先拆下脚垫下的4颗固定螺丝。



拆机-拧下固定螺丝



　　然后拆掉侧面板，是卡扣的，这边可以看到3根天线



拆机-拆下侧面板

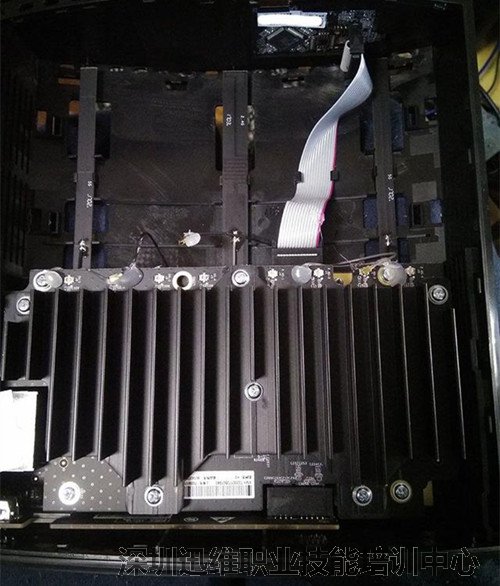

　　反面也一样，可以看到覆盖有巨大散热片的主板，上方是另外5根天线，一共8根，2.4G的宽一些，2.4G和5G的天线是间隔放置的。



拆机-拆下另一侧面板



　　拿开上部天线支架，可以取下天线（这热熔胶是败笔，一般都是不打胶或者用红胶的）



拆机-取下天线

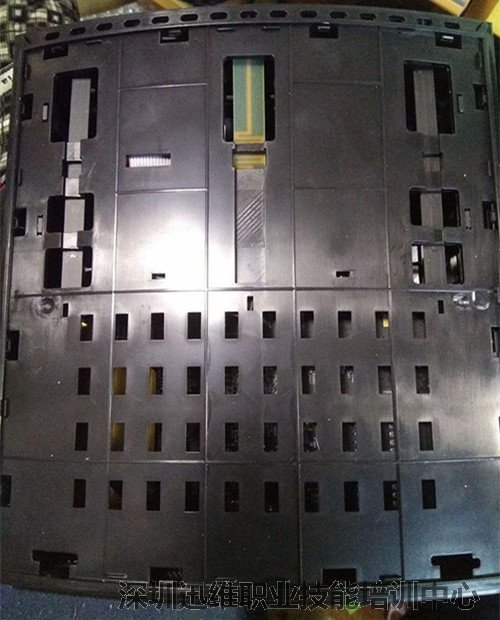

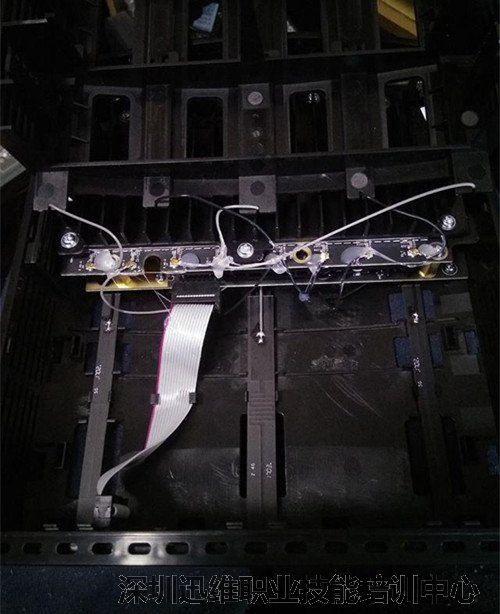

　　取下天线后，下方排线是链接顶部小屏幕的。


拆机-下方排线



　　拆机第二部分：

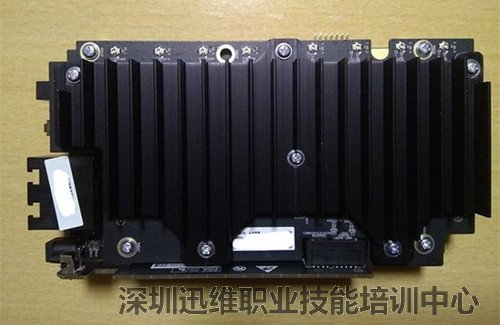

　　拧下链接塑料壳的4个螺丝，就可以将主板取下。



拆机-主板



　　主板背面，是由2片主板插在底板上的，很像一块显卡。



拆机-主板背面

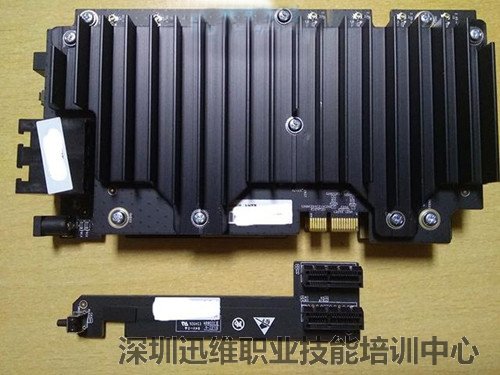

　　拧开固定前后主板的固定螺丝，取下底板。



拆机-取下底板

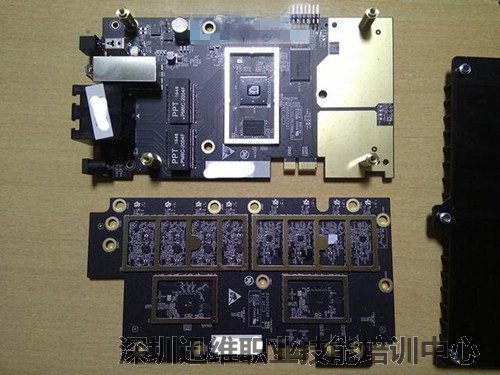

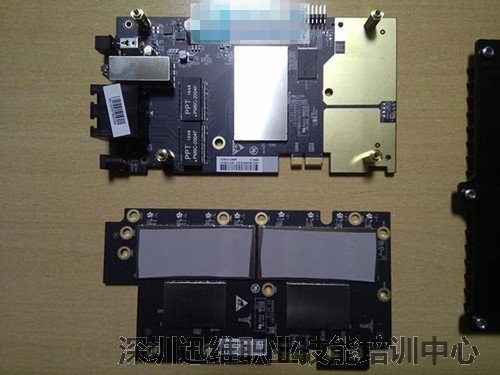

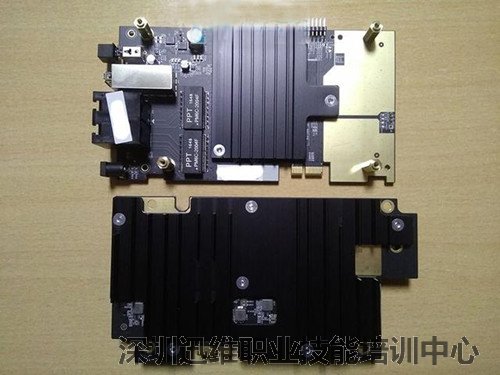

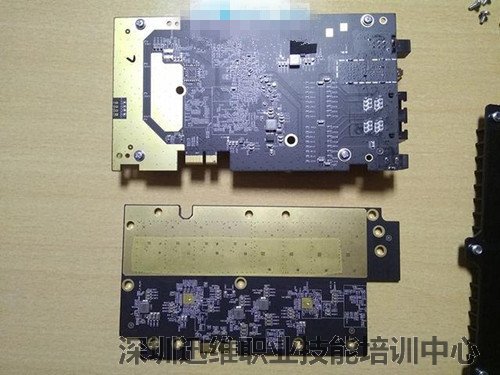

　　分开前后主板，在前后主板上都有散热片。



拆机-分离前后主板



　　拧开螺丝，取下散热片。



拆机-取散热片

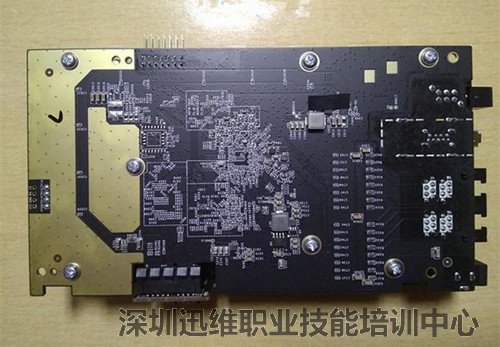

　　背面有大量过孔和露铜加强散热。





　　拆机第三部分：



　　拆开屏蔽罩，就可以看到各个芯片了。

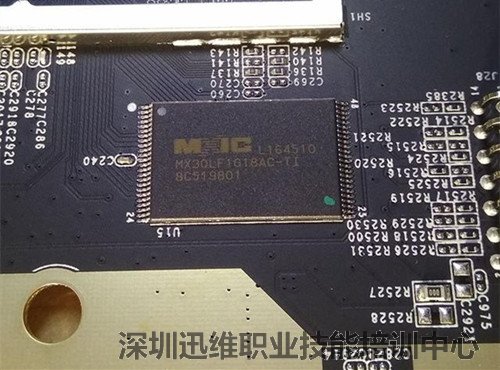

　　128M的FLASH芯片特写。



拆机-FLASH芯片

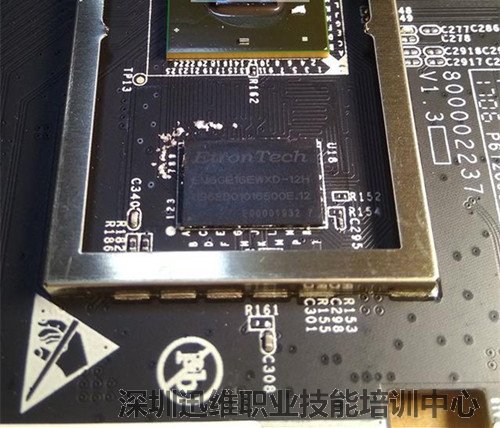

　　缓存，256Mx16，容量512M。



拆机-缓存

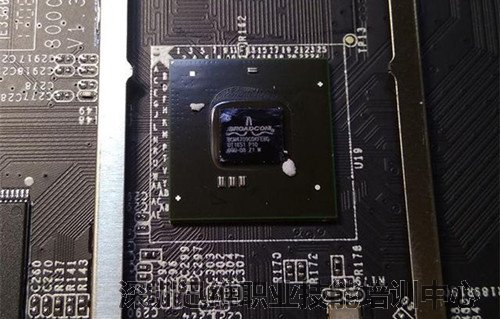

　　CPU，BCM4709C 双核1.4G。



拆机-CPU

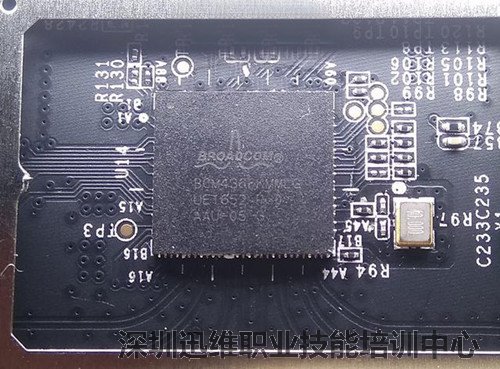

　　网络芯片，BCM4366，一共2颗，分别负责2.4G和5G，4×4 MU-MIMO处理器，支持NitroQAM调制技术。



拆机-网络芯片

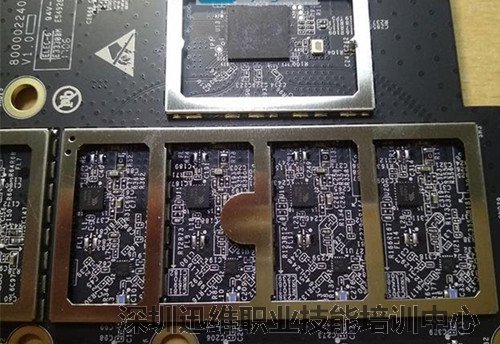

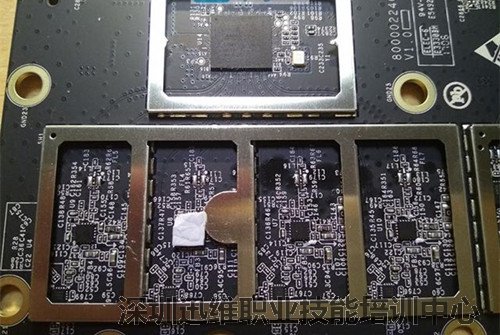

　　5G部分布局

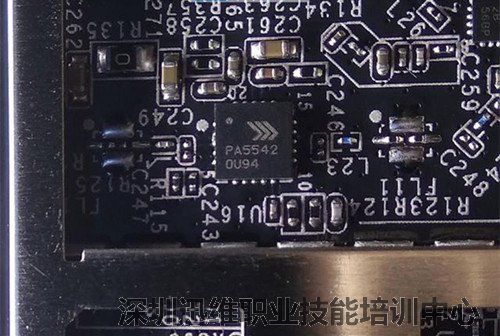

　　5G采用PA5542功率放大器



拆机-PA5542功率放大器



　　2.4G部分布局

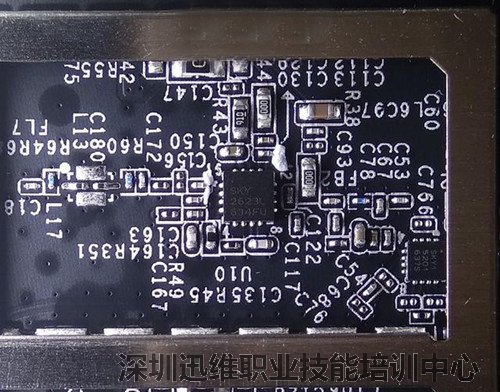

　　2.4G采用SKY2623L功率放大器



拆机-SKY2623L功率放大器

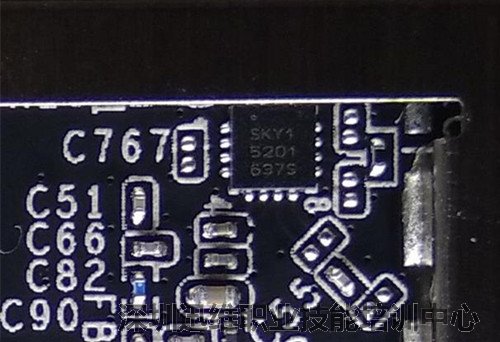

　　2.4G采用SKY15201射频开关



拆机-SKY15201射频开关



　　拆机第四部分：

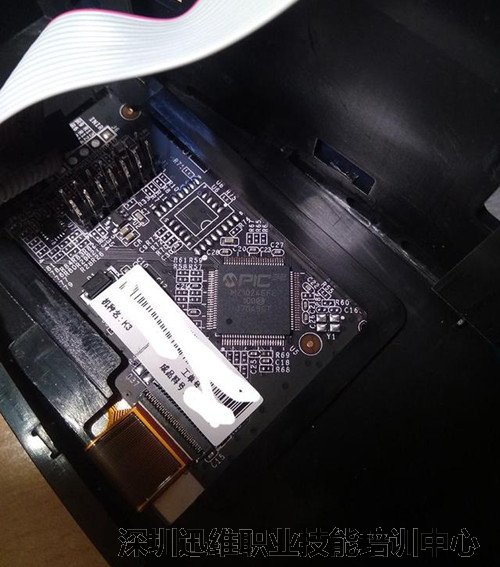

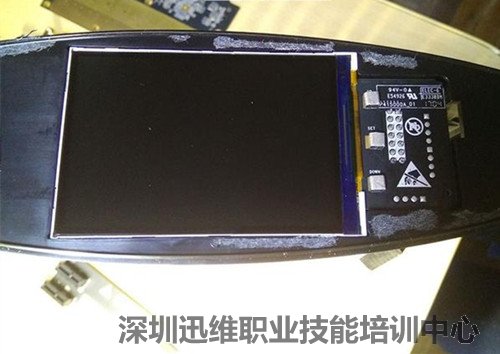

　　最后是上方的显示小屏幕，一片PIC32MZ1024ECH100单片机。



拆机－显示屏



　　液晶屏旁边的三颗按键是触控的。



拆机－触控按键



　　至此，斐讯K3拆机到此结束。
