去年，联想推出了一款热销的平板S8-50，该机凭借均衡的性能以及平易近人的售价斩获了不少人的芳心。现在这款平板有了新的名字——联想平板小S拼搏版，联想平板小S拼搏版配备intel Z3735四核处理器 1.86GHz，8英寸全贴合屏幕 1920*1200 PPI 283比iPad Air 2高19个单位，2GB内存，16GB存储空间，Wi-Fi不支持时下热门的ac标准，仅支持传统的B、G、N标准，电池容量16.3Wh。该机的主要设计亮点在于显示效果出色的全贴合高清屏幕，具备杜比音效的双扬声器以及厚度7.9mm重量仅300g的超轻薄机身。



　　机身背壳除了摄像头与闪光灯便再无其它开孔，具有高度一体化设计，这种机器拆解的第一步一般都是从屏幕与背壳的夹缝入手。

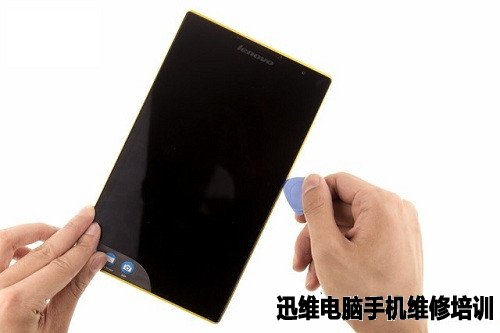

用撬片插进缝隙，并扩大

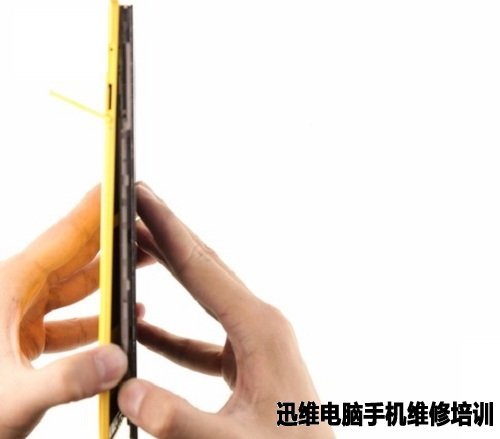

将所有卡扣撬开，然后掀起背壳

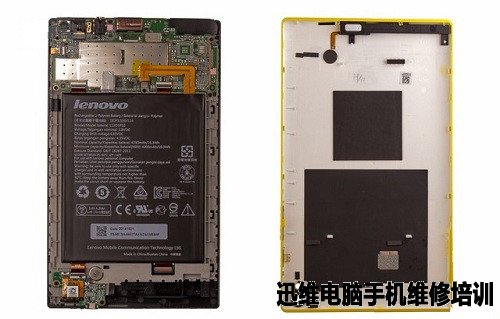

背壳成功与机身分离



　　果不其然，联想平板小S拼搏版的机身是通过卡扣与背壳连接的，我们沿着边角的缝隙通过撬片将所有的卡扣与机身分离。背壳总共有13个卡扣与机身接驳，密封较严密。值得一提的是该机背壳的尺寸要超出屏幕玻璃一毫米左右，所以在跌落中可以对屏幕起到保护。

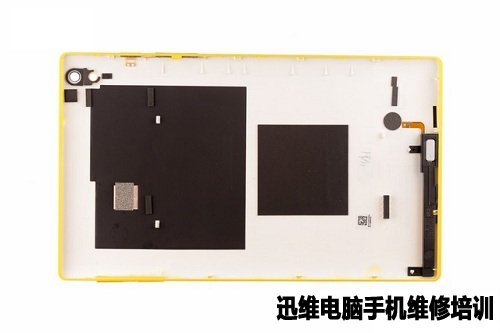

背壳特写



　　机身背部黑色的部分自左而右分别是石磨散热贴与缓震材料。石磨散热贴用于分散主板的热量，而缓震材料则是用来固定电池，防止咣荡的。

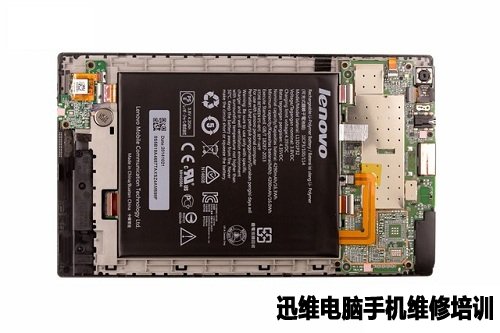

机身特写



　　让我们把视线回到机身，该机采用典型的麦辣鸡腿汉堡包设计，分上中下三层。上层为主板也集成了扬声器与摄像头，中间的“鸡腿”是一块锂离子电池，底层设计有一块PCB用于连接振动器，扬声器，数据/充电接口与触屏感应层。采用触点方式连接元器件已经成为十分流行的设计，除了本机之外，像Nexus 9，小米平板等产品都采用了类似设计，可以减少机内布线降低组装难度。 在拆解内部元件之前，我们先看看机身上哪个触点来与背壳上的扬声器连接吧。



这里就是连接背壳扬声器的触点

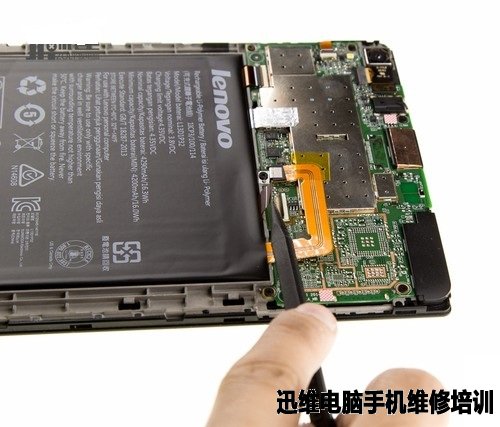

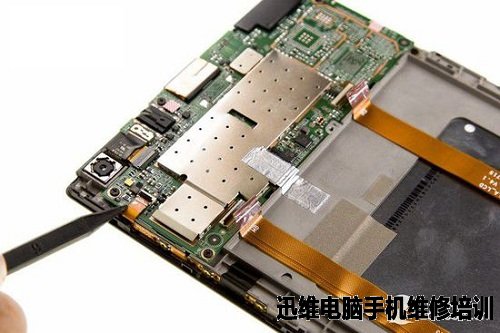

分离第一个排线，与主板采用ZIF连接器连接

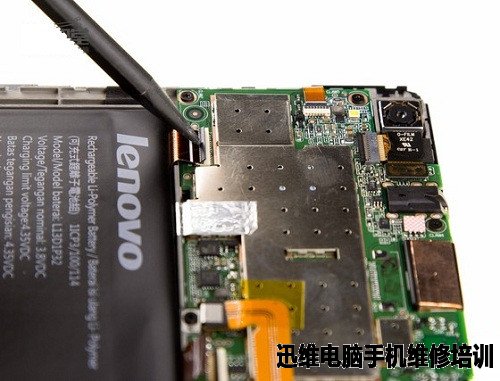

分离靠右的第二个排线同样通过ZIF连接器连接



　　为了保证拆解过程中不被电池伤害，所以首先将电池与主板连接的排线断开。但是电池下面压着三个排线，所以拆机前先将两个采用ZIF连接器连接的排线断开。

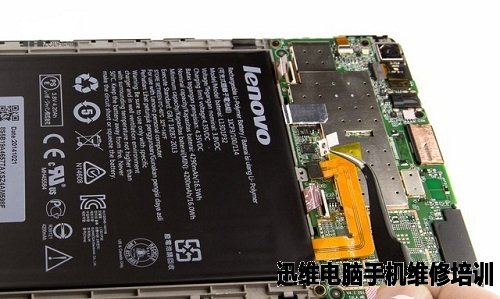

第三个排线较细，接口被螺丝固定的金属片保护着

卸下螺丝后取出金属固定片并分离排线



　　第三个排线最细，但却采用金属片固定，我们需要先卸下螺丝，然后取下金属片，才可以挑开排线。该排线采用卡扣与主板连接。细排线+稳固固定，这两个特征已经可以推断出这就是电池供电排线了。

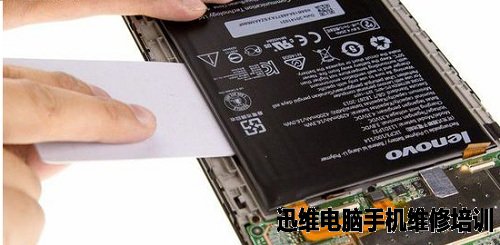

分离电池，底部采用少量双面胶固定

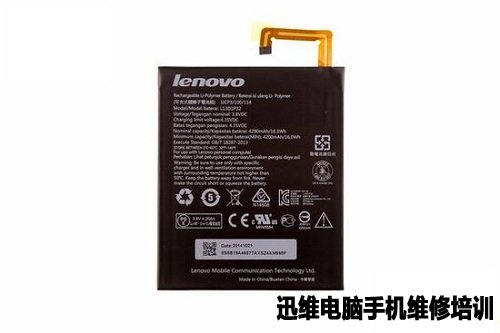

电池信息：充电电压4.35V，放电电压3.8v，容量4200mAh，16Wh





　　较细的排线果然是电池排线。该机电池采用少量双面胶固定，但由于背部的防滚架已经对电池起到了平行方向的固定，所以双面胶的用途就是将电池在垂直方向上固定，再配合机身后盖的电池固定海绵，令该机的电池得到了充分的保护。



　　值得一提的是，该机的充电电压达到4.35V，标配充电电流为1.5A，使得该机的充电速度较快，并且经过了UL,CE等安全认证，这是小的平板厂商不容易做到的，也是消费者不容易关注的，但却关系到机器的品质。



　　卸下电池后的机身走线方式便一目了然，不仅如此，我们也看到的镁铝合金防滚架。联想的机器一大看点就是在防滚架的设计上，像我们之前拆解过的A3000，YOGA平板2上都采用了复杂的防滚架设计。其他品牌或因为一体成型设计或为了节约成本，都没有像联想这样自觉的在高中低端产品上均配备防滚架，为了这点拆机堂也要对联想的产品点个赞。

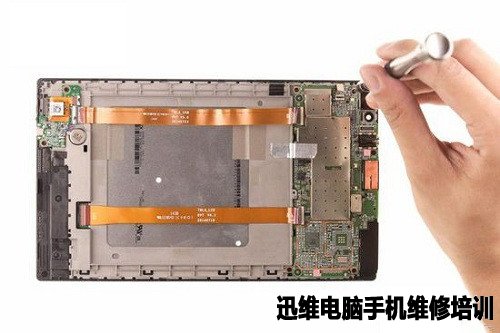

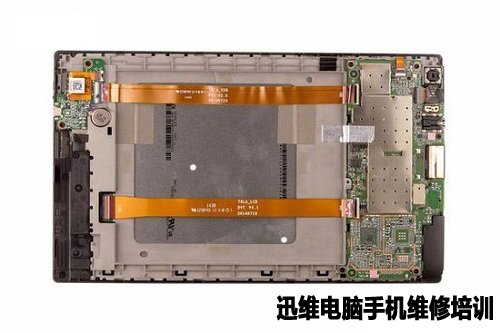

联想平板小S拼搏版卸去电池后的内部构造，元器件与防滚架契合紧密



　　在上图中，共有两条排线横跨中间电池区域，它们分别是底部PCB的数据传输线以及屏幕信号排线。底部的PCB承载的任务很重，它分别连接着触屏排线，数据线接口，线性质量震子，并作为中转站将信号聚合通过排线再传送给主板。线性质量震子通过焊接方式连接底部PCB，这应该是该机唯一需要人工焊接的位置。



分离按键排线



　　接下来是分离主板的排线环节，为最终卸下主板做准备。首先，分离按键排线，它采用ZIF接口与机身相连，需要用撬棒先挑起拨杆，然后拉出排线。

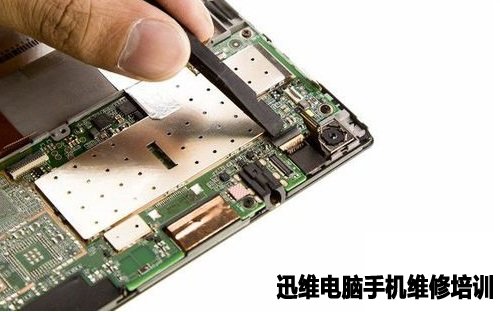

解析来挑起采用按扣的摄像头排线

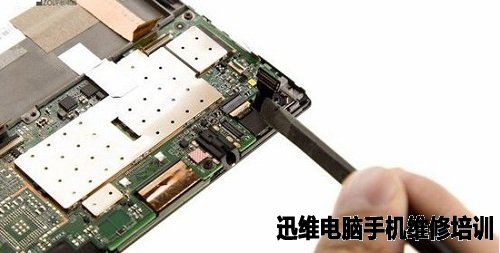

接着挑起采用ZIF连接器连接主板的前置摄像头排线



　　联想平板小S拼搏版的前后摄像头紧挨着对方，不过与主板的连接方式不同，前者通过ZIF连接器连接，后者采用按扣连接。由于后置摄像头的排线压着前置摄像头，所以我们需要先卸下后置摄像头才能继续分离前置摄像头。

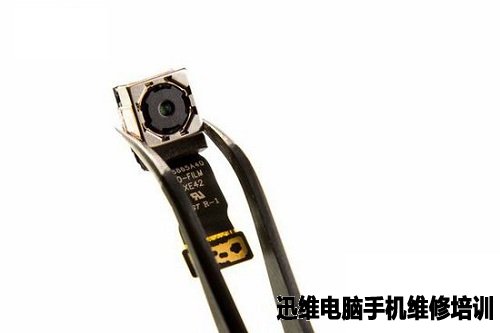

后置摄像头由于具备自动对焦功能，所以外边会包裹着金属圈，像素800W

前置摄像头不带自动对焦，像素仅160W，体积也较小



　　联想平板小S拼搏版的后置摄像头具备自动对焦功能，像素800W，并且少见的采用了美国UL安全认证，从拍摄样片来看是一颗具备很高成像素质的产品，尤其在最近对焦距离上可以拍摄出景深较浅的照片。相比之下仅有160W像素的前置摄像头在画质细腻度以及宽容度上要逊色不少。


拧下固定主板的螺丝，共有五颗

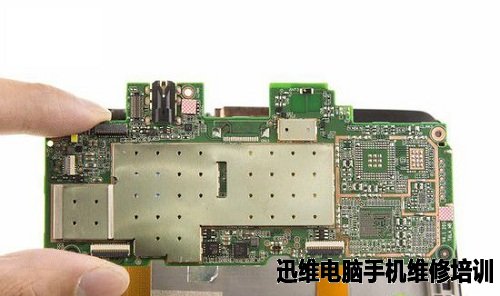

取出主板

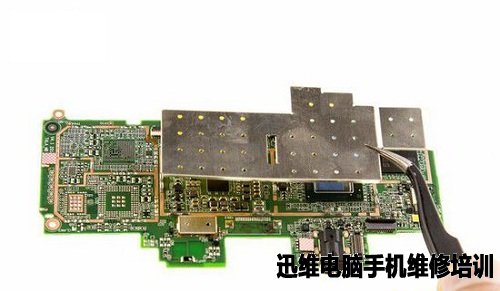

利用尖嘴镊子卸下主板屏蔽罩，为里面的芯片揭开了神秘面纱



　　联想平板小S拼搏版共有五颗螺丝固定主板，用料很足。卸下主板后，其内部芯片都被屏蔽罩覆盖，我们接着利用尖嘴镊子取下屏蔽罩。



主板底部压着同样采用触点连接的顶部扬声器

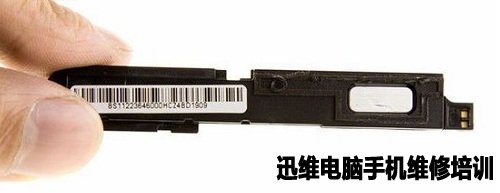

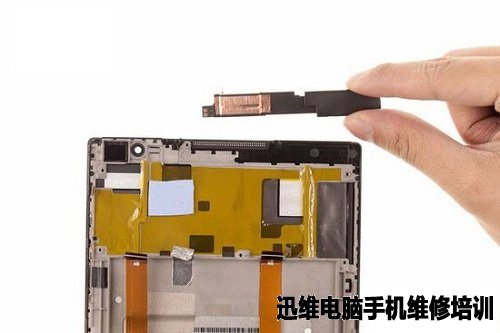

采用大音腔设计的顶部扬声器



　　卸去主板之后，主板下面的机身结构终于显现出来，我们不仅看到了处理器位置的导热硅胶帮助散热，还有黄色的防静电塑料将金属防滚架与主板分开。另外顶部扬声器也同样采用触点与主板连接。该机扬声器的音腔设计的非常大，从而带来更洪亮的声音，以及出色的低频，配合杜比音效可以带来出色的体验。

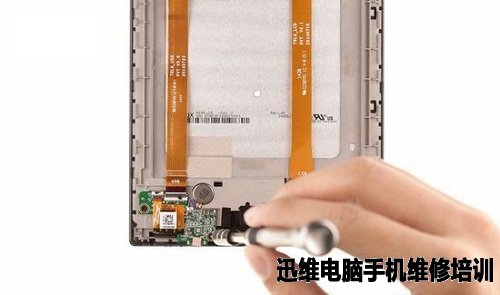

利用螺丝刀分离底部PCB上的两颗螺丝

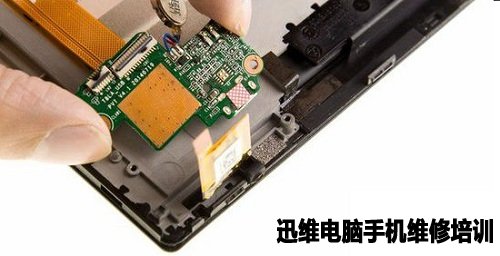

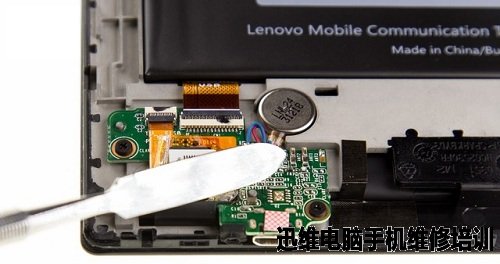

分离采用ZIF连接器连接的触屏排线，取出底部PCB



　　卸下了两个固定螺丝之后，再分离两个用ZIF连接器连接的排线，便可以将底部PCB取出。PCB上还焊接着线性质量阵子的两根导线，这是机身上唯一采用焊接方式连接导线的地方。

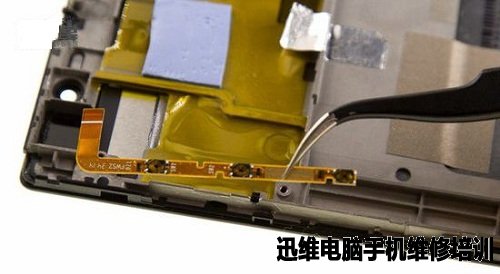

分离按键微动及排线





　　机身的按键微动有类似平衡杆的设计，但并不像iPad以及诺基亚N1那样精密。手感方面，触感绵软，键程稍短。

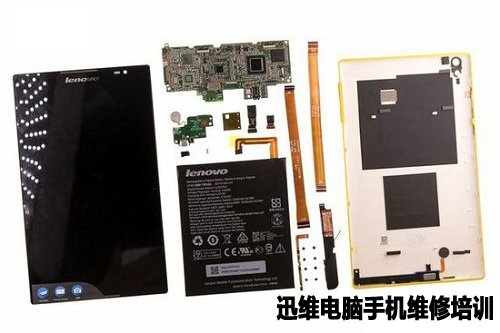

拆解全家福





通过本次拆解，我们能够得到的结论是：



　　1：该机主板采用5颗螺丝固定，拥有镁铝合金防滚架，设计结构强度高，好处就是耐摔抗造。



　　2：该机内存采用三星的，处理器因特尔的，触屏芯片Synaptic的，无线芯片博通的，几乎所有的芯片都是来自大厂产品，品质值得信赖。



　　3：该机采用大音腔扬声器，才保证了其出色的音频外放效果。



　　4：该机除了线性质量阵子以外，其它部件均采用接口连接，便于维修。
