从硬件角度来说，Oculus Touch表现虽不错。但是对缺乏触控板略感不满，Oculus Touch的追踪范围有限，算是一个“致命”缺陷。不过也因为追踪范围有限，安装才能如此简单。下面对其进行拆解！



　　打开手柄的电池仓盖子，里面是一枚不可充电的5号(AA)电池。使用可替换的电池可以省去很多麻烦，但同时也不怎么环保。

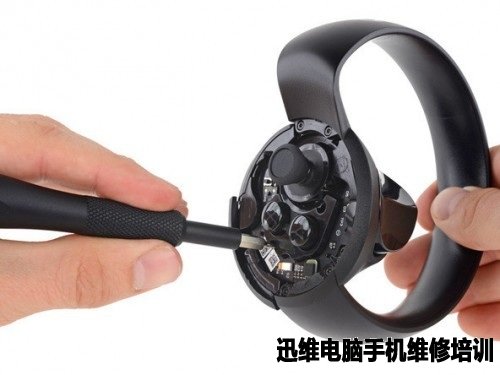

图1　Oculus Touch手柄拆解


　　取出电池后可以见到里面有一堆型号信息，揭开这块贴纸就可以见到螺丝了。不过就算把这里的螺丝卸掉也没有什么用，还是得从其它地方入手去拆解它。



图2 　Oculus Touch手柄拆解

图3　Oculus Touch手柄拆解


　　掏出又黑又热的加热棒加热手柄按键面板，轻轻地掀开面板，里面又是一大坨胶水。



图4　Oculus Touch手柄拆解

图5　Oculus Touch手柄拆解


　　卸掉面板后看到一枚隐藏的螺丝，打开后就可以一睹Oculus Touch手柄握把内部真容了。



图6　Oculus Touch手柄拆解

图7　Oculus Touch手柄拆解


　　再卸掉几颗螺丝，即可拆掉手柄那一圈红外LED传感器的塑料外壳，总共22颗传感器就这样围绕着整个Oculus Touch手柄。



图8　Oculus Touch手柄拆解

图9　Oculus Touch手柄拆解

图10　Oculus Touch手柄拆解


　　还记得之前打开的电池仓吗？里面是一小块电路板和一枚触觉震动电机，电路板上的元件大概和红外LED传感器以及电池有关，而触觉震动电机顾名思义是提供震动反馈的。



图11　Oculus Touch手柄拆解

图12　Oculus Touch手柄拆解

图13　Oculus Touch手柄拆解

图14　Oculus Touch手柄拆解

图15　Oculus Touch手柄拆解


　　再看刚才打开的手柄按键面板，掀开背面的电路板，里面是一大堆按键的微动开关。硕大的弹簧是AB/XY按键，保证按键手感软硬适中，同时还兼顾电容传感电路的开关。



图16　Oculus Touch手柄拆解


　　掀下来的电路板，红色部分是北欧半导体的nRF51822低功耗蓝牙及2.4GHz无线SoC模块，橙色部分是亚德诺半导体的AD7147单电极电容传感器控制器，下方黄色部分是invensense的MP651六轴组合陀螺仪和加速度计。



图17　Oculus Touch手柄拆解

图18　Oculus Touch手柄拆解


　　埋藏在手柄按键面板底部的是一条带状电缆，红圈部分是额外的两枚红外LED传感器，所以单只Oculus Touch的红外LED传感器数量应为24颗。橙圈部分是一个用于指示的LED灯，绿圈是一片非常灵敏的弹簧，当玩家把大拇指轻轻地从摇杆上拿起，电容传感电路就能对其进行识别，从而实现“竖起大拇指”的功能。



图19　Oculus Touch手柄拆解

图20　Oculus Touch手柄拆解


　　全靠“电容传感电路”，让玩家能够做出更多手部动作。



　　最后黄圈是Oculus或菜单键的按键开关，取决于是左手柄还是右手柄。



图21　Oculus Touch手柄拆解

图22　Oculus Touch手柄拆解

图23　Oculus Touch手柄拆解


　　集合图：



图24　Oculus Touch手柄拆解


　　Oculus Touch手柄拆解到此结束！
