快充移动电源——荣耀AP08Q拆解
使用撬棒从铭牌胶版处下手，慢慢分离出铭牌胶版。
图1 荣耀AP08Q拆解

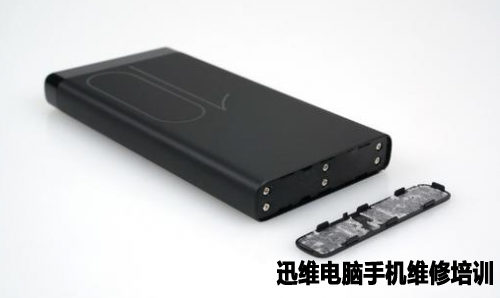

铭牌胶版通过双面胶纸与8个卡口固定起来，里面是限位拉紧胶版，用了6颗十字螺丝锁紧。
图2 荣耀AP08Q拆解

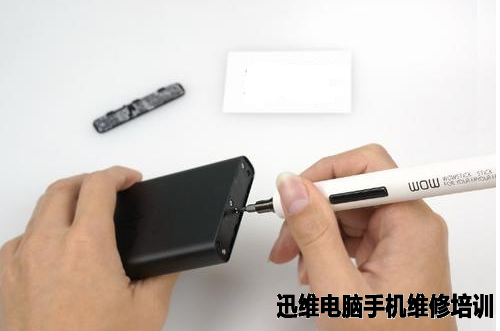

拧开锁紧螺丝。
图3 荣耀AP08Q拆解

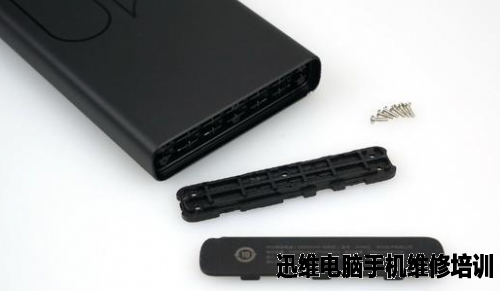

分离部件一览，移动电源内框架、限位拉紧胶版、表面铭牌胶板。
图4 荣耀AP08Q拆解

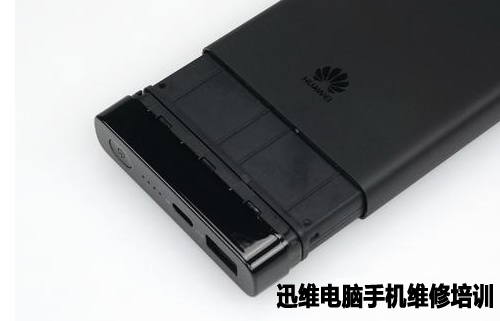

慢慢把内框架从不锈钢壳体拉出。
图5 荣耀AP08Q拆解
内框架整体一览。
图6 荣耀AP08Q拆解

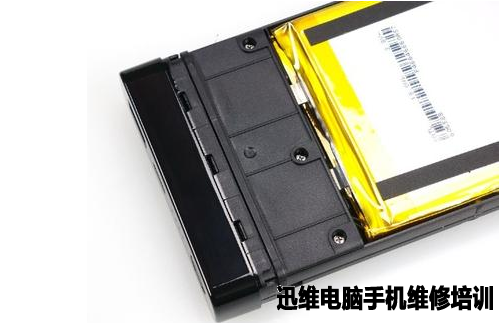

可以看到内框架与钢琴漆的外盖是两个不同的部件，内框架还有半块盖板使用3颗螺丝锁紧。
图7 荣耀AP08Q拆解

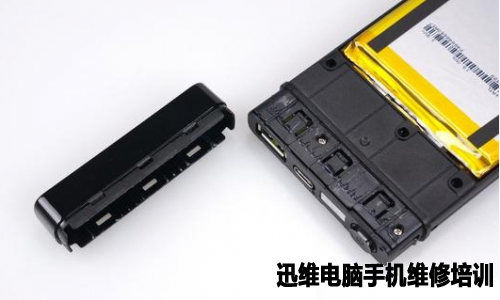

继续分离钢琴漆外盖，除了8个卡口扣紧外，还使用了少量胶水粘附避免松动，加强部件整体性。
图8 荣耀AP08Q拆解

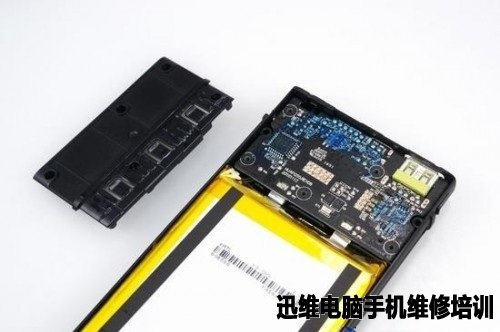

拧开3颗螺丝拆除盖板就可以看到PCB了。
图9 荣耀AP08Q拆解

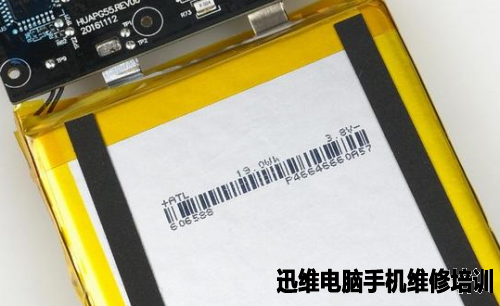

电芯使用的是两片ATL 3.8V高压电芯，5000mAh/19Wh，两块并联组成10000mAh/38Wh电池组。
图10 荣耀AP08Q拆解

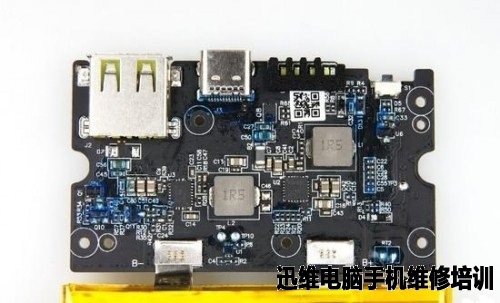

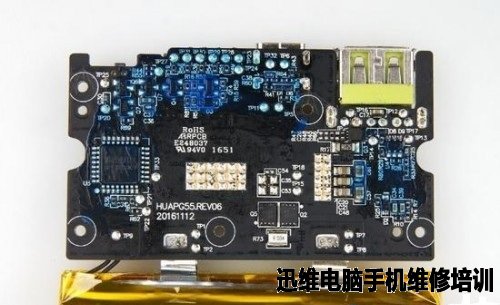

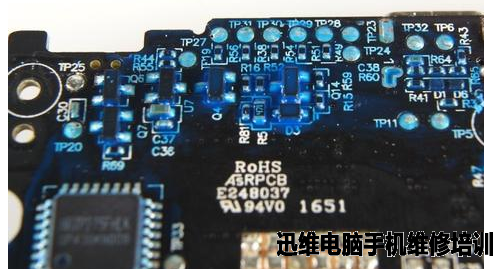

PCB正面一览，可见多处使用了防潮披覆胶，潮湿天气可以防止水汽在插孔分析进入后导致短路损坏。
图11 荣耀AP08Q拆解
PCB背面一览，同样使用了防潮披覆胶。
图12 荣耀AP08Q拆解

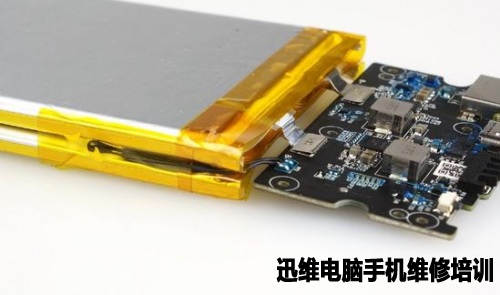

NTC温度探头埋在两片电芯之间，测温更加准确。
图13 荣耀AP08Q拆解

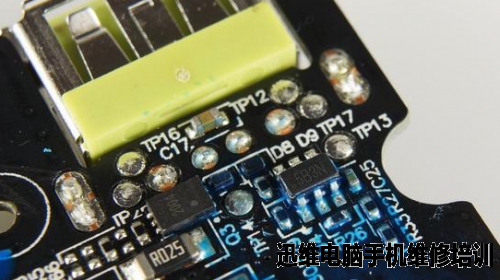

Type-A输出口，检流电阻MOS、丝印5B3N识别IC。
图14 荣耀AP08Q拆解

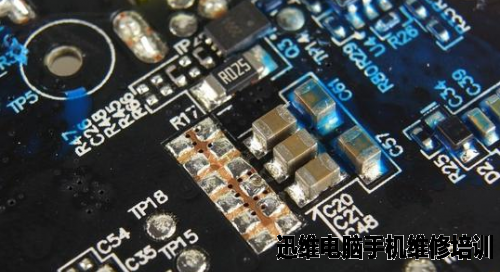

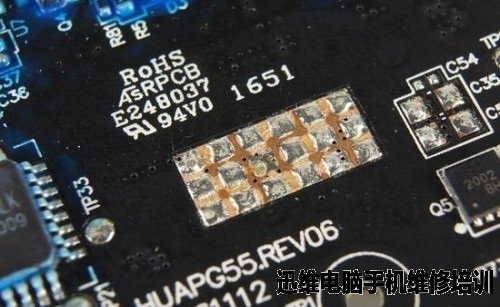

输出IC底部位置露铜铺锡加快导热。
图15 荣耀AP08Q拆解
图16 荣耀AP08Q拆解

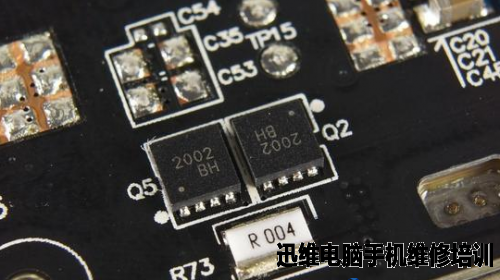

电池组保护板，低阻MOS+低阻高精度检流电阻，背面是美上美电池管理IC。
图17 荣耀AP08Q拆解

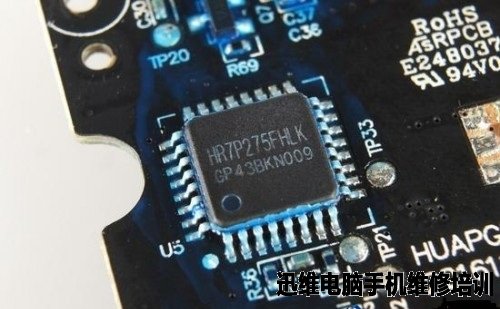

8位MCU内置12bit ADC 12通道，工作频率最高为20Mhz。
图18 荣耀AP08Q拆解

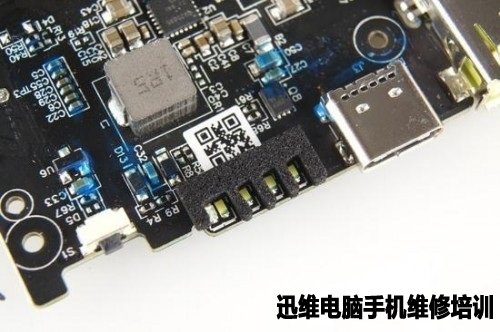

Type-C、电量显示按钮、开关全部使用防潮披覆胶处理。
图19 荣耀AP08Q拆解

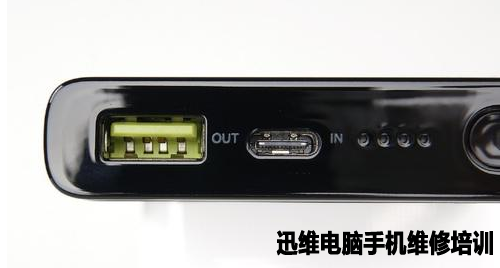

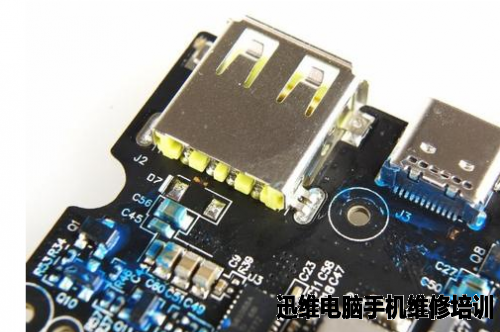

Type-A、Type-C接口细节，同样做了防潮处理。
图20 荣耀AP08Q拆解

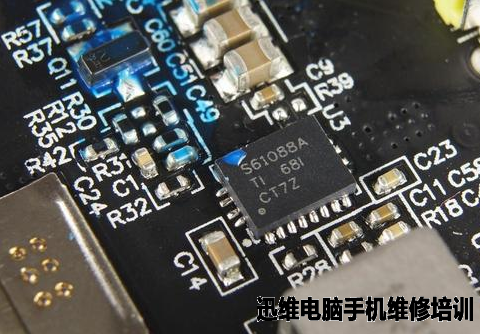

输出芯片是美国德仪TI TPS61088。
图21 荣耀AP08Q拆解
电量显示使用遮光海绵避免串光影响误判，可以看到在最左边的格子内设置了2颗LED，黄色荧光粉的是白色LED，负责常规模式显示，白色荧光粉是绿色LED，负责快充模式显示。
图22 荣耀AP08Q拆解
美国德仪TI BQ25895同步降压输入芯片，与TPS61088搭配使用组成方案。
图23 荣耀AP08Q拆解

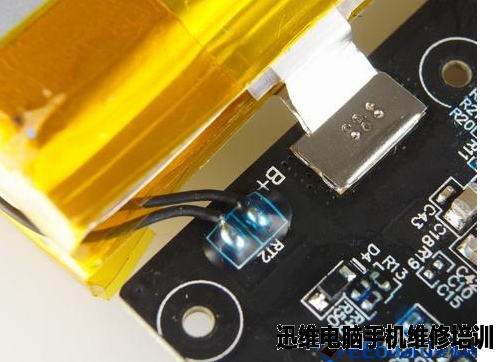

电池组NTC焊盘也做了防潮/紧固处理，电池组镍带焊接工艺是PCB上焊接铜片，再用铜片把两片镍带包裹套起来后点焊。
图24 荣耀AP08Q拆解

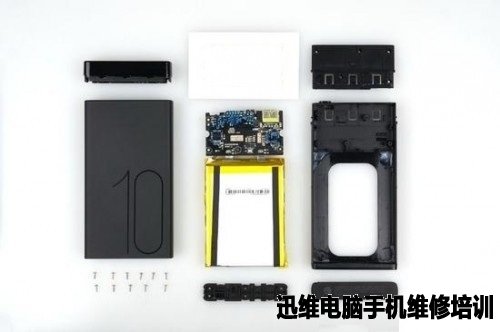

集合图：
图25 荣耀AP08Q拆解
