惠普HP1020黑白激光打印机卡纸不出纸故障维修
【机器型号】惠普HP1020 黑白激光打印机
【故障现象】打印机卡纸不出纸
【维修过程】
接到客户的一台惠普1020黑白激光打印机,故障是卡纸不出纸。根据我修理的经验,应该是定影辊上的齿轮橡皮圈磨损脱落,或者是加热辊上的润滑脂没了,导致定影膜不能与定影辊同步转动才卡住纸张。只有拆开才能解决。

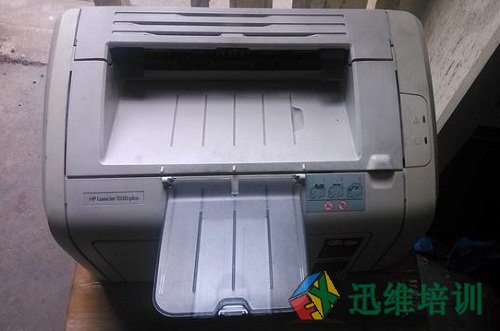

惠普1020激光打印机正面图。

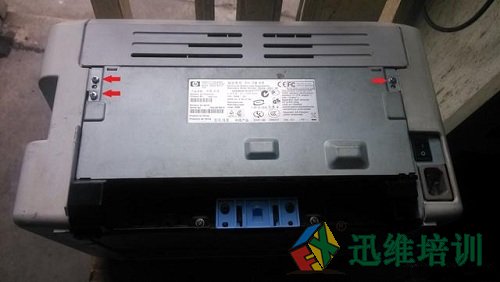

把打印机翻转,拆掉红色箭头处的3个螺丝。

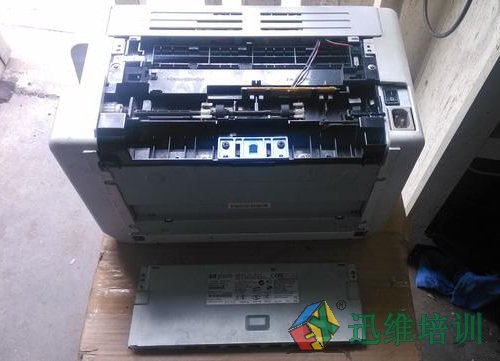

把后盖铁板往上抬一下就可以拆下了。

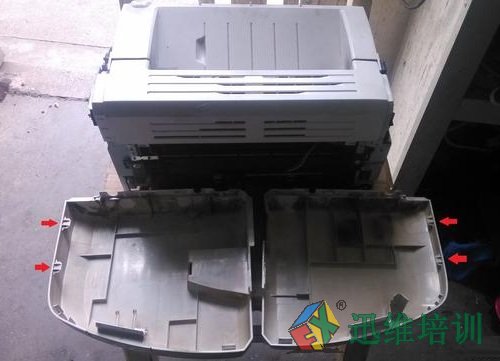

拆掉两面的侧盖,从后面先撬开,再上下撬开后往前推出。注意箭头所指的塑料卡口,是插入的。

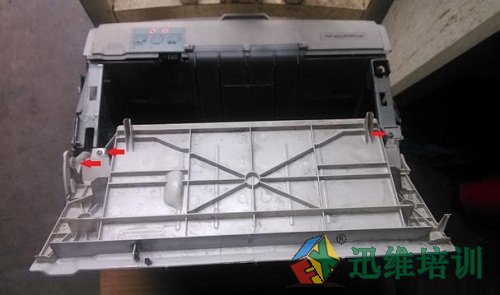

把上盖翻起,拆掉箭头处的2个固定螺丝,再拆掉箭头处一个塑料臂上的塑料卡。

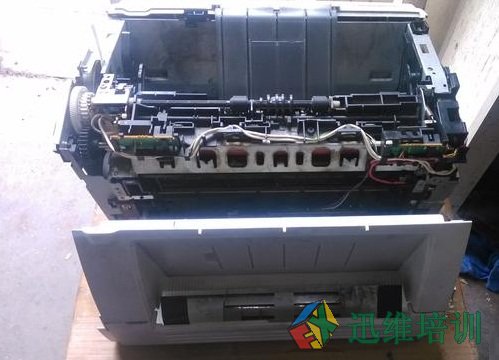

把上盖拆下来了。

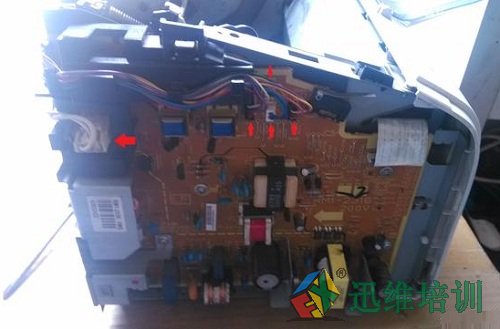

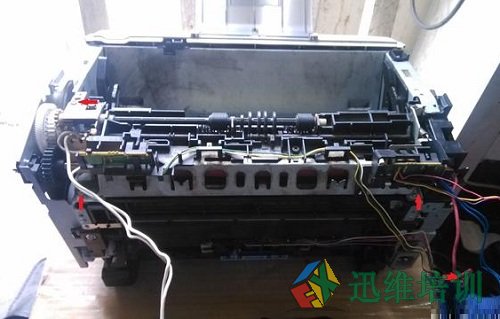

拔掉红色箭头处的5个接线卡座,把连接线拆开。每个卡座结构不一样,所以不需要记住。

再拆掉箭头所指的一根红色粗线,把定影组件上的3个固定螺丝拆掉,在箭头处。

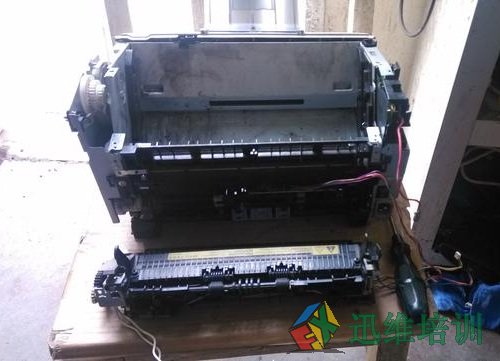

往上抬再往后拉,定影组件就可以拆下来了。

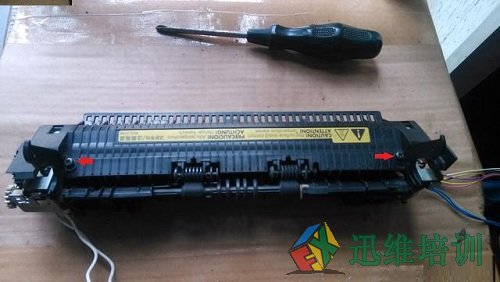

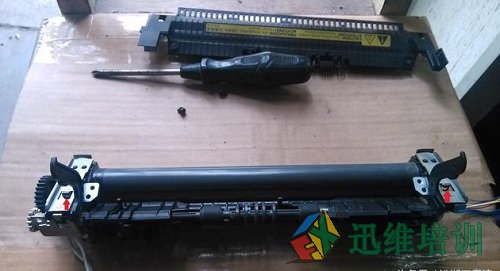

把红色箭头处的固定螺丝拆掉,把盖板拿下。

再拆下箭头处下面的2个弹簧,用小一字起子撬下来。

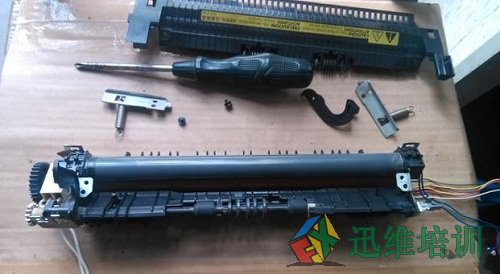

两面的压板就可以拆下了。

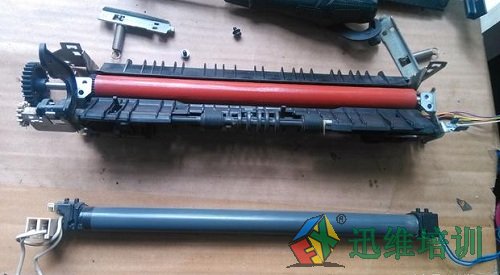

拆出加热辊。用手转动定影膜,发现转不动,里面没有润滑脂了。

拆出定影辊,发现齿轮橡皮圈没有坏,把它再安装回去。把箭头处的塑料块拆下,左右摇晃往外拔就可以了。

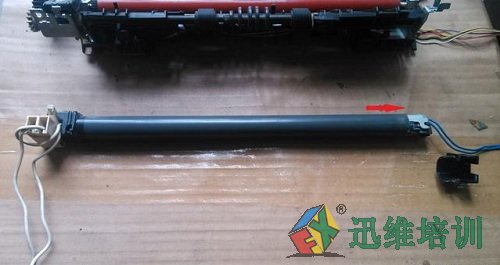

塑料块拆下后,把定影膜按照箭头方向拉出来。

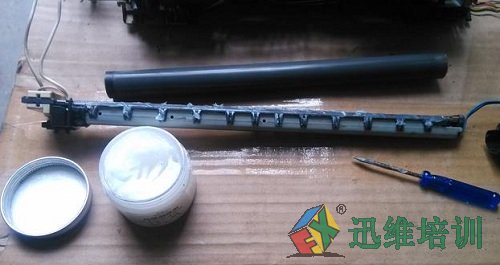

在加热辊上加好高级耐高温润滑脂(凡士林也可以),把定影膜安装好,用手转动感觉很轻松就可以了。
全部安装好后测试成功,老打印机又可以工作了。虽然浪费了点时间,但是修理成本也就1毛钱左右,一小瓶高级耐高温润滑脂才十几元钱。可以加100多次。最后说明下,这个定影膜也有叫它加热膜的。
