【机器型号】京瓷 P5021CDN

【故障现象】打印页有竖纹，双面打时更明显，而且竖纹位置不固定。


京瓷P5021CDN打印机打印页有竖条纹维修

【维修过程】


　　第一次拆彩色打印机。


京瓷P5021CDN打印机



　　右盖板 4色粉盒先摘掉。打开京瓷5021CDN维修手册。

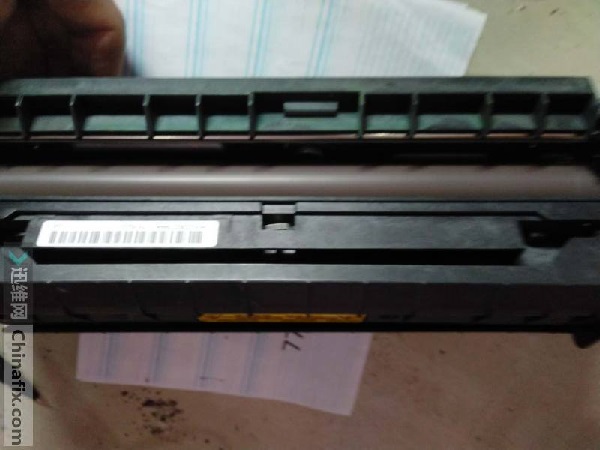

　　把硒鼓拆出来，感光鼓是内置的。





　　中间是硒鼓+转印带，类似抽屉，可以直接抽出来。





　　这块拿出来时很特殊，之前维修没有见过这种结构。



　　4色打印，原来是这么个原理，4个感光鼓成的像，会汇合到一张主转印带的东西上，它类似一个总感光鼓外膜。


手册是这么描述的：


　　主转印部包括转印清洁单元，转印带和面朝各个感光鼓的 4 个主转印辊。打印彩色图像时，通过向面朝各感光鼓的主转印辊施加偏压，各感光鼓上形成的单色墨粉图像被重复转印到转印带上，然后形成全色墨粉图像。此外，主机上安装的 ID传感器还可以测量转印带上的墨粉浓度。


　　完成次级转印后，转印清洁单元收集转印带上的残留墨粉，并作为废粉送至废粉盒内。



　　手册上提示，不能用手摸。



　　下面就是硒鼓。上下2部分，叠放在一起，可以直接拿开。





　　里面很脏，到处都是粉。这机器超负荷运转，2周内打了3万页。



　　这是转印带上的废粉，废粉仓已经满了，一堆废粉在刮板附近。刮板刮不干净，用手转了一下，有条纹状的废粉留在转印轨道上。






　　取下来，把废粉全部倒了出去。画了一个简图，大概是这么个原理。


京瓷P5021CDN打印机打印页有竖条纹-手绘图

　　因为转印带是在运动的，所以废粉仓里面的螺杆，它是静止的。转印带带着废粉，遇到刮刀，被刮进废粉仓，废粉顺着螺旋导杆的叶片方向运动，移动到废粉出粉口的一端，然后落到了黑色的硒鼓废粉仓内。


　　所以这个打印机，出来的废粉颜色，CMY只出各自颜色的废粉，只有黑色的废粉仓，出来的是五颜六色的废粉。

　　转印带上的废粉为啥排不出去？是废粉卡在螺旋杆里面了，导致废粉越堆越多。个人感觉，这是设计缺陷。可以搞成类似1120粉盒里面的大小2个正反螺旋。一个小的反螺旋，用于疏松。



　　观察了一下感光鼓，没什么磨损。表面光滑良好。看看机器里面的激光单元。



　　里面脏得很，不过不用管它。4片玻璃上面，有电机带动的4个清洁小车，像个来回拖地的机器人一样。机器面板上有个叫LSU清洁的，就是启动的这个清洁机构。



　　这是后盖部位的定影，拆下来用手灯照了一下，定影辊没有积碳，情况良好。

京瓷P5021CDN打印机打印页有竖条纹维修

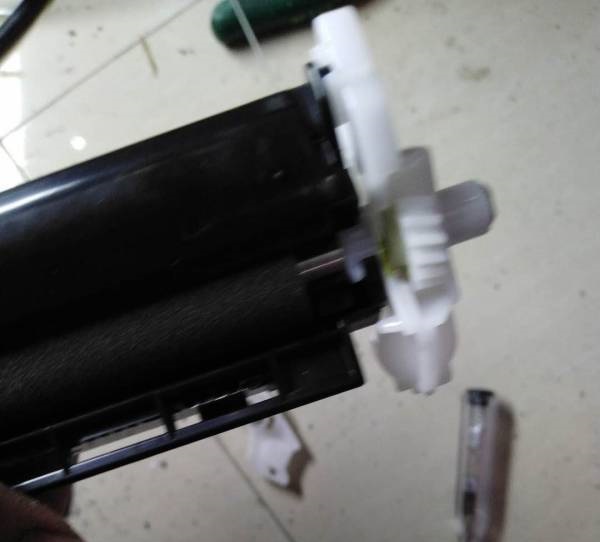

　　这是次级转运单元，上面有一个毛辊，拆开打扫了一下上面的废碳粉。重新安装好，打印OK，打印页竖条纹已消失。
