HP M1005一体机卡纸 更换定影膜维修案例
机器型号：HP M1005一体机
故障现象：定影膜老化积碳严重，导致卡纸。

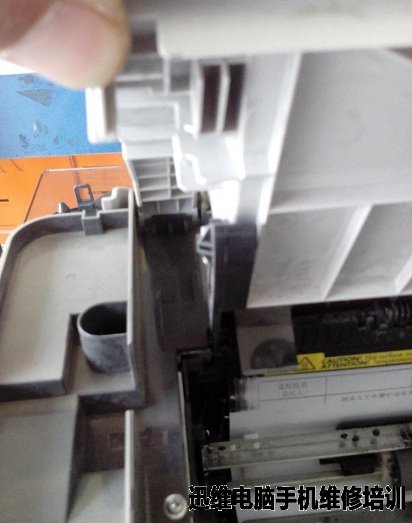

HP M1005一体机卡纸 更换定影膜维修 图1
拆机过程：

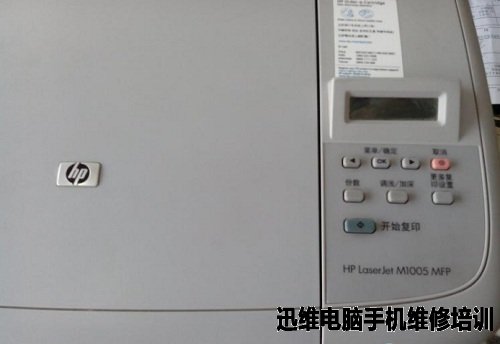

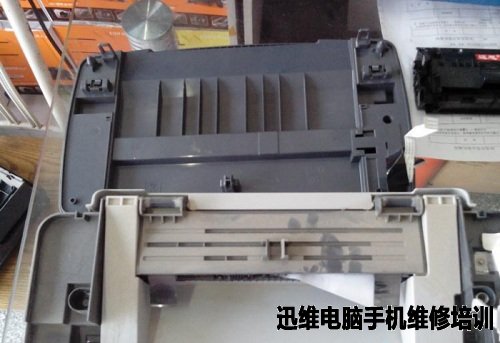

1、取掉上盖
HP M1005一体机卡纸 更换定影膜维修 图2

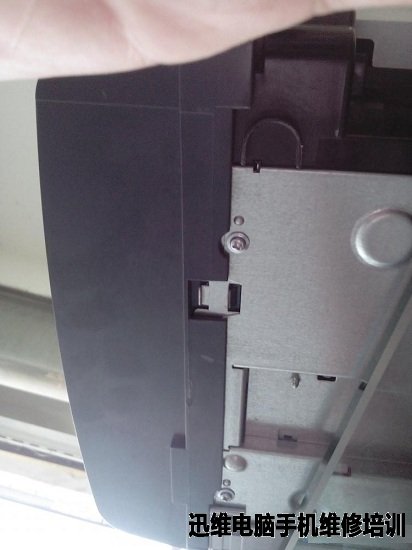

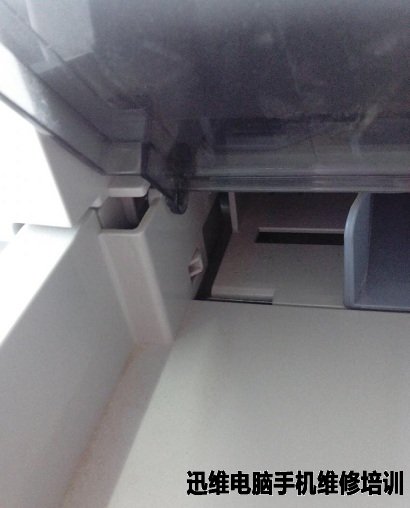

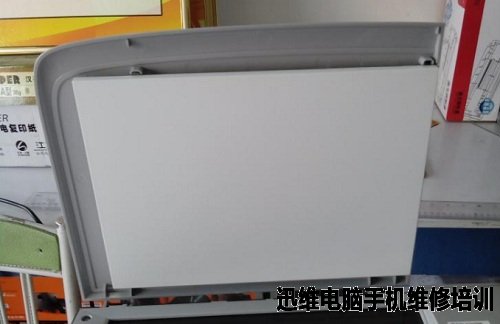

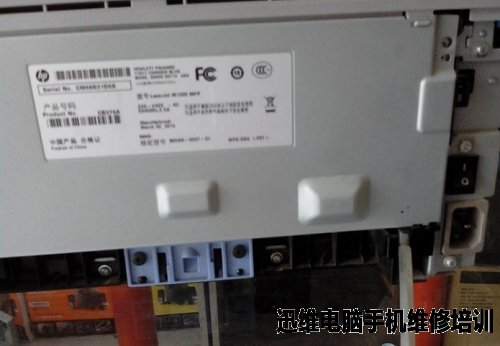

2、拆两边侧面的挡板（拆时注意方法，两边侧面挡板下边都有一个卡扣）。
HP M1005一体机卡纸 更换定影膜维修 图3
HP M1005一体机卡纸 更换定影膜维修 图4

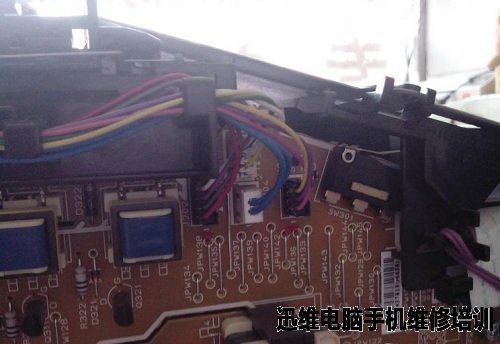

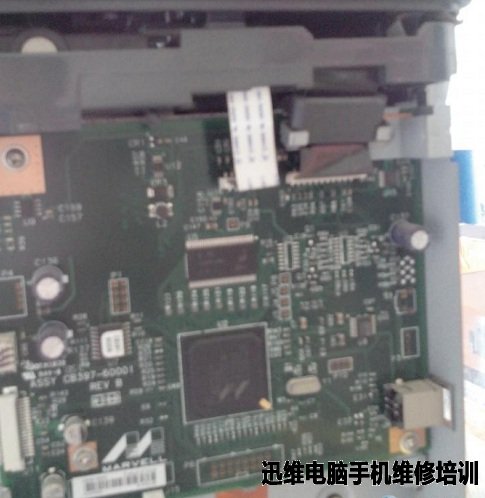

3、拆掉挡板后可以看到这是电源板，上边有2根排线，白色排线是连接操作面板，黑色一根是连接扫描头。
HP M1005一体机卡纸 更换定影膜维修 图5

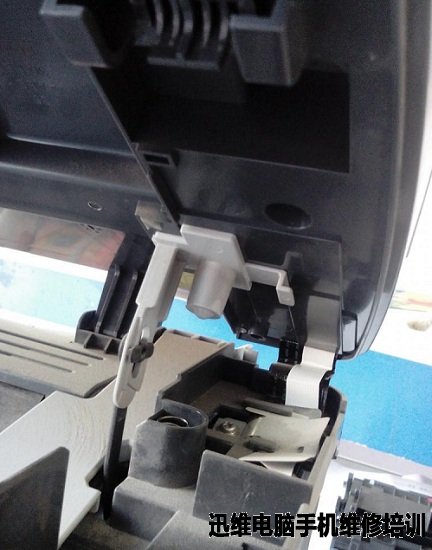

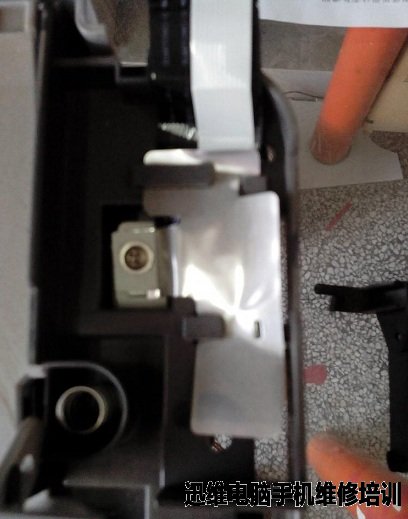

4、拆开上面扫描单元，注意需要拆下图中白色的卡扣，整个扫描部分就可以取下了。
HP M1005一体机卡纸 更换定影膜维修 图6
HP M1005一体机卡纸 更换定影膜维修 图7
HP M1005一体机卡纸 更换定影膜维修 图8

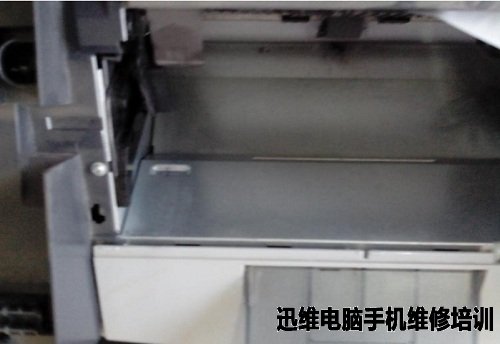

5、拆掉下边的纸盒，注意图片中有卡扣，用起子顶一下就可以取下来。
HP M1005一体机卡纸 更换定影膜维修 图9

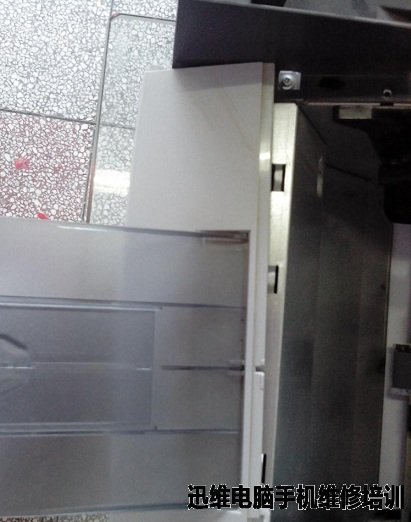

6、拆掉前边挡板，用扁口起子撬一下就可以取下。
HP M1005一体机卡纸 更换定影膜维修 图10
HP M1005一体机卡纸 更换定影膜维修 图11

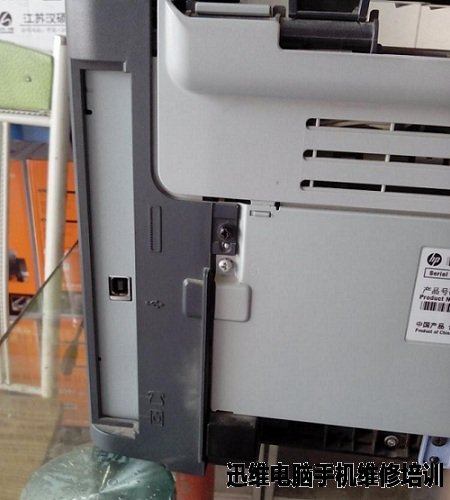

7、拆掉上盖周围6根螺丝，全部拆下后，可以取下上盖。然后再拆下背面的金属档板。拆金属档板时需要用扁口起子往上撬一下，两边都撬一下就可以取下。
HP M1005一体机卡纸 更换定影膜维修 图12
HP M1005一体机卡纸 更换定影膜维修 图13
8、拨掉电源板上的4组接线，和后边一组排线，然后将线从固定架子上放出来。
HP M1005一体机卡纸 更换定影膜维修 图14
HP M1005一体机卡纸 更换定影膜维修 图15

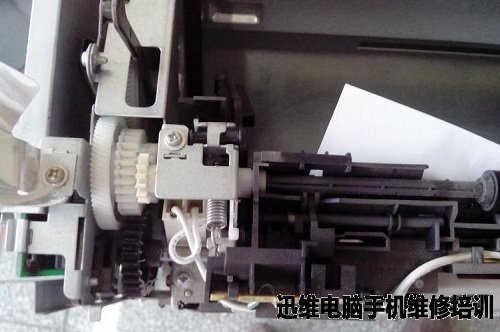

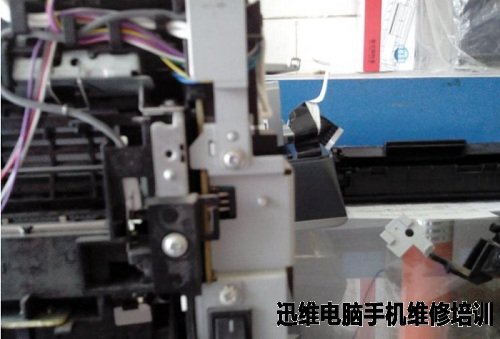

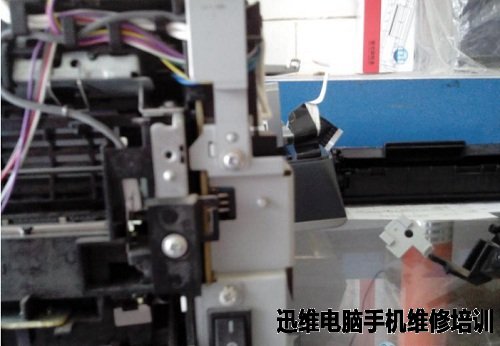

9、拆下定影和加热组件的3颗螺丝，注意3颗螺丝的位置。左侧2颗，右侧1颗。
HP M1005一体机卡纸 更换定影膜维修 图16
HP M1005一体机卡纸 更换定影膜维修 图17

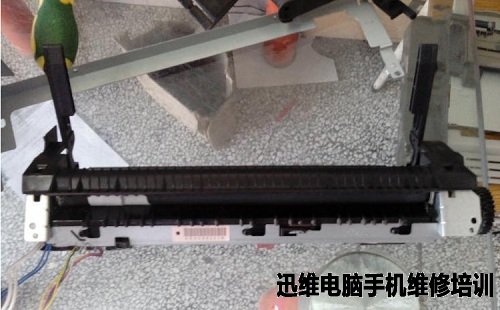

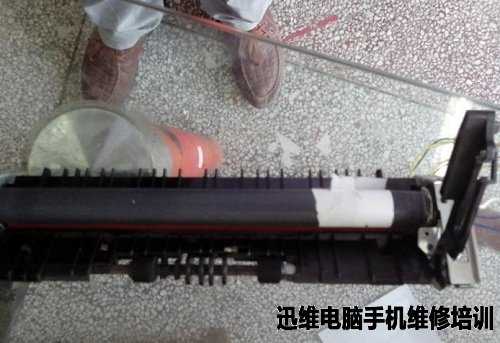

10、可以取下整个加热和定影组件了。拆掉注意那个白色的地方，就是因为白纸卷在上边。
HP M1005一体机卡纸 更换定影膜维修 图18
11、拆开定影膜外边的塑料盖子，（两边共有2颗螺丝）就可以看到定影膜了。
HP M1005一体机卡纸 更换定影膜维修 图19

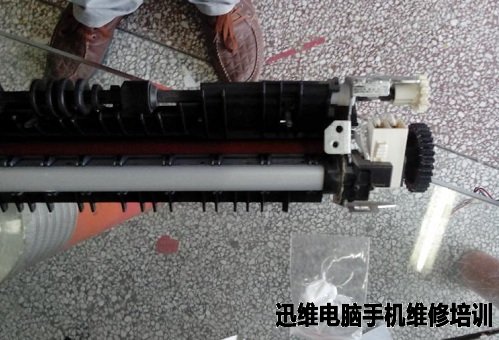

12、拆掉两边的2根拉簧，就可以取下定影膜。定影膜有一头是小头，可以取下，将定影膜直接抽出来的。然后更换定影膜，注意需要在2头位置加点润滑剂，一般在你买定影膜时会附送的。
注意：定影膜有一头有一圈颜色较深，那一头朝里安装即可。
HP M1005一体机卡纸 更换定影膜维修 图20
