示波器修HP笔记本外接不显

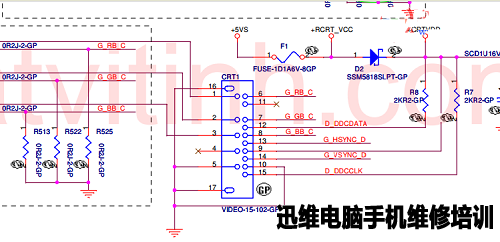

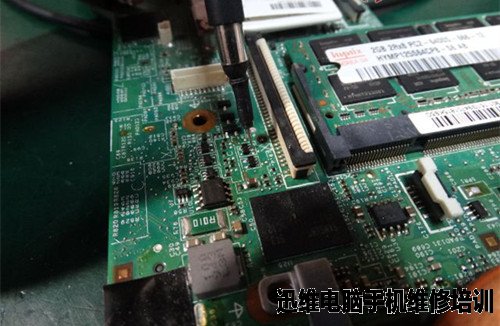

一台HP笔记本外接不显，内接正常，拆机，示波器检测VGA接口1、2、3脚R.G.B信号正常。
示波器修HP笔记本外接不显（图1）
示波器修HP笔记本外接不显（图2）

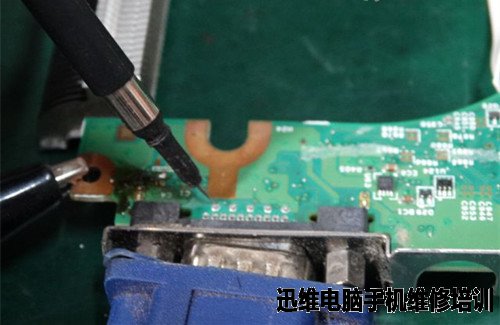

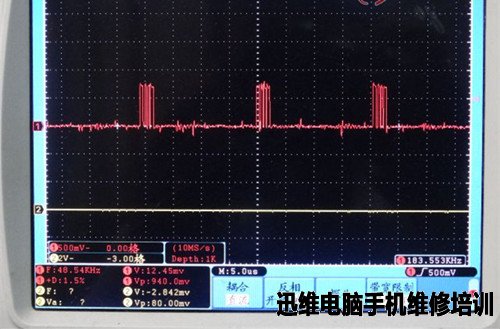

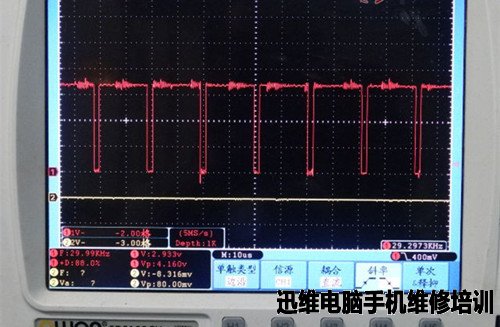

测13脚行脉冲信号正常，测14脚没场脉冲出现。
示波器修HP笔记本外接不显（图3）
示波器修HP笔记本外接不显（图4）
示波器修HP笔记本外接不显（图5）

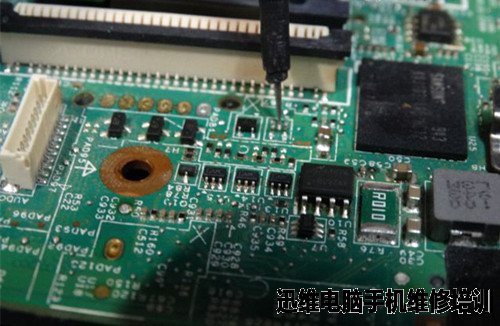

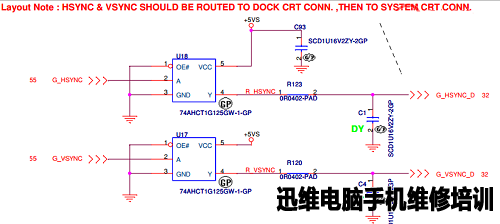

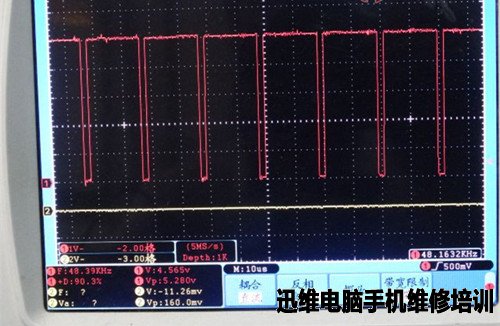

一路追查，查到U18第2脚和第4脚行脉冲信号输入输出正常，而U17第4脚没输出信号，第2脚也没输入信号。
示波器修HP笔记本外接不显（图6）
示波器修HP笔记本外接不显（图7）
示波器修HP笔记本外接不显（图8）

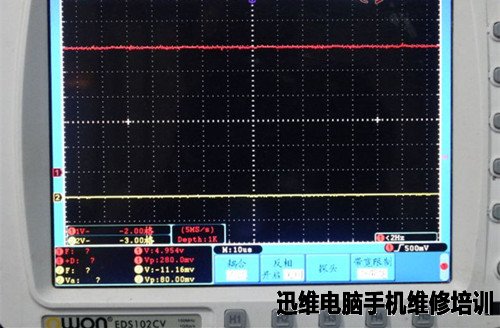

但第2脚电压明显高了很多，达到5V。
示波器修HP笔记本外接不显（图9）
示波器修HP笔记本外接不显（图10）

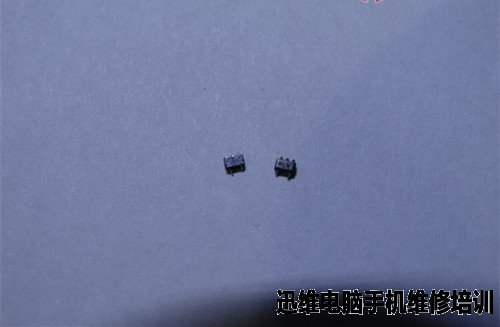

此脚另一端经一电阻接显卡，怀疑U17内部损坏从而抬高了2脚电位，拆下U17，示波器测第2脚，场脉冲出现。
示波器修HP笔记本外接不显（图11）
示波器修HP笔记本外接不显（图12）
判定U17损坏，料板上找一颗换上。
示波器修HP笔记本外接不显（图13）

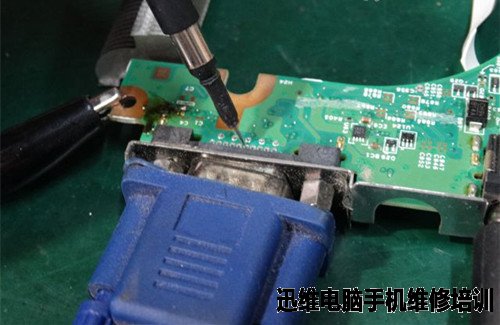

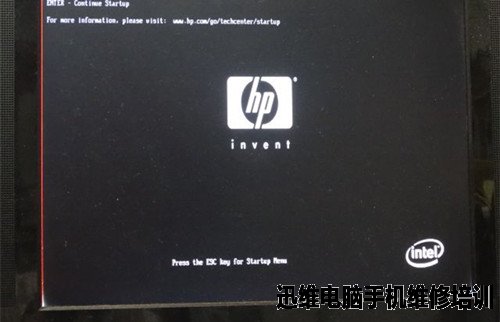

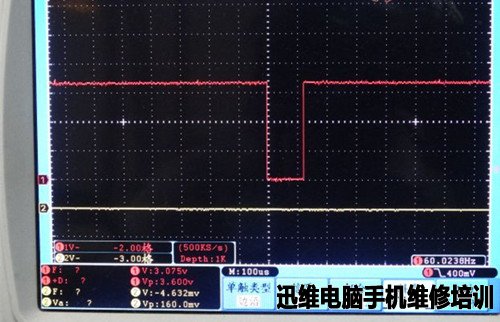

测U17第4脚场脉冲输出正常，看外接显示器已点亮。
示波器修HP笔记本外接不显（图14）
此故障估计是U17内部接地开路，第5脚供电电压直接输给第2脚，从而抬高了2脚的电位，导致显卡输出的场脉冲信号无法传输。
