品牌：SONY

　　型号：PCG-3E5P

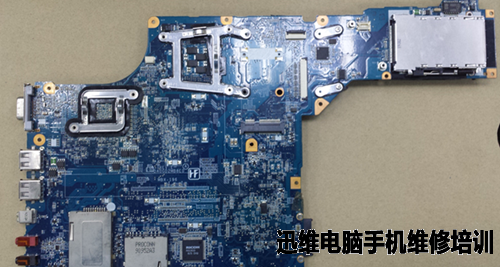

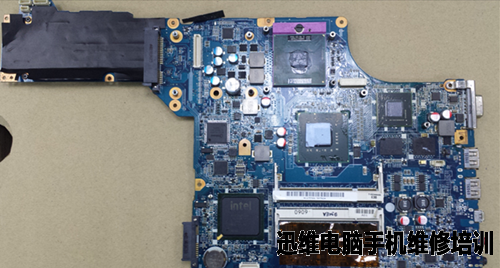

　　下图为主板正反面

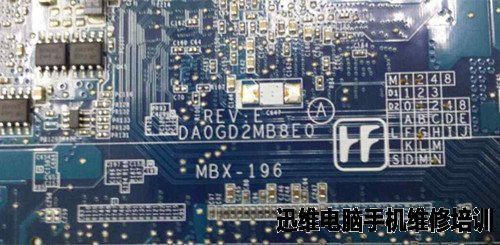

　　板号

　　故障：不触发，修好不触发问题后上电电流到 0.31掉电。

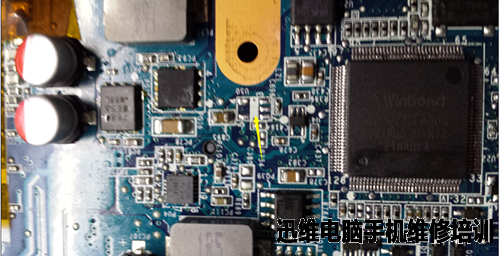

　　拆机后测量待机3V 5V，发现只有5V，无3V，这个主板有图纸，看了下图纸分下了下，此机待机3V是按开关之后，由IO开启的。顺便看了下IO旁边，被明显拆掉了一个小5脚的IC

　　看了下图纸得知是 IO的供电

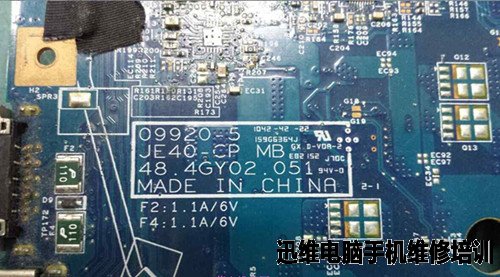

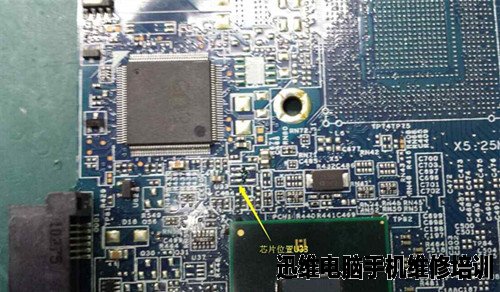

　　简单地测试了下这个5脚小IC的 1脚 和3脚正常，应该是被拆掉料了，只需要找一个就好了，可是这个东西不好找啊！此处我就不废话了，最后在ACER JE40-CP的主板上找到了一个引脚完全相反的芯片，请看清楚，是完全相反的芯片。这里我把板号还有芯片位置发图片上来，方便大家日后寻找。

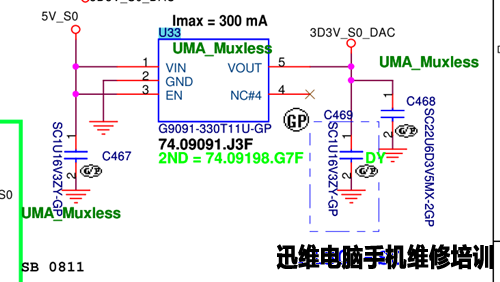

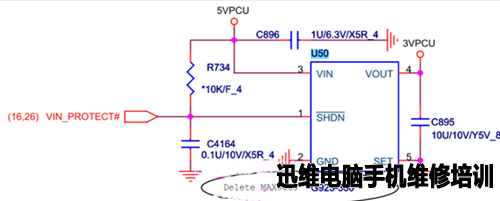

　　引脚定义看图

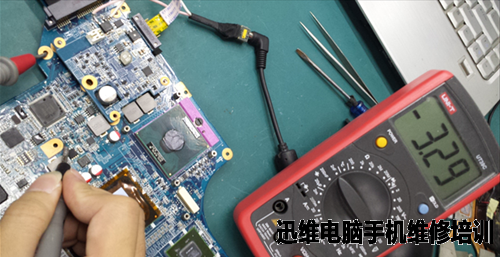

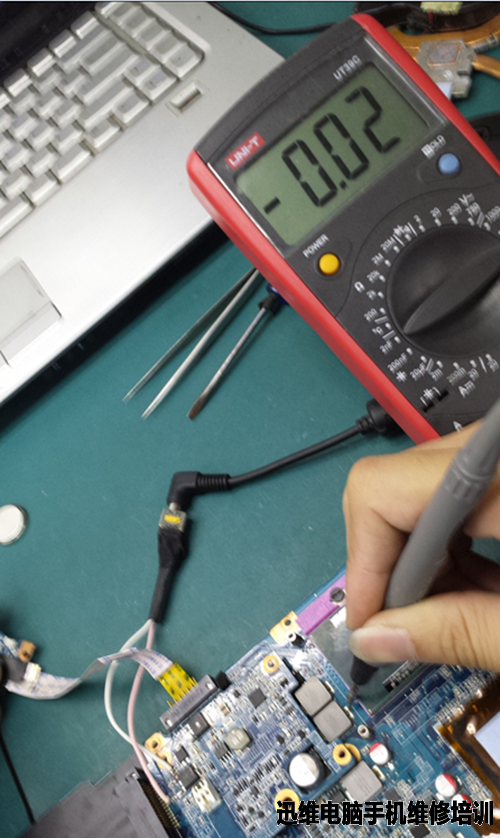

　　仔细核对上面两幅图纸，1脚 3脚 4脚 5脚，看仔细就知道是完全相反的，所以只需要把芯片的字朝下，肚子朝上焊接就可以了，换上插电，电压3.3V出来了，看下图（此处注意：由于肚皮向上，所以要把芯片的引脚往下压，压的时候多注意下，别把芯片引脚压坏了，我这个换了第一个，第3脚压坏了，导致芯片工作有时候有3.3V出来有时候没有，用示波器打电压是有波形的，后面又换了一个就稳定了）

　　修到这里才是还原了原来的故障而已。

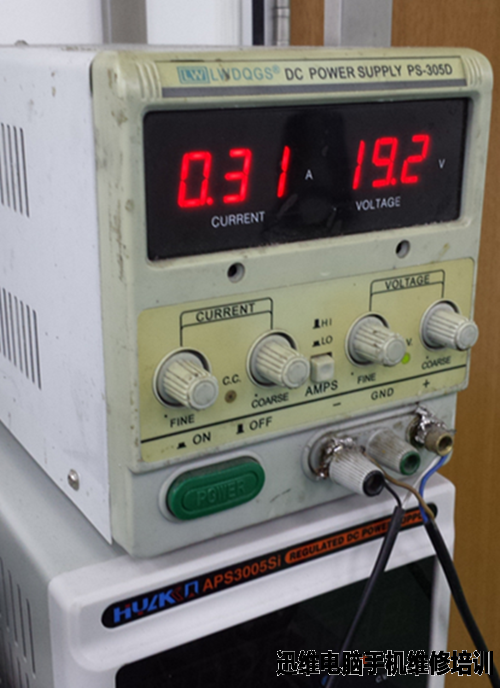

　　上CPU开机电流到0.31掉电

　　掉电首先怀疑是不是缺电压引起的，经测量发现缺少CPU供电

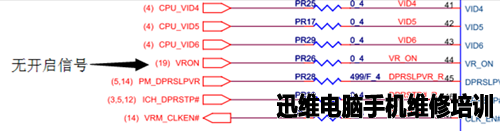

　　CPU供电芯片型号是 ISL6262A,，44脚的开启信号没有。

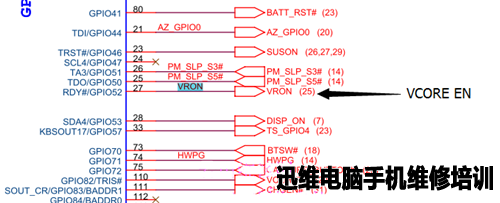

　　此信号是IO WPC775L 第27脚发出来经过PR26这个0Ω的电阻到达 ISL6262A第44脚的。



　　这里由于别人动过，也没多测量，直接就把IO干了，更换后故障一样不出VRON.

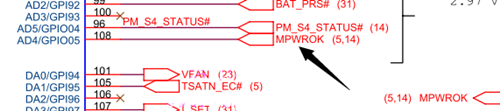

　　深呼吸了一口气，仔细想了下，IO不发出VRON，是不是由于缺少其他电压的PG引起的呢！于是看了下图纸找到了这个信号 MPWROK，IO的 108脚

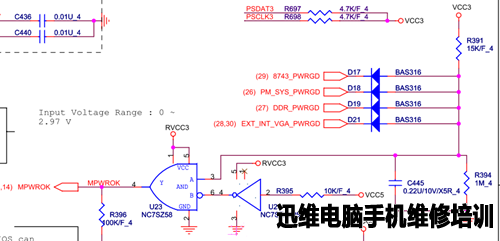

　　这个信号是怎么产生的呢！请看下图



　　右上角那边有4个二极管并排着，有4个PG信号，这些PG信号是各大供电正常之后发出来的，都有产生，所以4个二极管处于截止状态，所以VCC3经过电阻R391给U23第三脚提供一个3V的电压。

　　U23跟U24这两个门电路相信很多人都不懂，包括我也不懂，我们先不看他们，先看MPWROK这个信号，这个信号它肯定是个高电位对不对？知道这个结果，我们再来看U23跟U24，我找了下他们的PDF

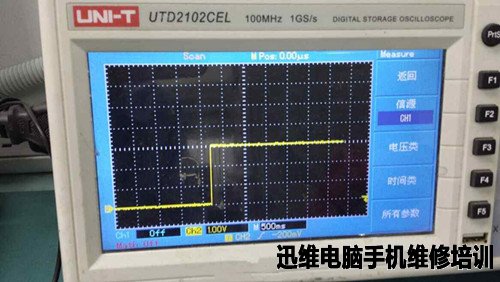

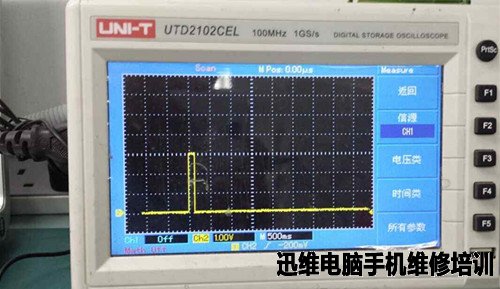

　　U24好理解，高电位进，低电位出；低电位进，高电位出。从图纸可以知道，U24的第二脚由一个10K的电阻 R395上拉，得到一个高电位，那么，它第四脚产生了一个低电压给了U23，这里我抓了下图，通电瞬间会跳变一下，从低到高，瞬间变低。

　　那么接下来我们看下U23怎么工作。

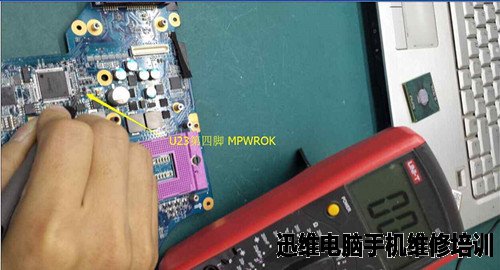

　　U23，两进一出，从上面我们得到的结果是，3脚高电位进，6脚低电位进，U23在供电正常的情况下第四脚要输出一个高电位。当时实际上这个引脚测试不到高电位，把这个IC的第四脚翘起测试到有高电位出来



　　既然芯片高电位有出来，那么就是后面电路拉低了这个电位。

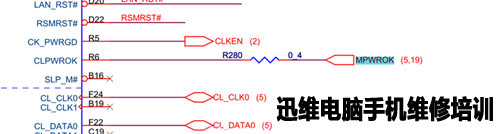

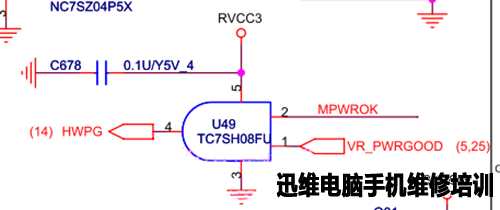

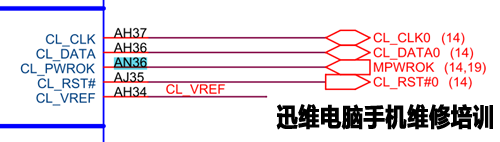

　　MPWROK这个信号除了给IO，还给了南桥的R6脚，显卡的AN36脚，还有U49第二脚。

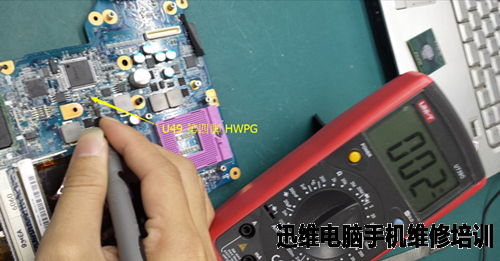

　　两个BGA芯片跟一个小IC，首先把小IC拆了，MPWROK还是没有出来，这个时候才想起来去测下对地阻值，发现MPWROK跟HWPG都对地短路了。



　　这两个信号都到IO跟南桥，前面IO已经换过了，剩下的只有南桥，把南桥拆了就好了。

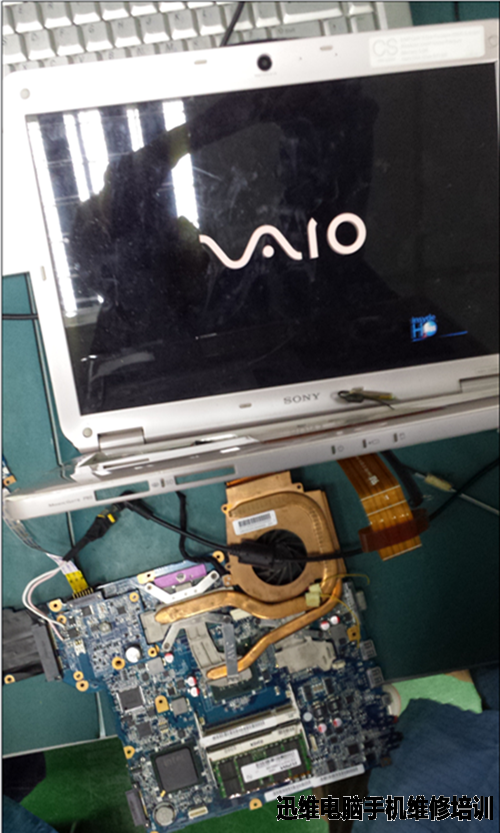

　　附上一张修好的显示图
