机型：联想E50



　　故障：待机0.02不触发



　　收到客户的一台联想E50机器，拔下电池，接上恒流源，待机0.02，按下开关无反应。



　　拆开机器，取下主板，目测下主板，发现主板有三处进水。然后清洗干净，加焊进水部分，接上横流源，按开关还是无反应。万用表测量电源接口19V正常输入，公共端无输出，打开图纸，找到隔离保护电路最后一个MOS管PQ54，S级19V电压输入，D级无输出，G级控制19V，PQ54是P沟到的MOS管，低电平导通，G级电压应小于S级电压才会正常输出。看来问题就在G级控制电压出问题。

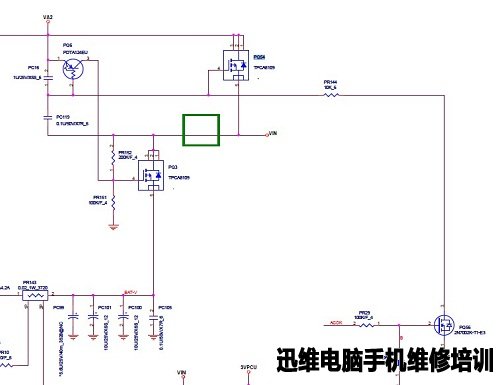

　　从图中可以看出，PQ54的G级一端连接PNP三极管PQ6的B级，另一端经过10K电阻PR144连接N沟道3脚MOS管PQ56的D级，S级接地，ACOK信号经过100K电阻PR29到G级。



　　电源接口19V经过前面的电路到达VA2分两路，一路到达PQ6的C级，一路到达PQ54的S级，经过测量，PQ6的B级19V，PQ54的G级也为19V。经过分析，只有ACOK信号为高电平时，PQ56才会导通，对地。由10K电阻PR144与三极管PQ6内部电阻分压（PQ6为带阻三极管）PQ54的G级才会得到一个低电平，PQ54才会正常导通，输出19V。



　　经测量，ACOK信号无输出。查找ACOK信号源头，ACOK信号是由ISL88731A输出，ISL88731A是一个充放电管理芯片。

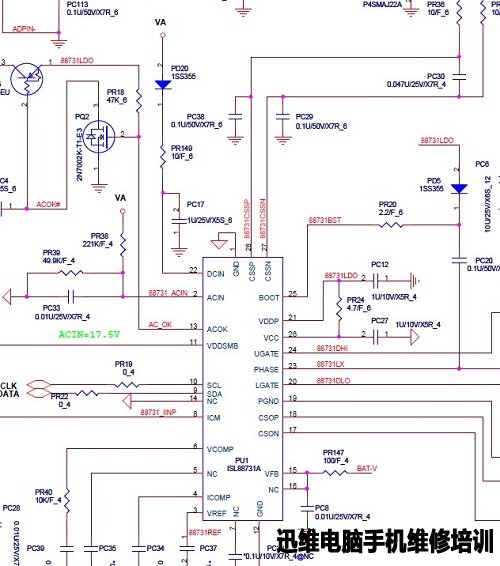

　　从图中可以看出，AV经过PD20给ISL88731的22脚供电，芯片在得到主供电后，就会在21脚输出88731LDO的线性电压，21脚的线性电压为芯片26脚的VCC，和28脚的BOOT激放电路进行供电。正常后就会在第3脚输出2.5V左右的VREF的基准电压。



　　同时AV又经过PR38和PR39串联分压得到3.5V左右的一个ACIN电源检测信号，这个信号电压会和ISL88731A在待机正常后在第3脚产生的VREF基准电压进行比较，当高于VREF时就会在13脚输出ACOK的信号。经过测量，2脚ACIN无输入，PR38一端19V输入，无输出，测量阻值，无穷大，找不到同样阻值的电阻，然后料板上找到阻值接近的电阻换上，测量ACIN4.5V，3脚VREF3.1V，有点不正常，ACOK没有输出。怀疑IC坏了，找不到原件代换，就放到一边了。到下午运气比较好，对面店铺有一台无法修复的联想E40，经过跟老板商量，同意我拿来拆原件，然后把ISL88731换上，索性把两个电阻也给换了。测量ACIN3.5V正常了，13脚ACOK也正常的输出了5V的一个高电平。ACOK正常输出，经过PR29，PQ56导通对地，拉低PQ6的B级，PQ54的G级控制变成5V，PQ54正常导通。公共端19V产生，结果总是让人意外，以为搞定了，竟然有微短路，网卡芯片短路，EC发烫。

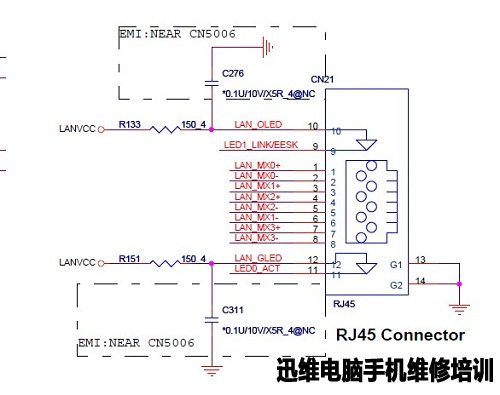

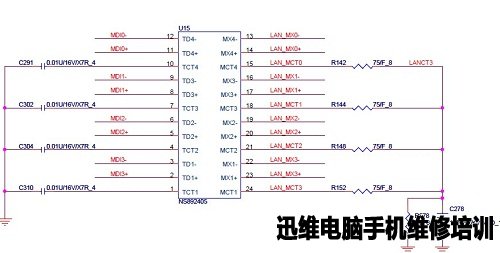

　　接上电源，测量10脚、12脚LANVCC电压，R151一端3.3V，一端0V，量阻值，无穷大，换掉，暗暗高兴，可是接上电源接上网线，F12调成网卡启动，接口灯不亮，网线启动也看不到MAC。看来问题还没解决，继续。

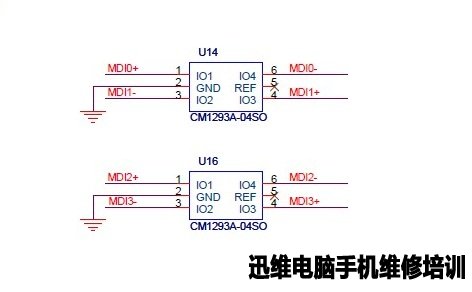

　　然后量网桥边上U14，U16这两个管子，发现U14的阻值才006，U16是200多，具体忘记了，换掉，继续用网卡启动测试。还是灯不亮，找不到MAC。没了思路，干脆把网桥也换了吧。网桥不能用风枪吹哦，里面全是小铜丝，吹一个坏一个。用烙铁一边一边的撬开，把网桥换上，网卡启动，还是一样的不行。然后测量跟网桥相连的4个块头比较大的电阻，全部无穷大，换上。





　　继续测试，还是不亮，找不到MAC。一时间没有了思路。一个无意识的动作把硬盘下面那一层绝缘皮撕开，尽然发现了网卡多少脚哦，忘记了，有跟数据线断了很长一节，这个高兴啊，飞上线，测试，好了，继续网卡启动，终于，接口灯亮了，也能看到MAC码了，果断装机，没装螺丝，继续测试，USB接口有一个不能,其它的都正常，拆下机器量阻值，正常为500左右，有一个脚为0，把板子翻过来，认真一看，有一个4个脚的小电感，非常小那种，一个脚断线了，焊盘都断了。也懒得拆电感来换了，太小了，直接用线连上。开机试机，终于能用了，继续测试其它项，完全正常了。到这里故障全部修复！
