联想B470E待机偏高不触发故障维修

【机器型号】：联想B470E

【主板版号】：10250-2N

【故障现象】：待机偏高，不触发

　　这个机器的故障不固定，很容易走弯路，也不是经常修的故障（铁壳烧毁，CPU烧坏，不出CPU供电，不出集成显卡供电，换HM65，刷BIOS，更换51123.更加EC，），和联想B470打交道多年，这个故障之前没有遇见过，整整绕了我两天。

【维修过程】

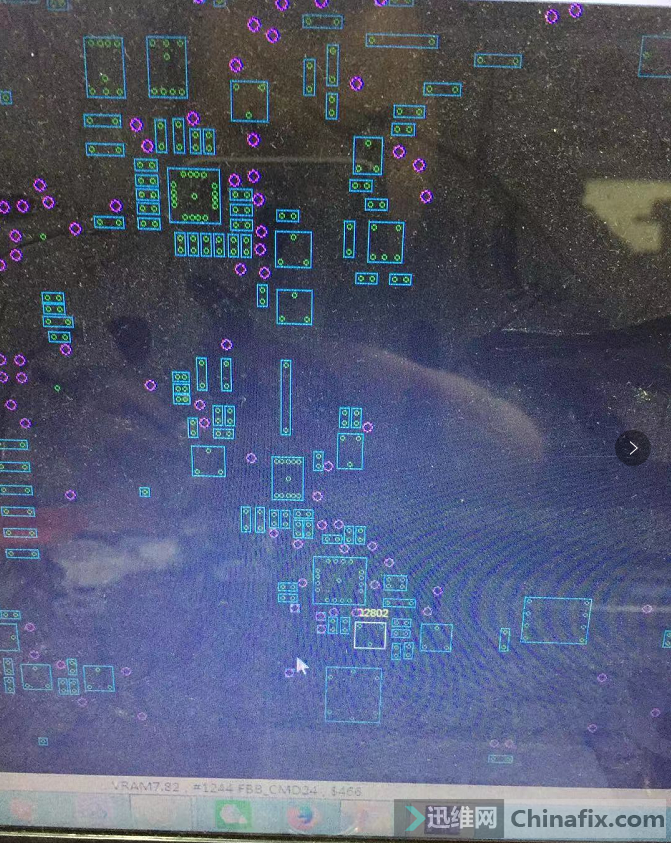

　　拿到机器后，首先测试，待机0.04，不触发，没有打表或者明显的短路现象，第一印象，铁壳短路。拆机，观察测量，公共点正常，铁壳没有任何发黄或者发黑的痕迹，打三路副芯片，ncp5911八个脚位，阻值正常，就是待机3V只出0.67, 5V只出1.01。上图：

　　暂时放过铁壳那边，先查查51123和EC，果然发现两个信号不对，待机芯片的开启，3V_5V_EN是由S5_ENABLE转换过来的，也就是EC的14脚发出的，那么EC要发S5_ENABLE，必须满足供电，复位，时钟，程序配置，供电正常，复位ECRST#不对，S5_ENABLE只有1.29V，ECRST#0.4V ,都是排阻R2705，需要一个线性上拉电压，上图：

　　原因找到了，就是如何修复这两个信号或者一个信号，到这里高手们或者有经验的人会说直接给这两个信号一个电压，不通过排阻，对，我也这么干了，遗憾不行，待机芯片发热，依然不工作。也有人会说，可以去搞待机芯片，电感，滤波电容之类的，这个时候去干EC，51123周围，那么好的可能性1%都没有，因为时序上面待机芯片条件不满足，导致待机出的电压异常，而不是待机芯片不工作，那么之所以电压出的不足，只有两个原因，要么3V 5V后极有短路，要么开启信号被其他信号拉低而不是EC，所以我一直到最后都没有动EC和51123周围。

接下来就从两个原因着手分析：

第一个：后极短路。

1、有经验的兄弟们知道，有两款机器的CPU供电芯片微短路或者不良会导致待机5V，不正常，要么没有，要么低于5V, 一个就是联想的B470，一个是广达代工的TWS板号的，就是有很多LOGO的主板，就是上管，短路也是烧CPU，芯片不良，导致待机5V芯片，出电压不出。开始拆NCP6131，当然前提肯定要拆，三个铁壳，拆了NCP6131，果然待机一切正常，那么也就噩梦的开始。

2、既然锁定是NCP6131，开始换芯片，直接调芯片，两个，换一个新的，故障一样，很自信以为就是NCP6131导致，已经把铁壳全部安装好了，又拆，拆了NCP6131，待机又正常，难道是买的芯片不良，又换一个，故障还是一样，就这样反复，因为非常明显，只要拆了NCP6131，待机就正常，而且可以触发上电，而且除了CPU供电，所有供电都正常，反反复复折腾NCP6131，拆了5遍，只要拆了就正常，待机复位，开启，都正常。
