【机器型号】海尔机械师T90-T

【主板版号】GJ5CNXX

【故障现象】笔记本不开机

【维修过程】

　　收到一台海尔机械师T90-T故障机，客户描述笔记本不开机，此机给别人过没有修好。

　　通电开机电流上0.36A掉电，再开也一样。初步判断为有供电不能正常产生。

　　论坛里搜了一下发现有图，而且还知道是个通病。认真观察主板，发现上家只是把独显供电给焊了一遍。

　　开机测主板待机5V 3.3V 1.8V 1.0V都正常，开机测2.5V 1.2V 显卡核芯也有0.85V，显存0.8V，测到VCCIO发现没

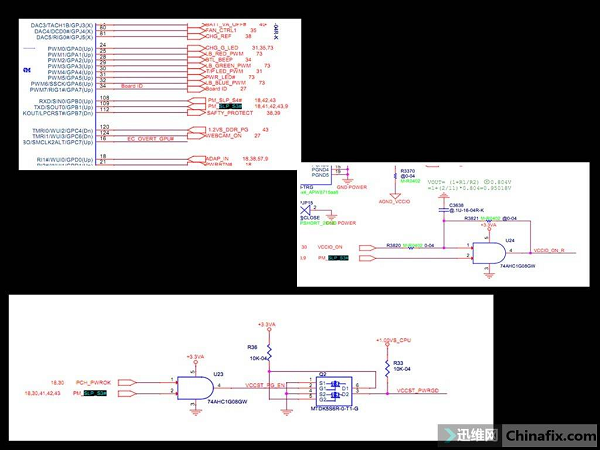

有电压，追ON信号发现是S3#和VCCIO_ON 通过U24相与之后来开启。实测发现SLP_S3#没有电压。

　　把EC脚位翘起，测一样没有，对图测SLP_S4#发现也没有，但是实物与PDF资料有差异。

　　发现问题直指南桥，把南桥条件查了一遍都正常。换拆机南桥芯片，发现故障一样。把南桥再次拆开通过别的点图

来对着图纸把南桥重要条件点位都测了一遍，发现没有问题。又装另一片上去，还是一样故障。

　　怀疑板层漏电引起，拆桥找到S3# S4#信号输出最近点给断开，再把桥装回去再开机试，结果故障还是一样。

　　最后换了一个全新原装的南桥芯片，果然OK了。配置了ME，机器进系统测试全部正常了。
