此机是HP510的，此机原是老板修的，在他弄了以后，搞不定才给我的，此机的原始故障为无待机，然而公共点是有电压19V的，那么接下来肯定是查待机芯片的工作条件了。此待机芯片是IPS51125的，打开事先在电脑维修培训论坛上下好的图纸。

首先要测的就是主供电VIN了，当时我测此供电的时候发现此地方是腐蚀断线了，而且老板自己处理过，也从芯片的第16脚与C9755这个电容飞线连起来了，既然老板飞好了线，那我就测它的电压吧，没想到一测此电压却为0V，看来还是有问题啊。

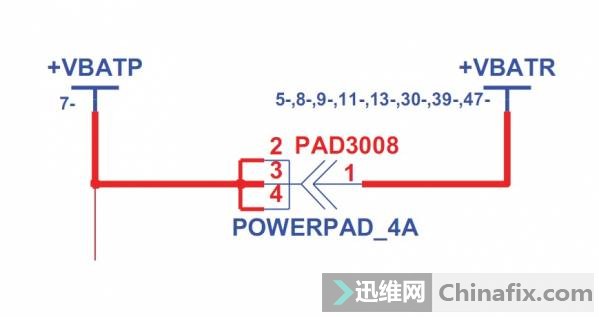

于是接下来查它是从哪来的，从下图我们可以看出（当然由于此线太长，所以我分成了两个图片，其实它们是相连的），此电压是+VBATR经过PAD3008这个跳点变名为+VBATP，然后给待机芯片供电，而本人测此跳点是有电压19V的，那么可以肯定的是，此跳点和待机芯片的VIN引脚之间断线了，所以才引起此无待机的，既然找到了原因，那就好办了，由于中间没有经过什么元件，所以直接飞线到待机芯片的引脚上。

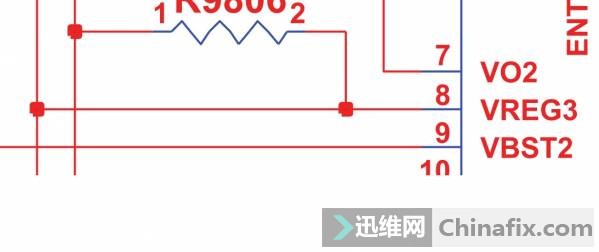

当我飞好线后，再接上电流表，意想不到的一幕出现了，没想到当我接入电流表后，突然间火花一现，然后我马上关了电流表，再仔细一看，我了个去，待机芯片中间竟然有一个洞，没办法了，只能把它拆了，当我拆了此芯片的时候，我没有马上换一个上去，而我做的却是先测一下待机芯片的VREG3和VREG5，我想看它们是否正常，我测得VREG5的对地值是200多欧（正常），然而当我测到VREG3的对地值时，却为0欧，（也就是说VRGE3对地短路了）。

既然VREG3短路，因为此电压到的地方实在太多，所以我还是用烧板法比较快找出故障，当我把电压调到1V左右的时候 ，电流也到了1A多，于是摸主板上的芯片，发现EC发热，看来就是它的问题了，（我不知道此EC本来是坏的还是刚才被烧坏的），于是换了一个EC上去，再测VREG3的对地值，为500欧左右（正常）既然VREG3和VREG5都正常了，那么我就换了一个待机芯片上去，然后再接入电流表，发现待机电流为0.03A，老板看到此电流说，此待机电流偏大啊，此机待机电流为0.01A才对啊，我心想：我了个去，这待机电流还大啊。

即然老板说此待机电流还大，那就再修呗，可是摸主板上的芯片又摸不出来，再测主板上的各大电感对地值都正常，这怎么办啊，不管了，直接按开关开机，没想到电流也能上去，但是奇怪的是，主板竟然有电流声，我心想会不会是有电容漏电导致的啊，去笔记本维修培训论坛乱翻一通，还是没辙，于是在主板上乱摸，在不经意间我摸了一下待机芯片，没想到电流竟然回到了0.06A，当电流回到0.06A的时候，我用手摸主板上的芯片发现竟然有三个元件在发热，一个是EC，一个是SB，还一个是待机芯片，（在此三个元件中，待机芯片的温度最高）于是我想会不会是待机芯片的问题啊，为了验证我的这一想法，我就开机，然后用力按待机芯片，没想到一按它待机电流就回落到0.06A,一连试了几次，此情况都是一样的，看来待机芯片的可能性很大。

于是再次更换了待机芯片，然后再接入电流表，这次待机电流为0.01A，然后按开关，电流跳的很漂亮，而且也没有出现电流声了，最后完美亮机，此机修复
