ASUS P5KPL-AM SE开机不过内存
近日，迅维培训部月饼老师讲授了这样一个实例：笔记本ASUS P5KPL-AM SE不过内存，主板型号为P5KPL-AMSE，芯片组为G31。
对于这样棘手的问题，赵老师是这样解决的：

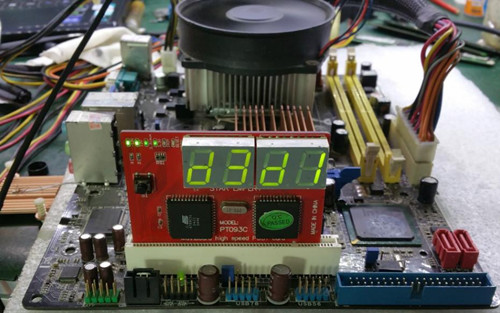

触发开机不插内存挡D3喇叭报警
除了其中一个点断线外其他都是空脚。
补上断线后焊上北桥，此板修复。
从点位图查此脚得知是北桥内存模块的COMP下拉电阻。
触发开机不插内存挡D3喇叭报警

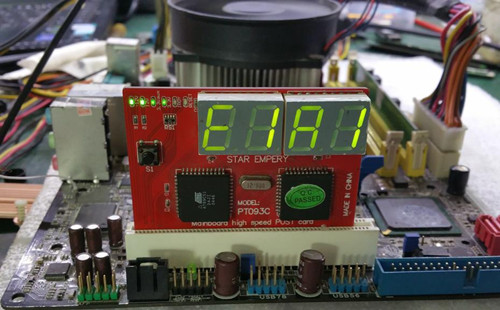

插上内存之后挡E1且喇叭不报,更换CPU与多条内存后故障不变。
遇到不插内存报警插上内存档内存不过且不报警一般是由内存线路中SMB总线线路引起，于是首先测量内存槽119脚与120脚电压3.3V正常，又测量内存槽1脚REF 0.9V正常，测量内存槽238脚3.3V正常，拔掉电之后测量SMB总线两脚阻值也是正常。
遇到不插内存报警插上内存档内存不过且不报警一般是由内存线路中SMB总线线路引起，于是首先测量内存槽119脚与120脚电压3.3V正常，又测量内存槽1脚REF 0.9V正常，测量内存槽238脚3.3V正常，拔掉电之后测量SMB总线两脚阻值也是正常。
内存基本条件都已满足，为了省时间，直接按压北桥，发现有时候跑过内存，判断北桥问题，因为此桥有碰撞过的痕迹，所以直接拆掉北桥，拆掉北桥后发现桥下面有掉了几个点。
除了其中一个点断线外其他都是空脚。
补上断线后焊上北桥，此板修复。
从点位图查此脚得知是北桥内存模块的COMP下拉电阻。
