故障现象：点不亮，电流跑0.2几

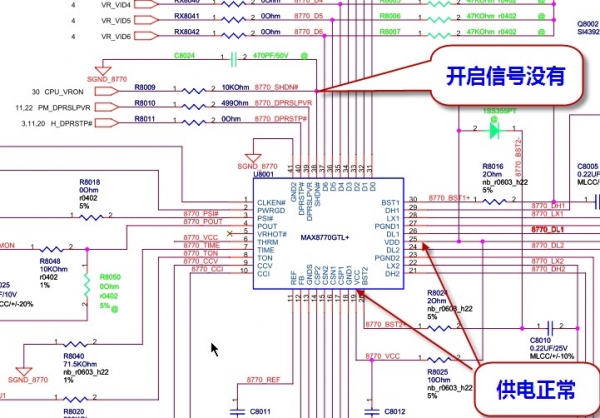

上午同行拿过来一块联想SL400的板子说没有CPU供电，也是二修板啊，我说修修看吧，好了给你电话，拿到手一看 没有明显的掉件烧毁的地方，心想供电还是比较好修的，通电测量一下CPU电压果然没有出来，在测量的其他几个大电感都有电压，MAX8770已经被对方换过了，不放心重新吹下来检查看看有没有问题再焊接上去，才放心，用示波器看了一下场管的控制也没有波波出现，只好慢慢查了，看版号是rocky40，打开图纸第80页如下图：

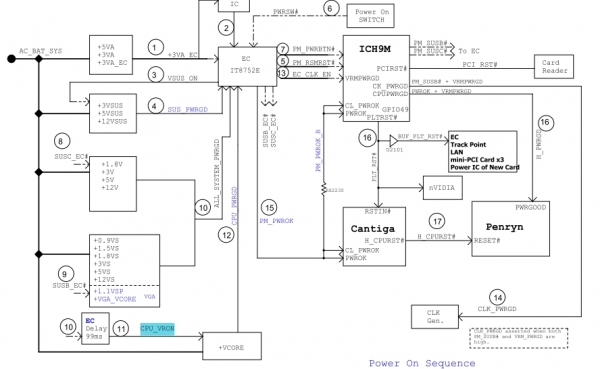

先查芯片的供电25pin和19pin电压都正常，测量到开启信号SHDN# 38pin时发现没有电压，SHDN#是由R8009从CPU_VRON发过来的，测量电阻没有开路，在测量38pin对地没有短路，这么明显的故障对方怎么没有查到呢？心里暗喜应该可以很快修好了，直接追查CPU_VRON是谁产生的，先看看时序图如下，

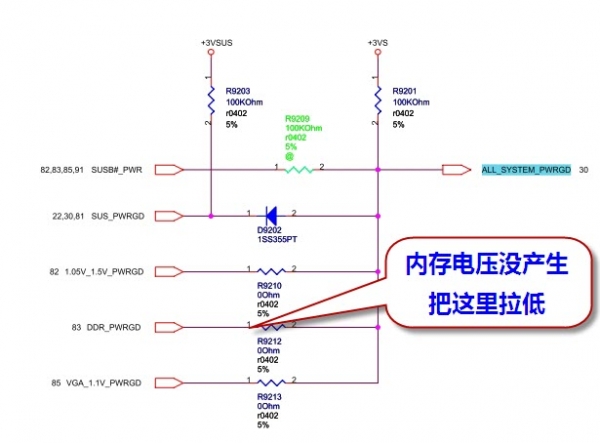

要产生这个信号CPU_VRON的前提是ALL_SYSTEM_PWRGD信号要先出来，只有ALL_SYSTEM_PWRGD产生了EC才会延时99ms发出，CPU_VRON信号给MAX8770启动CPU供电的开启条件，有了思路就好了，在电脑维修培训网上搜索图纸ALL_SYSTEM_PWRGD信号是有下面的电路产生。

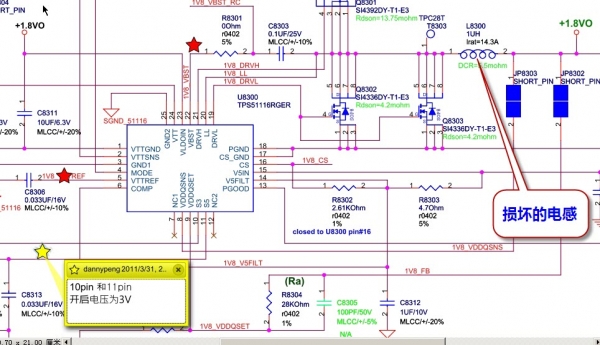

这个电路比较简单就是需求所有的电压ok就发出一个PG信号在这里集合只要有一个PG信号没有到位，ALL_SYSTEM_PWRGD信号就会被拿低，测量一下R9201的供电+3VS正常，D9202第1pin也是正常有3V，这些都有了就只有下面的3路了，1.05V_1.5V_PWRGD，DDR_PWRGD，VGA_1.1V_PWRGD，在此测量几个大电感时发现L8300没有电压，原来是内存电压没有出来，U8300也就不会发出DDR_PWRGD信号，修到这里噩梦刚刚开始，看图：

内存供电芯片用的是TPS51116，15PIN 5V 10PIN11PIN都有3.3V的开启信号，外围电路也正常，没有明显的短路，但是5PIN的参考VTTREF电压一直没有，这个芯片不工作，导致1.8V电压不输出，就开始怀疑芯片坏了，换过芯片故障依旧，MOS管也没有损坏，维修进入了僵局，在笔记本维修培训论坛搜索，看看有没有可以参考的列子，搜到有同样的故障但是没有解决，只能靠自己慢慢查了，就开始更换可疑元件，

找了一个同样的料板先把5PIN的电容C8306换掉，故障依旧,再接着更换了22PIN的电容C8303，还是一样，在开机瞬间用示波器测量21pin的DRVH也没有波形，实在是没有办法了只好对着芯片TPS51116一个一个脚测量芯片对地是否有短路，当测量到23pin时发现这对, 地无穷大，在测量23pin到电感L8300也不通，看电路图应该是通的，在测量电感2端无穷大，电感坏还是第一次遇见啊，更换电感，通电电流飘着上去了，联想ThinkPad 的LOGO出现了，
