昨天接了一台K42JZ的笔记本，客户在维修同行那修过，价格没有谈好，客户拿来找我修，看来又是难啃的骨头啊，接机器了，狂拆！拆完一看傻眼了，EC下面的焊盘掉了10几根线啊，上图：

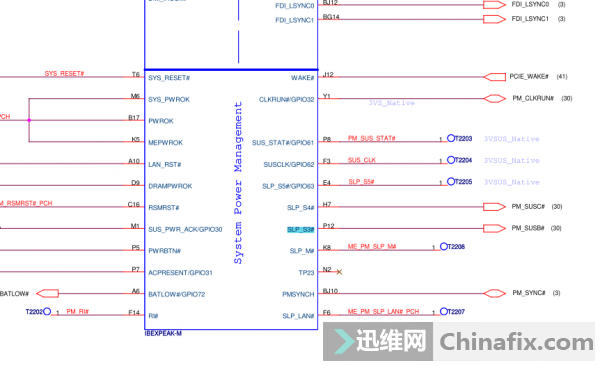

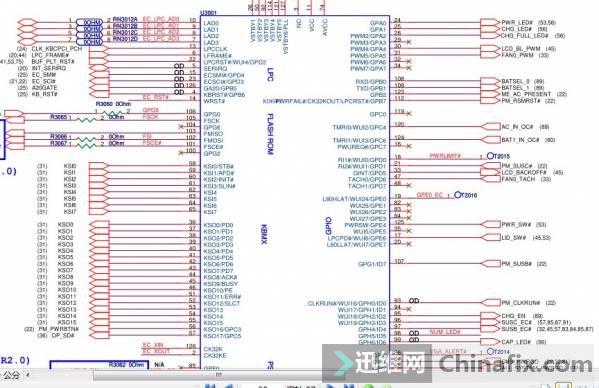

慢慢接吧，接完补绿油，处理好EC焊盘后按下开机后关发现不上电，待机电流有轻微跳变，跳到0.05A，待机指示灯亮了，于是在电脑维修培训论坛找出图纸慢慢追查，发现按下开关键后EC的56脚PM_PWRBTN#有跳变，南桥没有发出SLP_S3#和SLP_S4#给EC的PM_SUSB#和PM_SUSc#的脚，也就是EC的107脚和21脚没有收到南桥发来的SLP_S3#和SLP_S4#信号，导致EC没有办法开启后面的V_CORE电压和后面的各路供电，一路追查南桥的供电和32K晶振和RTC电路，发现南桥供电对地阻值只有5欧。

南桥短路了，更别说32K时钟也没有了，接着换南桥。

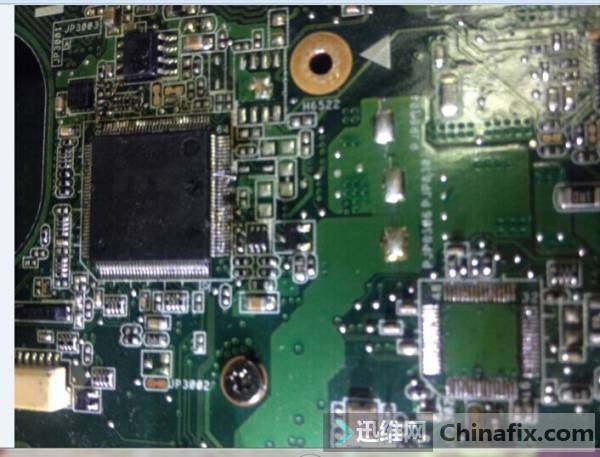

上图，换完。

上电电流一下跳变到1.8A跳到2.5A，接着可怕的一幕出现了，一下子飙到5A的电流，大电流，接着一阵排查发现CPU的供电上管也击穿了，什么情况啊，心里乱糟糟的，为什么这么多问题啊，什么骨头这么难啃啊。接着来排查CPU的供电电路了，查了VR_ON和供电全部正常。

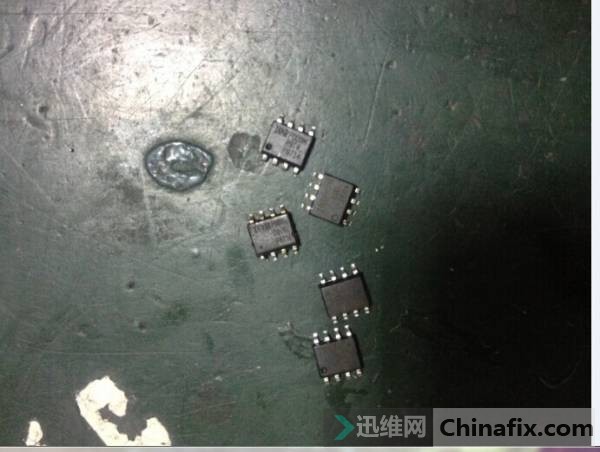

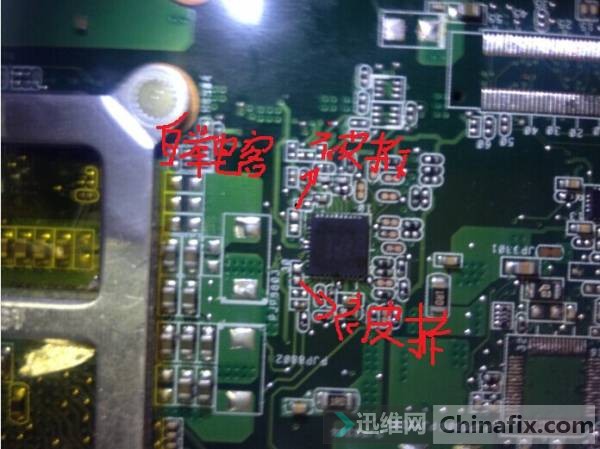

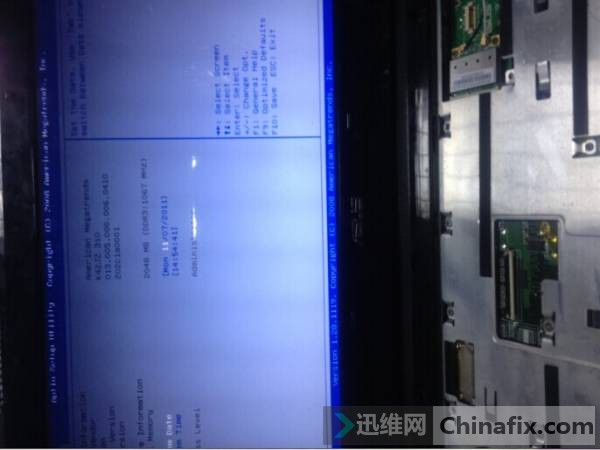

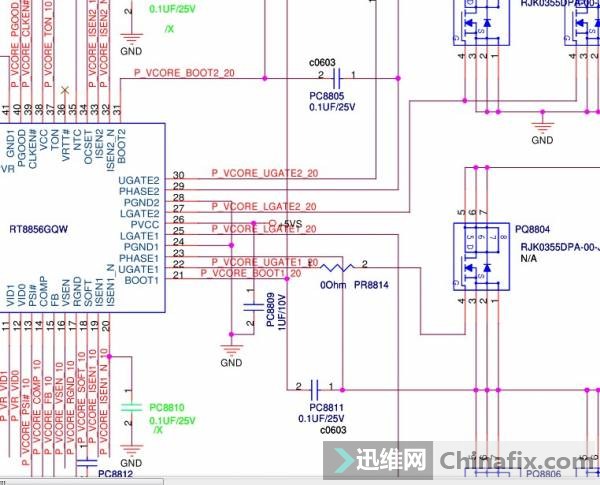

试着换了个RT8856和CPU上管后上电后3秒钟又挂了，又大短路了，幸好找了个一模一样的料板一比对发现PC8805和pc8811自举电容被上家维修同行拆了，难怪老烧CPU上管，此时心里一万句草泥马涌上来了，补好拆掉的二个BOOT自举电容，上电终于亮机了，

这时平静的一天过去了。
