机型：苹果A1466



　　故障：不开机



　　维修过程：

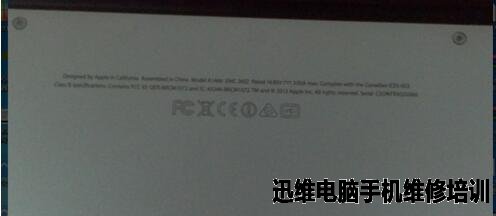

　　接修一台苹果A1466，板号820-3437-B，客户说不开机，原因未知。如下图：



苹果A1466不开机维修 图1

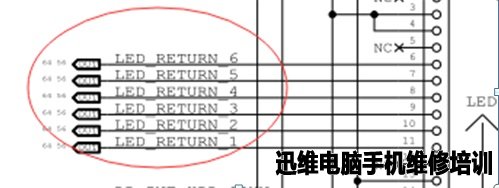

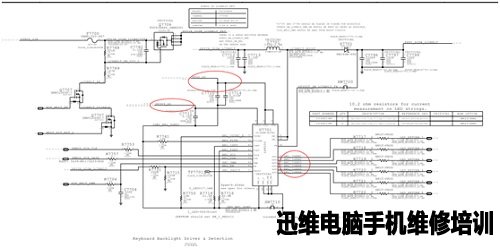

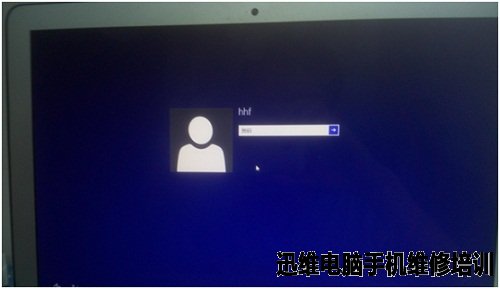

　　接可调电源自动触发电流上到0.14不动，拆机，裸板掉电两次，第三次看电流应该是过了内存能亮机，接屏暗屏能听到开机的声音。在屏线接口测背光电压PPHV_S0SW_LCDBKLT只有8V，判定升压电路有问题，再测屏供电PP3V3_S0SW_LCD_R 3.3V正常，用示波器测电感L7701开机瞬间有波形，过了大概2S没有，升压二极管D7701后端瞬间也有24V的电压，应该是反馈有问题，在屏线接口打LED_reture 1-6值也都正常，最后更换D7701后OK。



苹果A1466不开机维修 图2



苹果A1466不开机维修 图3



苹果A1466不开机维修 图4
