型号：联想B460



　　板号：09911-1M



　　故障：不触发



　　维修过程：



　　接收一台B460，板号为09911-1M，客户说不开机，原因未写。

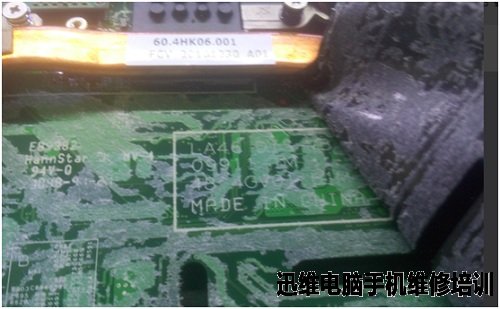

联想B460不触发维修 图1



联想B460不触发维修 图2



　　接可调电源电流上到0.2，拆机，待机芯片是TPS51123，17脚VREG5对地只有20，L16 5V_PWR对地只有25。拆掉TPS51123 17脚正常，更换TPS51123后VREG5对地正常，5V_PWR对地还是20多，逐一排查所到的地方，当查到CPU供电IC ISL62882后发现芯片有两脚已经没有了。如图：



联想B460不触发维修 图3



　　更换后对地正常，上电电流上到0.2，发现除待机出来后其他的电压都没出来，根据时序先看内存供电，供电IC是RT8209，查其工作条件都正常，更换后供电出来，1D05V_PWR也没有，更换U42后正常，又发现L25 +VCCP_PWR没有。

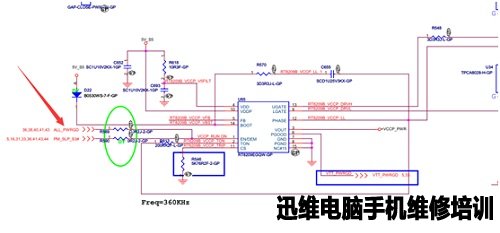

联想B460不触发维修 图4



　　查条件发现开启信号ALL_PWRGD没有，最后更换U69后正常。测有EDID。



联想B460不触发维修 图5
