【机器型号】联想G40-70笔记本

【主板型号】NM-A271 REV1.0

【故障现象】笔记本按开关无反应，不加电

【维修过程】

　　同行送一联想G40-70笔记本，笔记本按开关无反应，无拆无修无进水。故障开始是开机的就是不显示，后刷BIOS OK，测试无没问题。客户来取机器时，不开机了，按开关无反应，到我手确实不加电，后断开电池，上电亮LOGO掉电，再也不加电了。

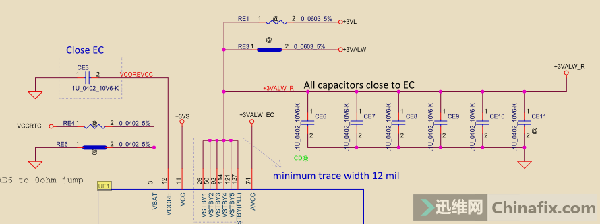

　　拆机，检测主板3/5V OK，也无短路，EC 供电也正常。



　　后刷EC程序，换EC刷程序，故障依旧。放了一夜第二天再试，开机了，反复几次后又挂了。老老实实查EC电路，后发现EC_RSMRST# PCH_PWR_EN不正常，PBTN_OUT#无跳变，EC_RSMRST# 待为0v，PCH_PWR_EN乱跳不稳定，首先看下EC_RSMRST#。

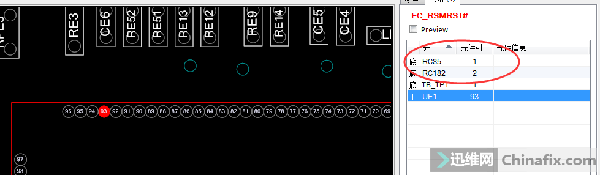

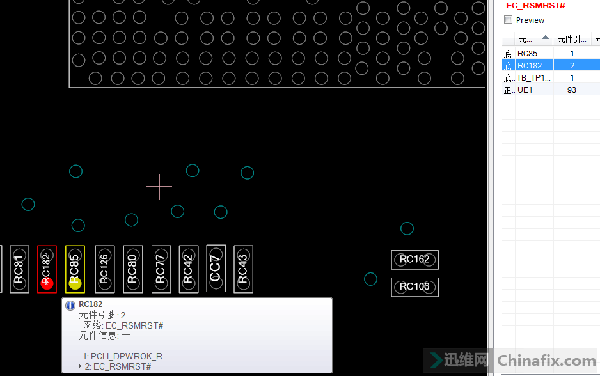

　　通过RC182进入cpu，RC85是直连的电阻，断开未果，不是U所拉低，再看PCH_PWR_EN，是开启+20VSB。

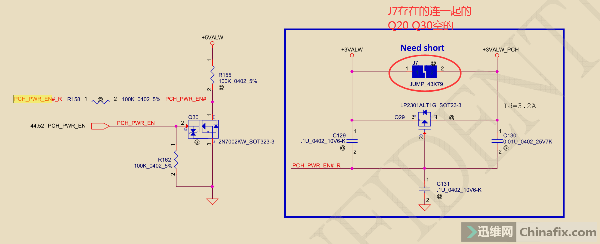

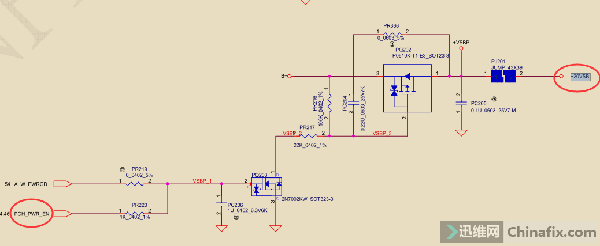

　　Q29，Q30空的不作考虑，断开所连电阻PR220 R162，PCH_PWR_EN依然不稳定，强拉PQ202也不行，检测3/5V，发现5V。

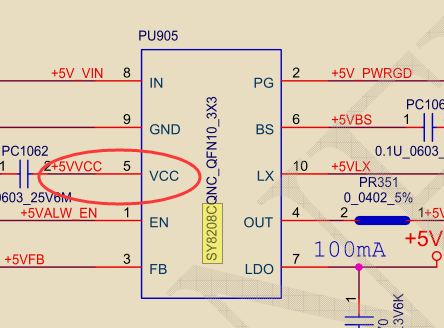

　　SY8208C的5脚+5VVCC是3v，感觉不正常，折腾了一阵换5v芯片，pc1062电容，+5VVCC依旧3v，后证实+5VVCC  3v是正常的，可能根据板子的框架不同，待机不同，产生的数据不同吧（+5VVCC纯属个人理解）故障依旧不加电。实在木办法扔进烤箱烤了半小时，神奇的事情发生了，开机了，后验证了一些信息，得到了结论，待机EC_RSMRST# PCH_PWR_EN  3.3v待机是有的，之前有检测个数据变了的EC的2脚。

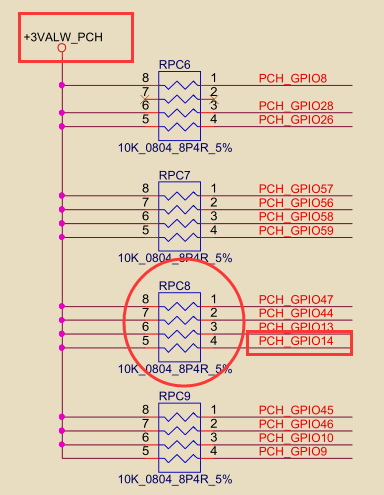

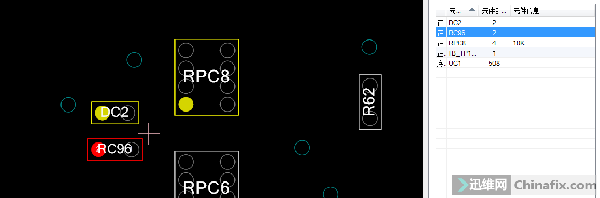

　　后猜是RPC8性能不良，4脚露出电压导致EC 2脚待机时不正常输出2v左右，待机正常时为0v，换掉RPC8开机正常，以免再出同样故障断开RC96，待机时两端都是0v，触发后两端都是3v，没啥影响，就一个待机的问题，反复测试OK。

【维修结论】

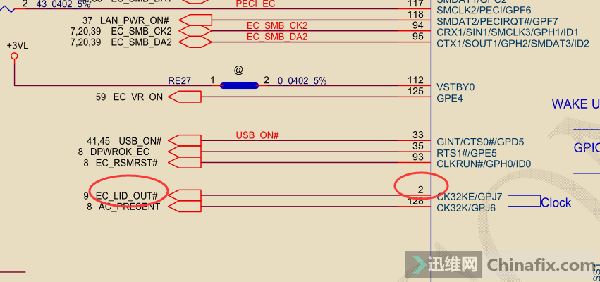

　　联想G40-70笔记本按开机无反应，不加电，休眠的一个问题，由EC_LID_OUT#待机不正常所致，更换RPC8解决问题。
