老胡成功修复ACER5741触发不上电来个顺藤摸瓜
机器型号ACER5741
板号 LA-5893P
故障:触发不上电
正面图

反面图

触发电流在0.08A


直接进入正题
我的口诀:
一,看—–少件 烧件 错件 接口坏等
二,摸—–元件高温发烫
三,量—–阻值 电压 时序
四,换—-更换异常元件
走到第三步量基本电压有问题—待机3 V 5V正常 1.5V正常 1.8V正常 1.05V无电压不正常
问题找到了 就从这顺藤摸瓜下手:打开图纸找到1.05V的电感PL38
我的口诀:
一,看—–少件 烧件 错件 接口坏等
二,摸—–元件高温发烫
三,量—–阻值 电压 时序
四,换—-更换异常元件
走到第三步量基本电压有问题—待机3 V 5V正常 1.5V正常 1.8V正常 1.05V无电压不正常
问题找到了 就从这顺藤摸瓜下手:打开图纸找到1.05V的电感PL38

迅速把PU999-ICAPW7138的工作条件量了一遍,3PIN–VIN 19V,5PIN—EN 3.3V,14PIN—PVCC 0V不正常,应该是5V


看图顺藤摸瓜,追查+5VS

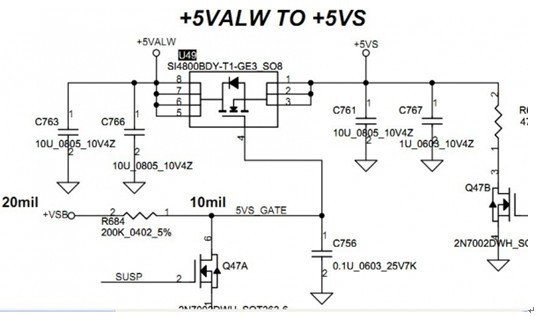

U49 1 2 3PIN 0 V 5 6 7 8PIN 5V 4PIN 0。8V 问题就在这里G极应该是10多V才对,是VSB提供条件导通G极的 量R684—2PIN 0.8V 继续顺藤摸瓜追查VSB的来源

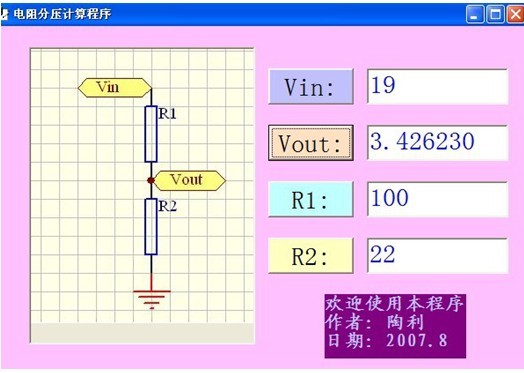

PQ44 是P沟道管 要想导通 2PIN 必须小于3PIN 看图分析2PIN到几V?算一下就知道了 B+ 19V PR325 100K PR327 22K 现在什么年代了 直接用计算器 呵呵


2PIN分压后是3.4V 弄清楚了 查2PIN是18V 明显没分压 顺藤摸瓜查PQ45


要想分压必须PQ45导通,这是个N沟道管 要高电平才能到通 查2PIN 0.6V 明显不对 顺藤摸瓜 直接追查SPOK 才0.6V 在查VL上拉PR329 2PIN 5V正常 应该是SPOK在来个顺藤摸瓜直接追查到RT8206B

想都不想直接更换RT8206B 结果既然没好,还是原故障。排除IC 后 迅速返回PR329上拉供电的电阻上 怀疑是开路了

量PR329 100K正常 直接加焊OK 终于把瓜摸到了 哈哈

刷刷的(这瓜真好吃)电流上去
点评:
优秀的帖子,思路清晰,电路图查询利索。唯一的缺憾是,对芯片的PG不熟悉。
几乎所有的电源芯片,在其数据手册中都会写明PG是开漏输出。比如作者故障主板的RT8206:
PGOOD2 (Pin 28)
SMPS2 Power-Good Open-Drain Output. PGOOD2 is low when the SMPS2 output voltage is more than 7.5% below
the normal regulation point or during soft-start. PGOOD2 is high impedance when the output is in regulation and
the soft-start circuit has terminated. PGOOD2 is low in shutdown.
芯片本身是不提供驱动能力的,由外部上拉电阻提供。所以,当RT8206正常的产生了电压后,无PG的情况,首先要考虑的是电阻,而不是芯片。
