【机器型号】海尔T6笔记本

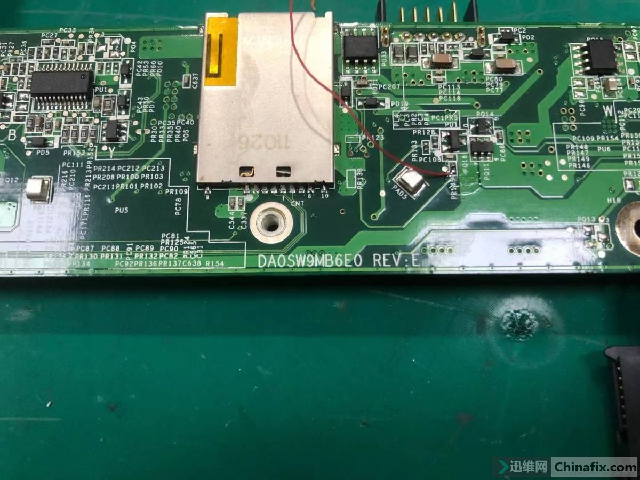

【主板版号】DAOSW9MB6E0

【故障现象】笔记本不开机，通电掉电，电流只有0.3左右。

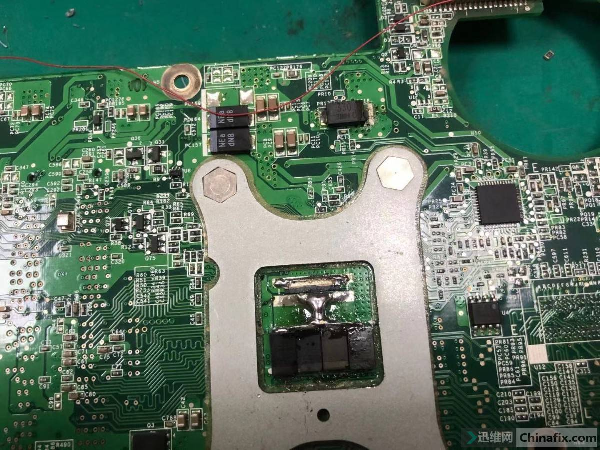

　　拆开一看就NEC大电容，直接干大电容，情况依旧。一般这种掉电的基本都是这个电容呀。

　　以为是电容不够影响了，加了6个电容，一样，其实4个就够了。开机瞬间CPU电压出来了。把所有电容取掉，不掉电了。哪怕装一个电容就是掉电这个现象。

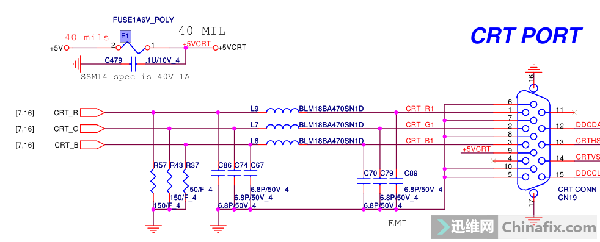

　　无意间量到VGA接口附近F1只有2.2V，一看这个位置应该是给VGA供电的，应该是5V的呀。通过鑫智造打开图纸，一看确实是5V。

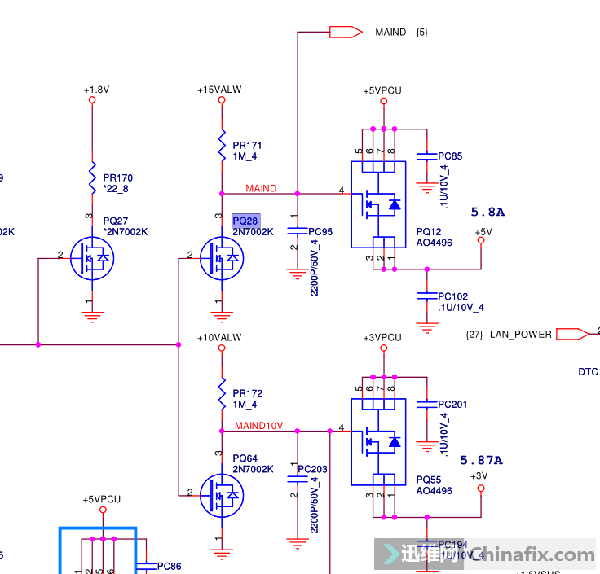

　　反查+5V,PQ12输出也只有2.2V。控制脚0.33左右。不对呀，应该是8V左右。



　　下面3.3V正常，一看上拉电压不同，一个是+15VALW.一个是+10VALW.测量+15VALW没有。顺着图纸查++15VALW。

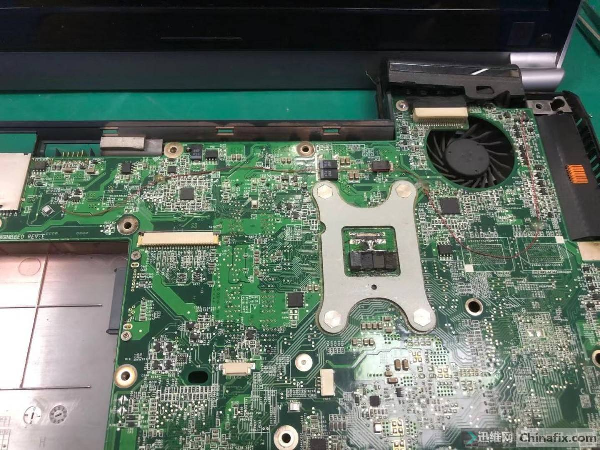

　　PR145这边有+15VALW，确定断线，直接飞线！

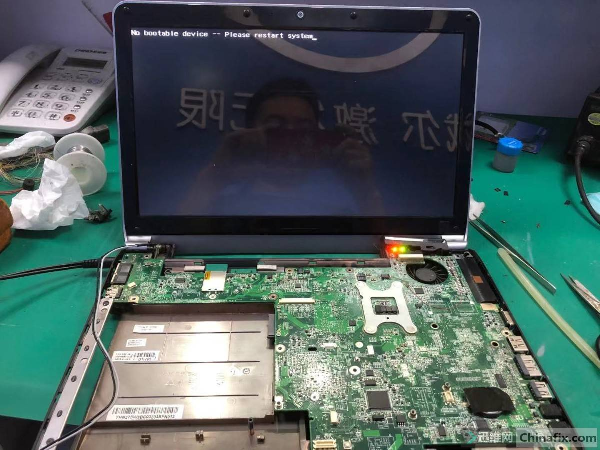

　　完美亮机，不掉电了，测试功能一切正常，故障排除，维修到此结束。
