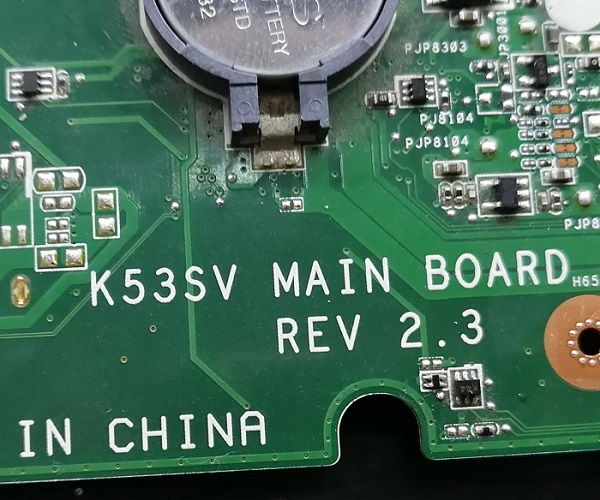

接修客户一台ASUS K53SV机器，描述的故障是笔记本不触发。光板拿到手测电感对地正常。




　　接电电流0.015变成0.000，3V5V测不到电压。

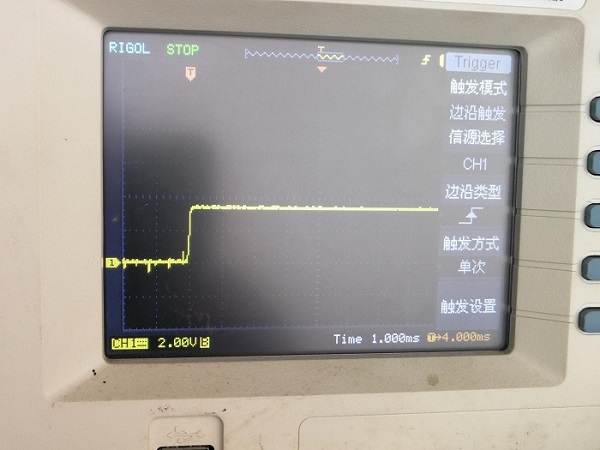

　　上示波器发现3V5V通电瞬间电压正常出来，再按开关没反应，3V5V瞬间出来后又出不来了，当时想可能是后级不正常。

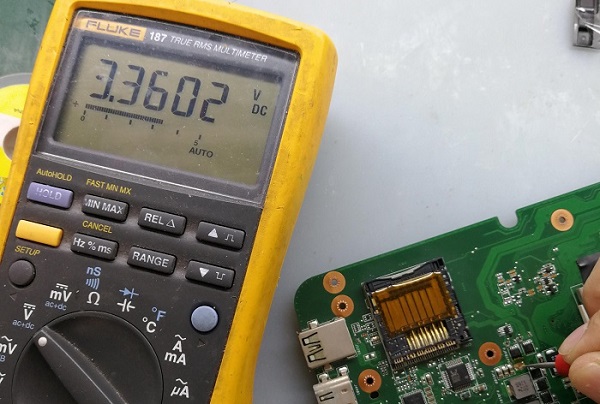

　　把3V节点断开3V5V都出来了，心想后级转换电路出问题了。3V后面就节几个小节点和两个MOS，都断开还是一样。最后一个点发现是去BIOS，PWM3V给BIOS供电，看来方向错了。

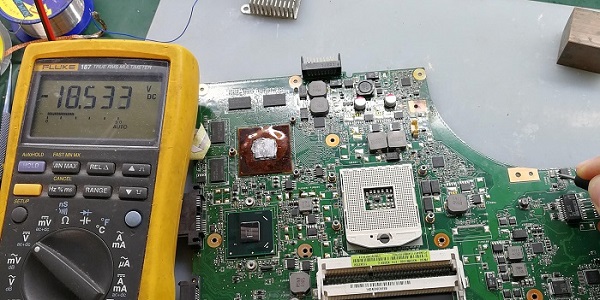

　　赶紧调方向，测公共点才18.5V，看来问题在公共点上。

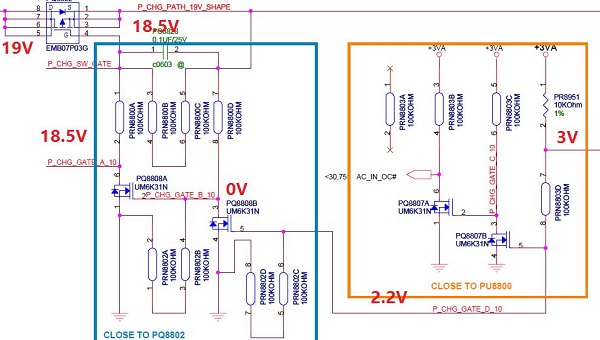

　　打开图纸测得保护隔离的数据，这图纸把排阻也分开，看着好多电阻。根据图纸分板要2.2V电压处为0V，就能产生大电流公共点。这点要为低，受控充电芯片MB39A132的ACOK脚。




　　ACOK又受控ACIN。

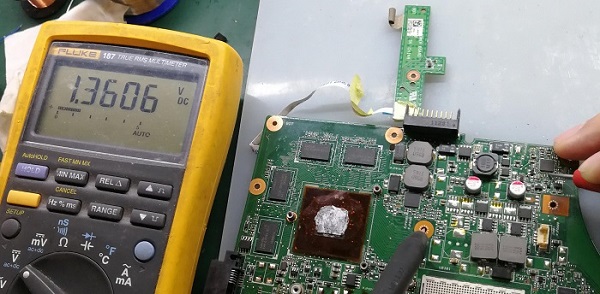

　　AC适配器电压检测部分(AC Comp.) 检测ACIN 引脚(引脚4) 电压低于1.24 V(典型)，并将AC适配器电压检测部分的ACOK 引脚( 引脚5)变为Hi-Z。电源从VCC引脚( 引脚1)和VIN 引脚( 引脚24) 中电压高的一方供给，ACIN1.36V大于1.24V，那么ACOK就应该低阻会拉低外面电压，但ACOK没有，直接更换个芯片。

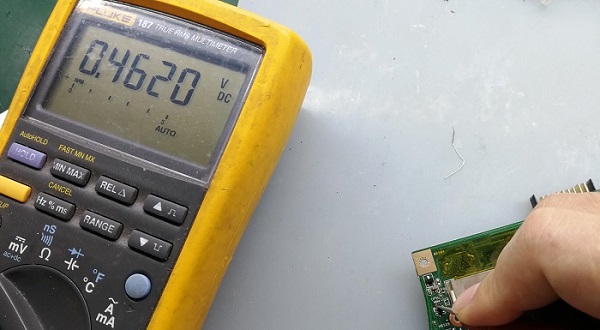

　　再次测ACOK能拉低到0.4几V了。

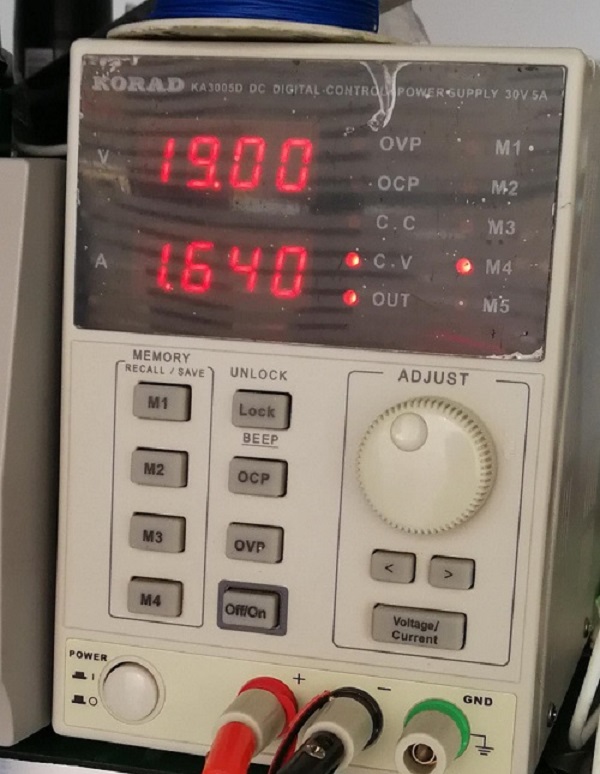

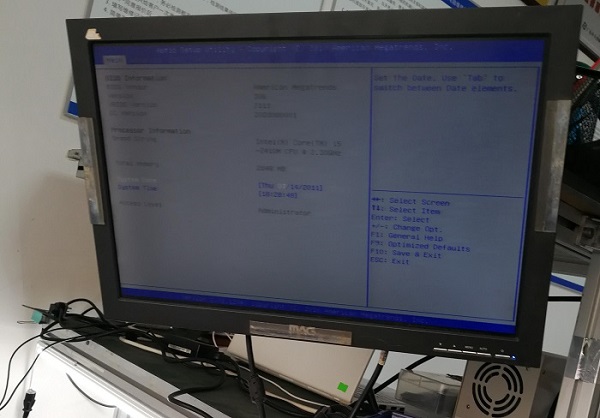

　　大电流公共点产生，测试开关机都正常。





　　【维修结果】前面走了一圈弯路，最后还是找到公共点这。
