型号：SONY VPCEH-11T ；板号Z50 HR_1M

故障：不触发

拆机一看是进水的，SD 卡槽边，腐蚀了。直接洗板水洗干净，加BGA焊油吹了腐蚀的位置。处理好腐蚀部位后，又测了一下主板各电感及公共点等无短路；再上电，测3V 5V 电感无电压，看了下系统供电为RT8223 先测测开关上有没有开关3.3V吧。一测有3.3V ，开关也是好的。

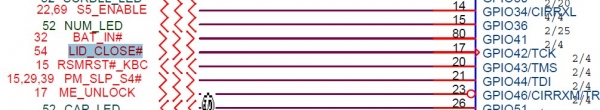

测 RT8223 8PIN 17PIN 线性也有3.3V 5V 正常，没办法了只好找来图纸，打开图纸查不触发前提条件吧，测CE 供电正常，AC IN 正常，RSMRST 0V ECRST# 3.3V ，测LID 0V ；RSMRST 先不管它，先查LID 吧正常是3.3V 现在没有。

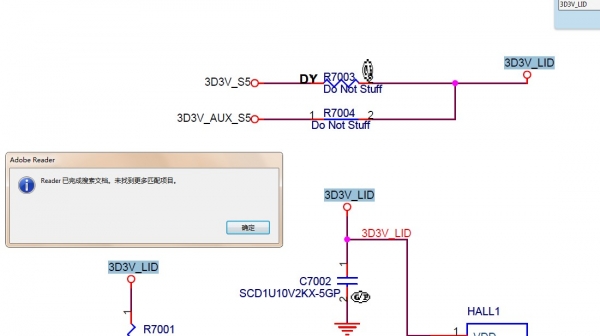

从电路图可以看到是从HALL1的2PIN过来经过R7002过来的，R7001 上拉，没有采用，HALL1就在原腐蚀的边上，测HALL1 1PIN 没有3D3V_LID 找了3D3V_LID 的去处
，

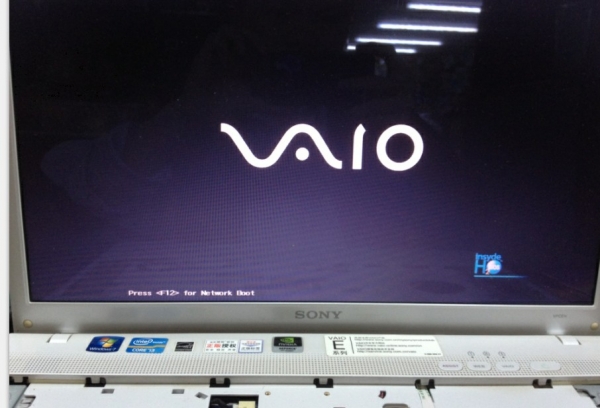

3D3V_AUX_S5 是RT8223 8PIN 过来的。算了，不想那么多了，直接从D6001 1pin 3D3V_AUX_S5飞线到HALL1 1PIN 搞定，触发电流上去了，跳变很完美，（在此特地测一下RSMRST 待机是没有出来的，触发后才出来）。接上屏幕 SONY 的LOOG 出现了。

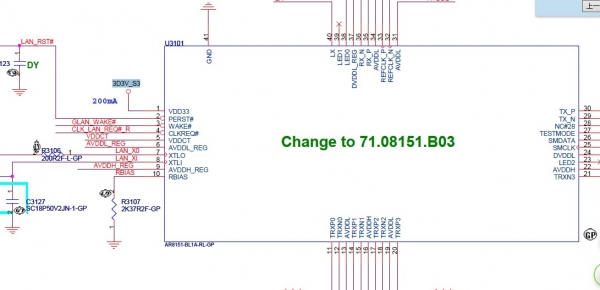

开机进系统一看，显卡驱动也没有大体的字，打开设备管理显卡驱动没有，网卡不认，连无线也不认；进PE 也没有找到网卡跟无线网卡。还得修主板，有点好奇怎么两个都认不着，无线先不管了，先去查网卡测AR8151-B 测1PIN VDD 只有1.02V。

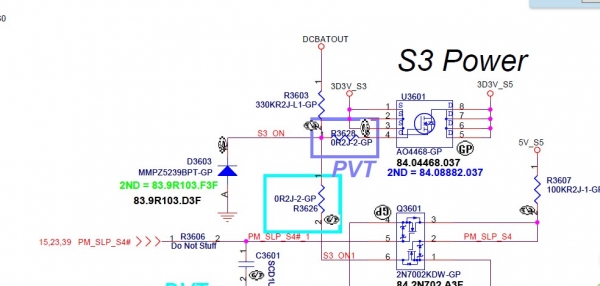

图纸明码标价3D3V_S3 啊，才1.02V 拔掉电源测阻值正常，先找找从哪里转换而来吧找到了是从U3601转换过来的。

测1 2 3 PIN 1.02V 4PIN 9V 5 6 7 8 PIN 3.3V 从图纸可以看来是N管高电平导通找一个换上，触发3.3V 出来了。

再次进系统测机，有线，无线网卡都出来了一切正常。
