【机器型号】宏基ZQ6A笔记本

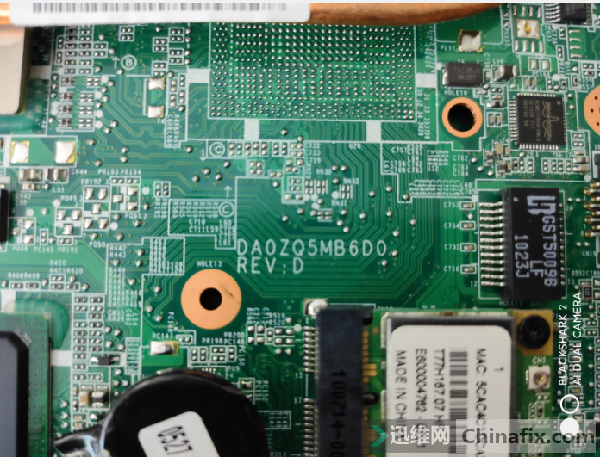

【主板版号】 DAOZQ5MB6D0

【故障现象】笔记本开机没反应，不触发

【维修过程】

　　接一台宏基ZQ6A笔记本，品牌是Emachines(宏基的)。

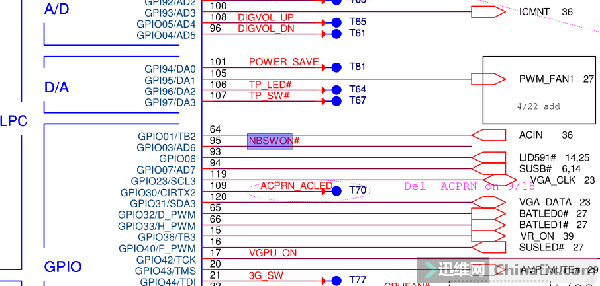

　　按开机无反应，拆机发现开机键上只有0.06V电压，明细不对，查图纸，发现开机键直通EC的95脚。



　　接着查EC，发现AVCC为0V，它是由3VPCU而来。

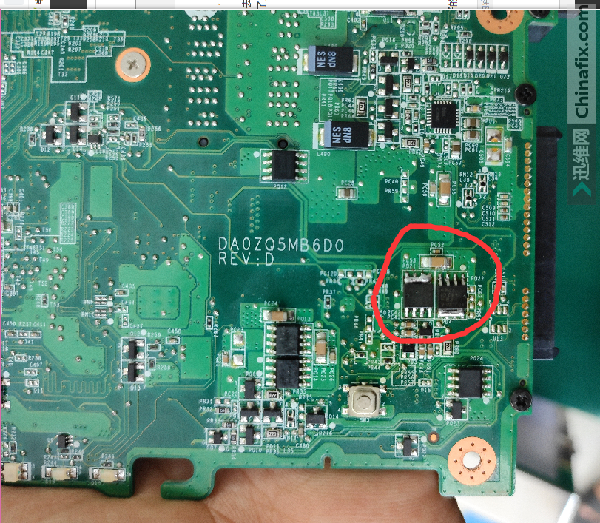

　　查图发现它由PU4产生。



　　换完上电，3VPCU有了，按开机，完美亮机。你以为这就完了，真正的曲折才开始！

　　这个本子是顾客换过电池的，用了两天就不开机了，修亮机后，装上电池，逛一圈回来，发现笔记本冷冰冰的。按开机还是没反应，而且适配器灯居然熄灭了。拔掉插头再查又亮，一插笔记本就黑了。又拆开，直接烧机，发现是PQ21短路了。



　　而PQ21和PQ22是产生3VPCU的，为了保险起见PQ21和PQ22一起换了。

　　公共点不短路了，上电发现还是不能触发，测3VPCU还是为O.而且打值对地了。接着烧机，发现了个奇葩，固态电容PC84居然短路了。

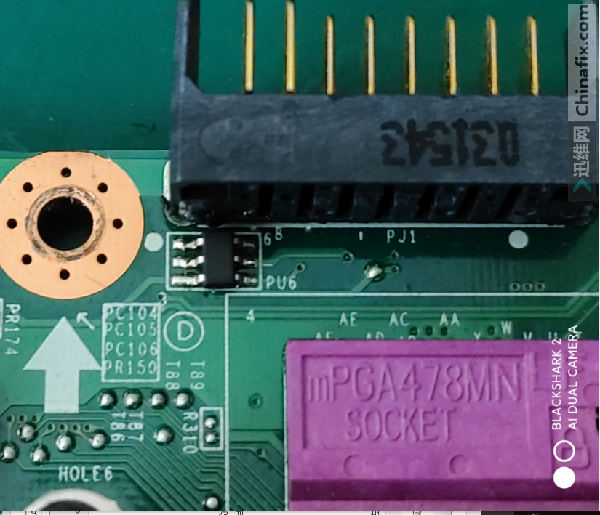

 　　换掉此电容后以为就好了，可惜，换了电容后发现3VPCU阻值18，明显偏低。接着烧机，发现漏电才200毫安左右，漏电太小了，最后发现是电池座后面的PU6发烫。



　　PU6是应该是电池过温保护的，顾客自己换的电池说不定与本机不匹配导致烧了的。这个暂且可以拆掉不装（不知道不装它对电池影响如何）3VPCU阻值还是偏低，又跟换了个PU4。此时3VPCU阻值总数是正常了。



　　加电发现也能产生3VPCU和5VPCU，按开机键时，居然还是无触发，测量电感上3VPCU和5VPCU都有，可是AVCC电压为0V。



　　用万用表量了下，发现AVCC和VCC这几个脚都与3VPCU不通。看图纸，电路上有一保险电阻R293。



　　图上标的是2.2欧姆，实测114欧姆。直接短接。上电后发现还是不能开机，EC巨烫手，更换EC终于搞定了。
