SONY VPCSA-113T通病 不上电到不充电的维修历程!

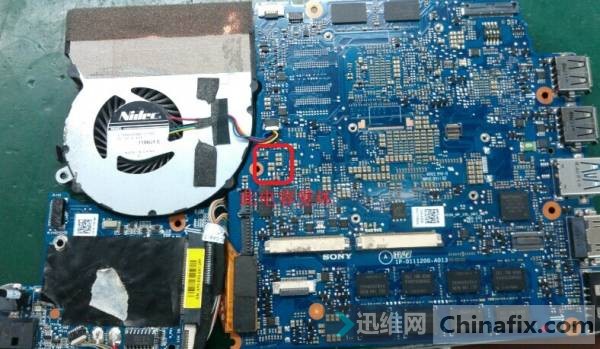

  SONY-113T 故障为不加电,这个机子修了很多了,没有图纸资料。插上可调电源待机瞬间跳一下变为0 此机老鸟们应该懂得,后级的短路引起的保护,待机芯片sn608098跟前的3个为一组的电容爱坏,想起第一次修此机的时候还花了一会的功夫。直接找到此组电容测量阻值为0 秒杀。接上电源开机电流搜搜的上去亮机。因为客户着急直接拿走。


电容坏


  结果第二天又拿来了,客户描述为不充电,而且拔掉电池还不开机。让客户把机子留下来。找了个测试盘测试,确实为不插电池不开机,插上电池开机进系统提示检测不到电池或剩余电量未知,有时候刚进系统桌面就黑了有时候启动到一半就黑了,电流会掉到0.008且按开关没反应,必须拔了电源在插上在有电池的情况下才能开机。此机保护隔离,网卡芯片,充电芯片,电池接口都在小板上.。



PQ81、充电芯片、网卡芯片


  初步判断大板应该没问题,重点在小板上。测量小板上的各个元件也没发现短路的地方。插上电池和电源测得充电电感电压为11.22,电流表电流为0.008,这明显是电池的电压没有充电。此机的冲电芯片为量PQ725(不多见)幸好有备用。平时习惯了秒杀了,在加上此机没有电路图,直接换充电芯片,上电测试故障依旧。拔掉大电池还是不加电!拔掉小电池放放电,在插上电源大短,电流跑到5A上了。在拔了电源在插上又不短了,测量电源适配器到公共点也没发现短路的地方。


小板

  可调电源限流2A在放放电开机,用手摸,发现保隔上的两个N管PQ82和pq81有点烫,(此管有点像BGA封装外面不露引脚,要把万用表指针磨得细细的才能量)断开电源测对地阻值为1800,不短啊!在量PQ82SD极值为522,量PQ81的SD极值为0  问题找到了应是PQ81击穿引起的怪问题。在料板上找到一个管换上,在插上电池和电源在不开机的情况下电流表电流0.25上升至1.83 终于充电了。



1.83A

  开机电流跳变至2.89亮机。装上硬盘测试一切正常!


亮机
