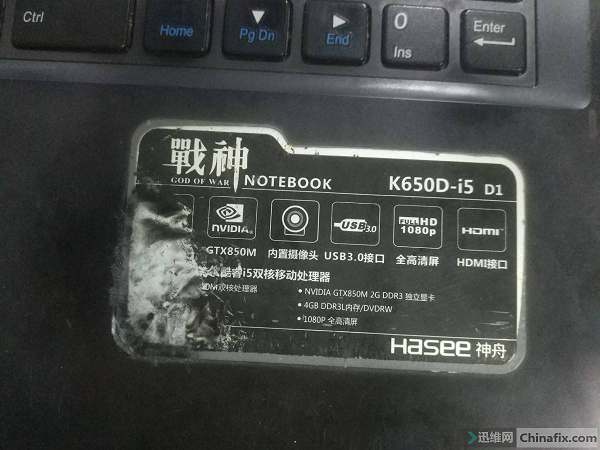

【机器型号】神舟K650D-I5笔记本

【故障现象】笔记本自动关机

【维修过程】

 　　接到一台神舟K650D-I5笔记本，客户描述电脑只要不看电影不玩游戏，看看网页用很久都不断电，需要清理淸灰，报价开干！没想到险些翻车。



　　根据客户描述 ，为了保险一点，在清理前先试机，开机进系统很正常，装了个鲁大师，打开一看温度待机72度，明显高了。开了一下压力测试，两分钟左右到90度，马上关了。

　　拆开散热器，看到出风口确实被堵死了，清理很顺利，10分钟左右搞定。开机进系统也正常，压力测试超3分钟，温度不超76度。连网看电影，没有想到过不到10分钟黑屏了。

　　接可调电源一看，开机又能显示进系统正常，看电流也正常。又开压力测试几分钟温度也不超80度。关了鲁大师关了放住不动，也不见有问题。以为只是电源接口接触不良，接着试机还是不到5分钟又掉电了。而且这回掉电之后电流又自动上电到0.52A不掉电也不跑码。

　　强关了不拔电源又开机这回电流上到0.5A又上0.66A又掉电，掉电之后又自动上电到0.52A不掉电。强关了再开电流也是0.52A不跑码也在4分钟内不掉电，但是也没有显示。

　　单主板发现每次开机电流都上到0.52A在不掉电，拆了CMOS电池，放了一下再开机看电流能一路小跑看电流感觉能显示了。然后断电接屏，再次上电，电流看起来也是能正常自检的，但是到准备显示时又掉电了。

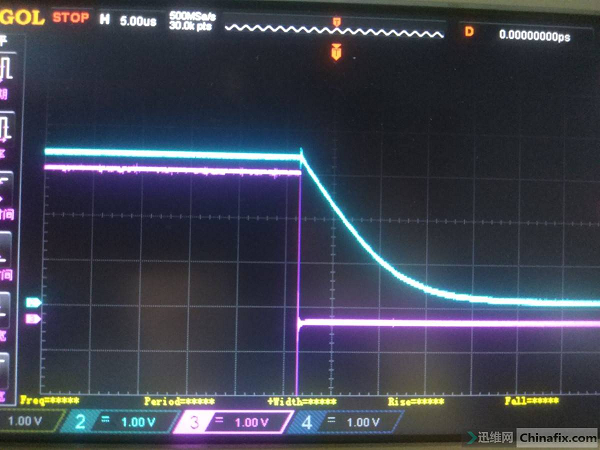

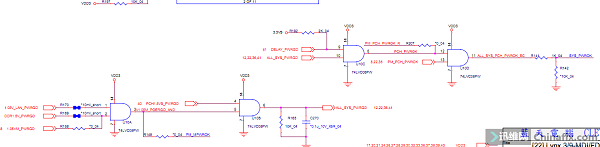

　　把主板放电之后接上显示器，每次开机都能显示，每次都能进系统。这么裸板放着检测一遍主板电压全部正常，二级转换也查了也正常。因为属于不定时掉电，打开示波器打SUSB#与SYS_PWROK



　　竟然是同时掉，又打了RSMRST#也是一样。这时差点怀疑到是不是南桥坏了。检查这么久其中发现几次掉电之后，自动上电过程中有过电流才上不到0.1A就掉的。心想应该不会是3V 5V电路问题。

　　拿到主板没有直接开机，因为之前主板冷的时候开机机器都能进系统超15分钟不掉电。先给主板加热，然后再通电，结果发现这回开机还真刚进到系统马上就掉电了。这回掉电之后电流一上0.08A定住，电源灯是绿的说明主板处于开机状态，马上测量VDD3V正常，测VDD5也正常。

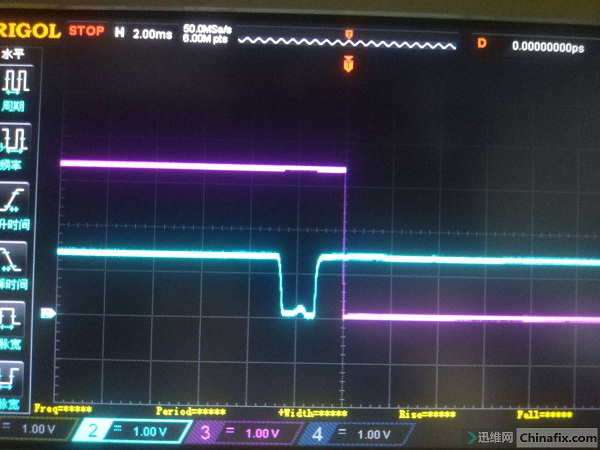

　　这时我并不死心，就又拿示波器抓VDD3 还是同时掉。然后查看电路图发现VDD3是一插电就有输出。而VDD5是受控于DD_ON.那就拿就抓EN_5V.

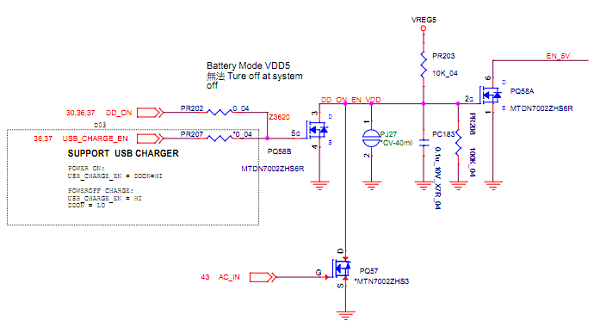

　　结果有意外惊喜，这种波形用万用表才能检查出来问题，就是图纸中这个东西出问题。

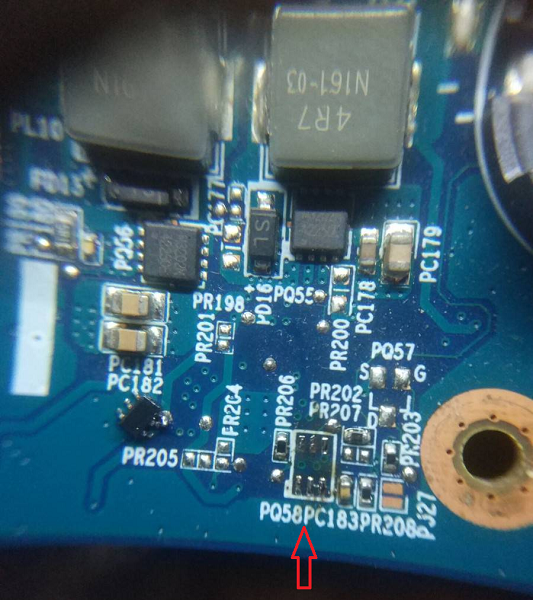

　　EN_5V受控于PQ58，实测DD_ON开机和掉电一直都没有关闭电压。这说明只能是PQ58有问题了。

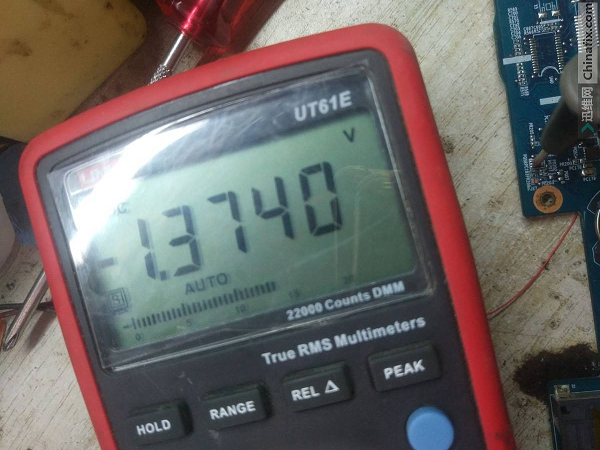

　　实测PQ58  5脚一直3.3V，再测3脚竟然有1.37V。正常应该被拉低为0V，结果已经很明了了。

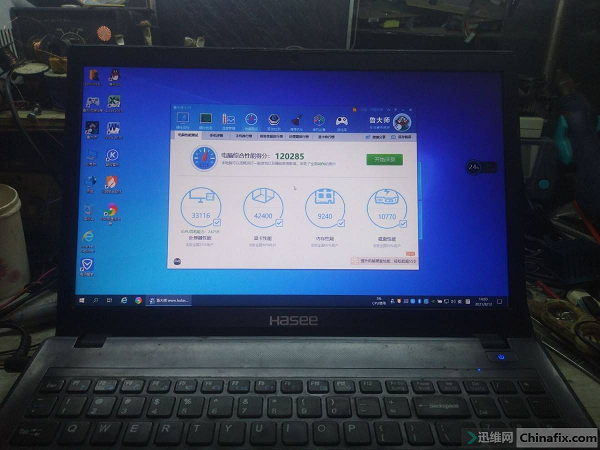

　　更换了这个小复合管之后，试机两个小时没有问题了。
