【机器型号】华硕FX50J笔记本

【主板版号】x550jx 2.1

【故障现象】开机屏幕不显示

【维修过程】


　　上示波器测量，信号都正常，就是它——dramrst信号有点不一样，如下图：


华硕FX50J笔记本开机屏幕不显示维修 图1

　　dramrst信号，如下：


华硕FX50J笔记本开机屏幕不显示维修 图2

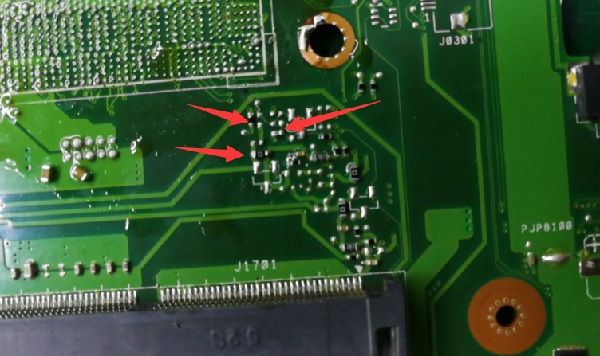

　　问题找到了，所有故障指向CPU，直接上BGA拆掉CPU。差点翻船，几个电阻干跑位了。

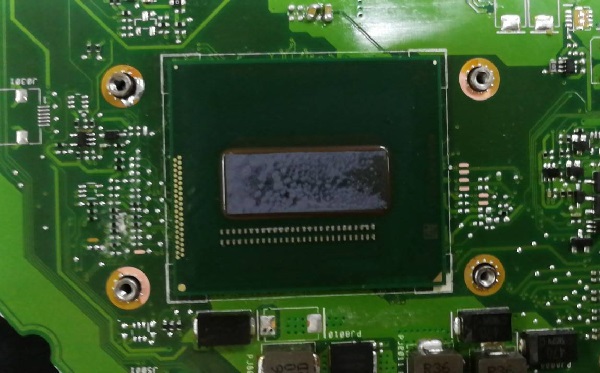

华硕FX50J笔记本开机屏幕不显示维修 图3



华硕FX50J笔记本开机屏幕不显示维修 图4

　　再用示波器测dramrst信号正常了。


华硕FX50J笔记本开机屏幕不显示维修 图5

　　再接上电源电流高了点，最高可以到1.7A，完美亮机，故障排除，维修到此结束。


华硕FX50J笔记本开机屏幕不显示维修 图6
