联想S400 TOUCH笔记本不开机维修

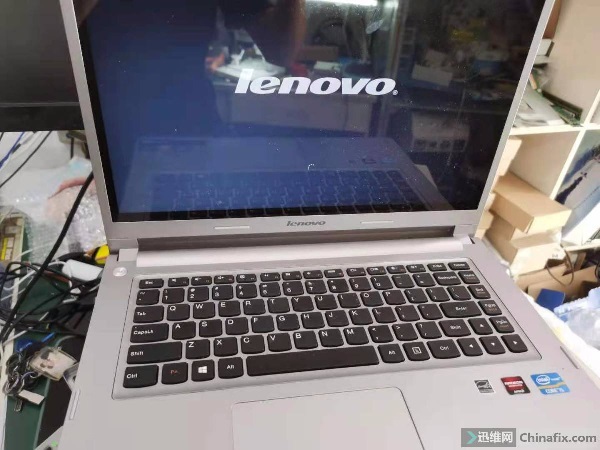

【机器型号】联想S400 TOUCH笔记本

【主板型号】LA-8952P

【故障现象】笔记本不开机

【维修过程】

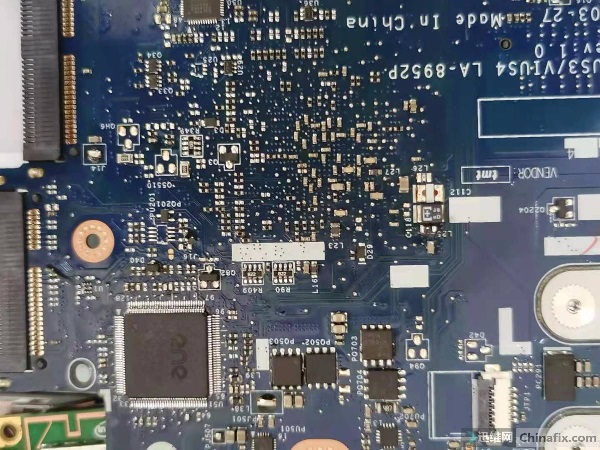

　　接到一台同行的联想S400 TOUCH笔记本，插电待机0.01，按下开关开机灯亮，电流0.02不动了。直接拆机仔细观察发现主板没修过，这种故障一般都是先把电池放电再试，故障依旧。首先根据图纸上电时序一步一步测。

　　待机电压3v 5v 正常，EC供电3.3正常，按下开关EC的26脚有跳变，PCH_RSMRST#_R PBTN_OUT#都已经发出但是南桥的PM_SLP_S5# PM_SLP_S4# PM_SLP_S3#一直出不来，看来问题还是在南桥那边。以前修过其他类似故障加焊南桥就会好，大概测了一下也没短路，直接加焊南桥后故障依旧。再测南桥供电+3V_PCH +5V_PCH都正常，当测到RTC电路的时候发现异样，RTCBATT 只有2.7V明显不对，电压拉低了，SUSP也一样只有2.7V。

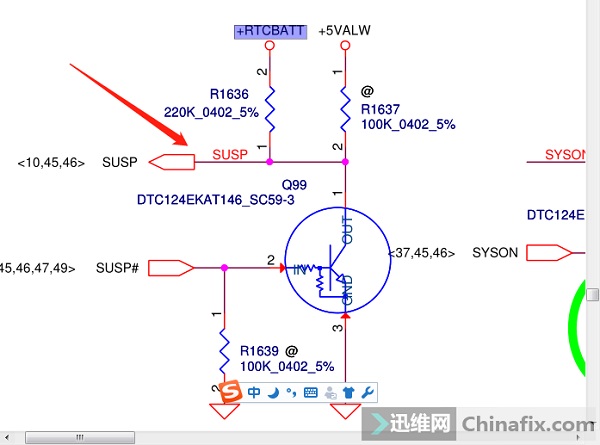

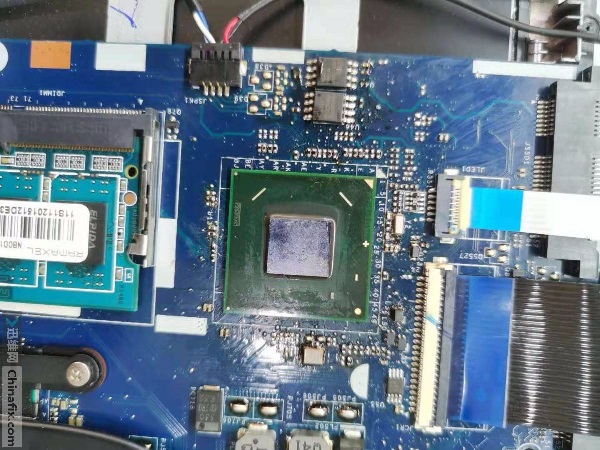

　　R1636去掉两边也是2.7V电压没变，果断取下南桥，更换一个新的上去。

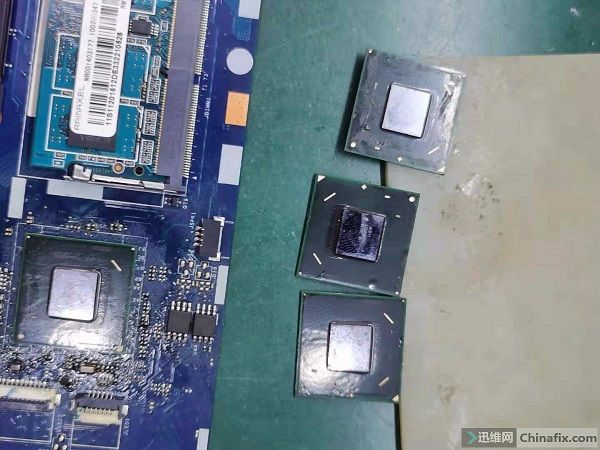

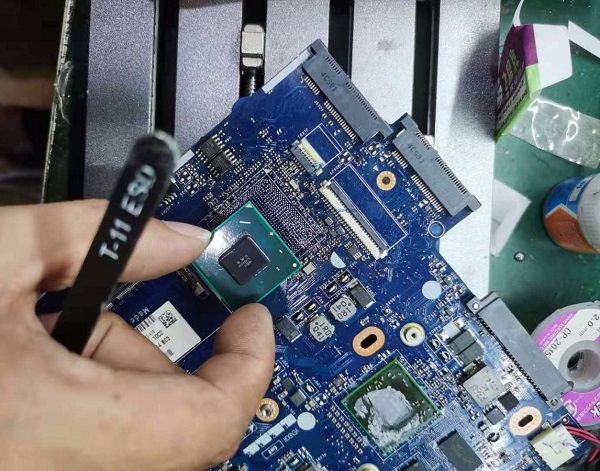

　　再插电按下开机键，电流0.01-0.02在就没反应了，以为没有焊好再重新加焊做了归位动作后再次测试故障依旧。一步一步测试，因为没有点位图，把通往RTCBATT SUSP 所链接的三极管，全部拆除了测过电压故障依旧，南桥换了两个新的又重新植株了拆机的，EC也换了故障依旧。

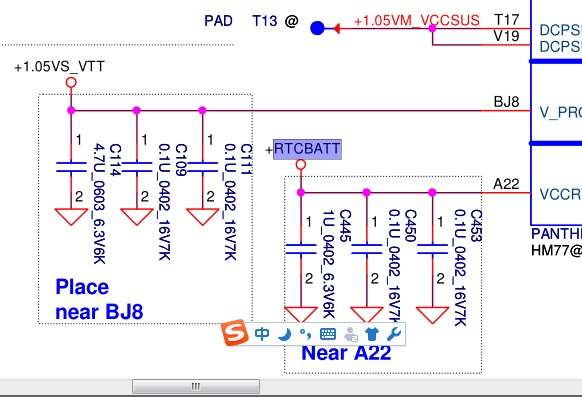

　　屡屡思路继续再整，RTCBATT SUSP这两个电压正常应该是3v多点，肯定有哪个元器件性能不良或者损坏导致电压拉低，用表测又没有短路，没有点位不知道RTCBATT所到的几个电容位置。

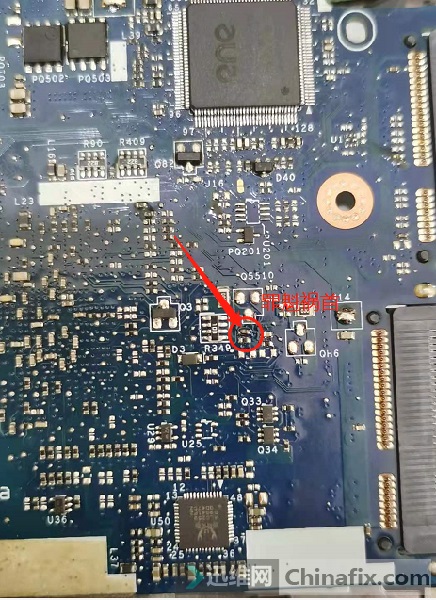

　　用跑线路方法找到了这几个电容，拆掉以后故障依旧，再装回去，最后给RTCBATT加了外接一个3.3V不会拉低电压。惊喜的是测电压到南桥后面有两个电阻地方，发现一边有3.3一边电压只有1.7V了，拔电测电阻为20K。

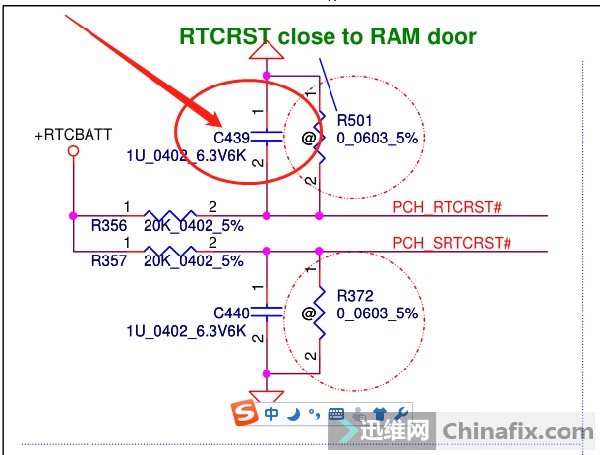

　　根据图纸感觉应该是R356和R357这两电阻，电阻的2脚电压只有1.7V看来是拉低了导致，果断拆除C439和C440通电测量RTCBATT SUSP 待机电压3.2V正常了，但是按下开机按键电流还是一样0.01-0.02不动。拆了两个电容应该没啥问题的，可能就不是电容导致的，为了证实是不是电容导致电压拉低，再次装回两个电容，果然电压再次拉低，两个电容单独测试发现其中一个坏了。
