【机器型号】联想Y50C笔记本

【主板版号】LA-C282P REV：1.0独立主板

【故障现象】上电不触发

【维修过程】

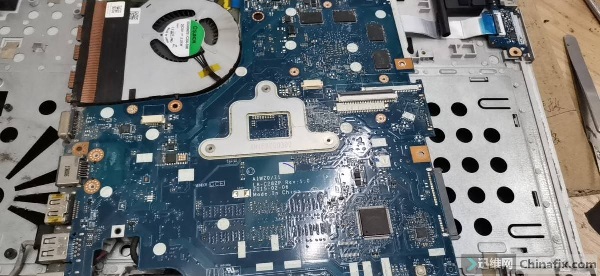

　　收到一台联想Y50C笔记本，二修机。拆机，拆下后盖、拔掉电池，上电测试没任何反应，19V没有进去还是后面有短路不成。

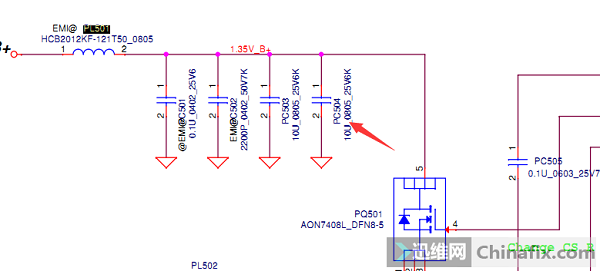

　　目测电池芯片被动过，19源头被弄的乱七八糟。先打阻值，优先19V公共点跟待机之类打，待机正常，发现19V公共点电容变质【内存边上】PC504电容发黄，直接抹除。

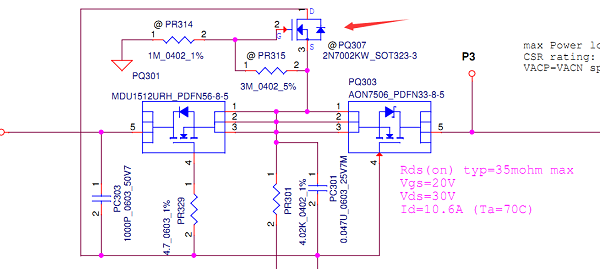

　　回到搞被动过的地方，源头目测被加了一个三极管。


　　看图纸这地方是没有装的，被强装上去的。先拆了再说，看电池管理芯片各种电阻电容被操的乱七八糟。

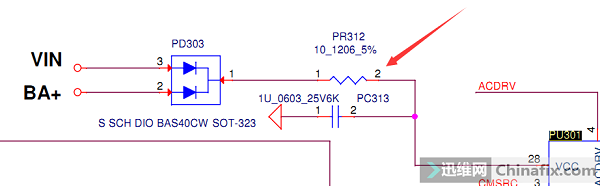

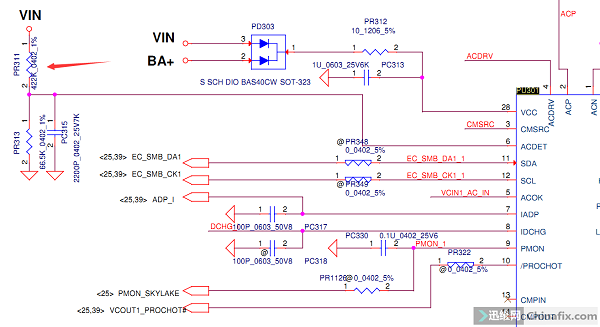

　　电池芯片被换成24737？图纸是24780更换一个，上电发现电池28脚没电压，打开图纸找前面电阻一端19V一端没电压，电阻坏了，直接拖一条线过去。结果6脚也没有电压，看图纸前面分压电阻一端19V一端没有电压，看来分压电阻也被换了，从料主板找个422K跟68K电阻两个一起换了。

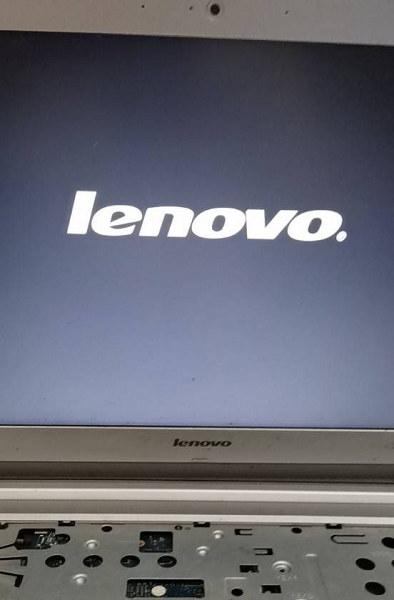

　　换完电压出来2.49V正常，重新上电待机电流出来了0.06，测量待机电压正常出来，接开关触发电流0.43-0.56-0.49-4.58-0.68亮了，装机测试功能一切正常，故障排除，维修到此结束。
