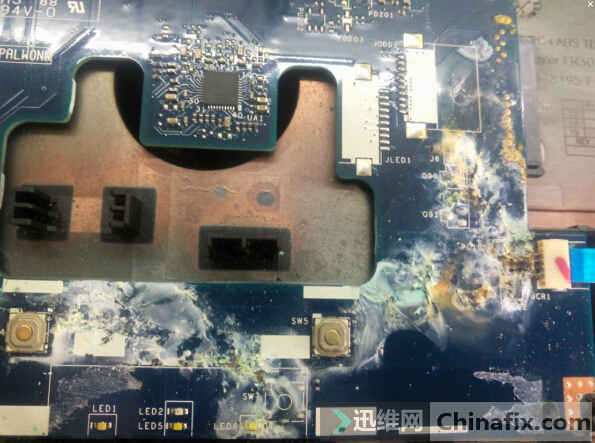

看着好像很悲惨的样子，洗板水清洗干净后打公共点和各个电感阻值正常，那么上电，待机0.002，按开关无反应，因为待机3V5V都还没出来呢.机器比较新，出厂日期是2014年，设计很独特，板子上几乎看不到有mos管，也没有桥，就一个CPU全集成在里面，马上在笔记本维修培训网找到图纸，待机3V和5V分别由两个芯片产生，PU401产生3V。





 n7脚和8脚来自公共点的18V，测量正常，这两个脚正常后芯片5脚LDO输出3.3V，经测量也正常，测量1脚开启0V，追踪3V5V_EN_R通过PR411过来的 。





找到该电阻，测量阻值正常，两边都无电压，继续追踪3V5V_EN到PR407

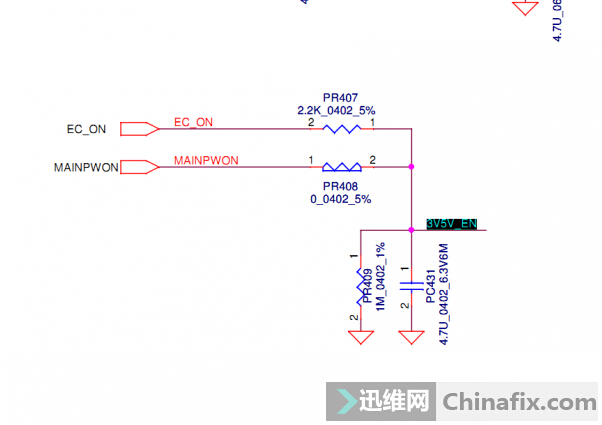

3V5V_EN来自EC_ON ，中间经过PR407，测量阻值正常，两边也都0V，EC_ON是EC发出的，EC没发出EC_ON要么EC坏了，要么缺少工作条件，当测量到EC 111脚时只有0.6V。

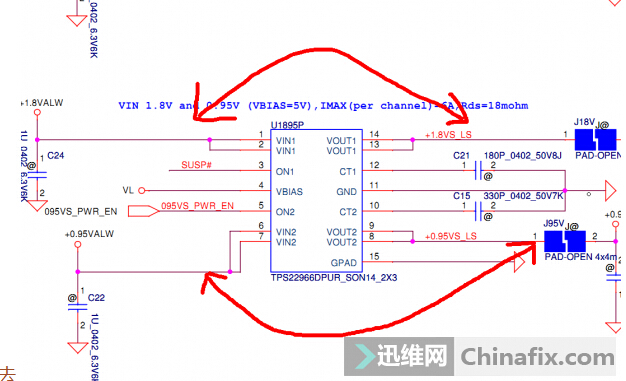

+3VLP来自3V待机芯片的5脚LDO，已经正常产生，而且到EC 111脚中间没有经过任何元件，进水机最爱断线了，飞好线再次插电，待机0.016，经测量待机电压已经都正常了，大喜~~以为就这样修复了，按开关电流卡在0.1….不动，进水机就是这么深不可测，这机器电流比较低，此时内存电压、桥电压、CPU电压都已经正常发出了，这机器有很多截点，有截点正常就会有电压，对板子所有截点扫了一遍，发现U1895P旁边的J18V和J95V都为0V。





U1895P左边的工作条件都正常，此时芯片还不发出电压可以判定芯片挂了，这芯片现在店里可没有的换，此时注意到芯片产生的两个电压1.8V和0.9V跟芯片左边的供电是一样的，一点也不差，于是两边对应飞线过去。

因为1.8V和0.9V待机时就产生了，这样飞线导致待机电流高了很多，触发电流0.3跳变，接屏亮机。
