【机器型号】联想小新潮7000-13

【主板板号】1701A_05_01 ver:mp

【故障现象】笔记本不开机，按开关没反应

【维修过程】

　　接到客户送修一联想小新潮7000-13故障机，客户描述笔记本不开机。接上电流表电流0.002A，按开关没有反应。

　　拆机拿出主板，观察主板无进水、无腐蚀、无明显原件少坏。万用表测量各打电感无短路，无3.3v和5v待机。测量隔离电路Q5901输入20V无输出。初步看来是隔离电路故障。

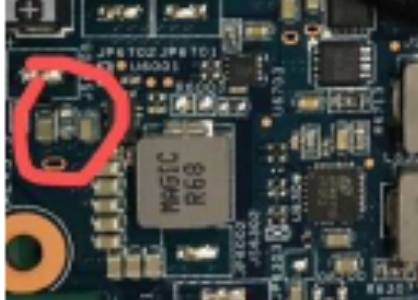

　　习惯性先上上论坛看看有没有这块机型的通病。还果然发现有。根据论坛上的指导这几个电容没有裂痕，用万用表测量这几个0.5欧。

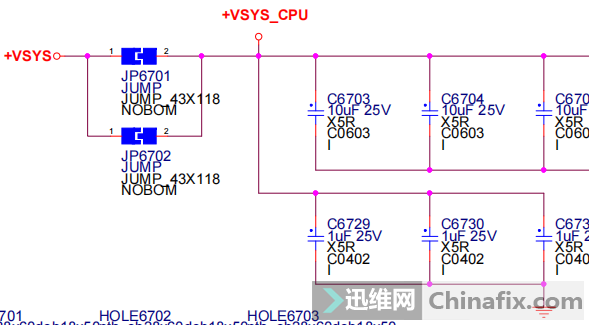

　　问题找到，拆掉这几个电容还是短路。在论坛上找了图纸，这几个电容是+VSYS_CPU，这个链接点太多，直接烧机大法。

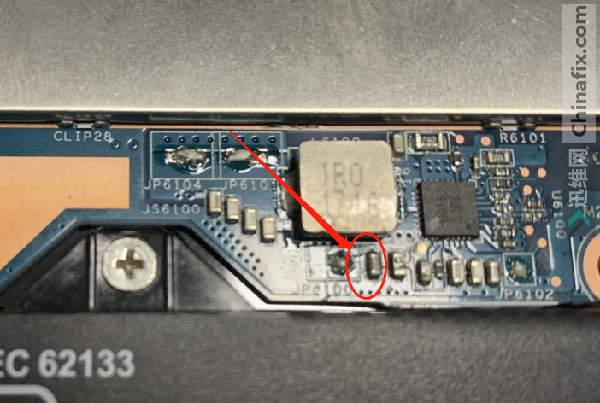

　　电流表调到5v大约烧了1分钟，触摸主板发现图上的电容发烫：



　　更换这个电容不再短路。测量主板Q5901输出20v正常，把主板装回去开机电流到0.02上不去。再次测量主板无异常电压。怀疑bios问题。

　　取下bios用编程器读取bios芯片并备份。当读取完毕后发现严重问题bios芯片里的数据全是FF,论坛下载一个刷进去再次触发电流到0.75又掉到0.6左右显示屏显示了，成功进系统从触发到亮屏大概等了30秒。怀疑这个可能需要工厂bios。

总结：

　　论坛上也又几位大神说这款机器有电容短路造成不触发。今天更加确定这个就是个通病只是短路的电容不一样。
