联想Z470机器狂叫维修案例
机型：联想Z470笔记本电脑
版号：DA0KL6MB8G0
故障：开机机器狂叫
昨天同行拿来一台联想的Z470机器，开机机器狂叫，啸叫声巨大。直接给我同事看了，同事没修好今天又给我了。

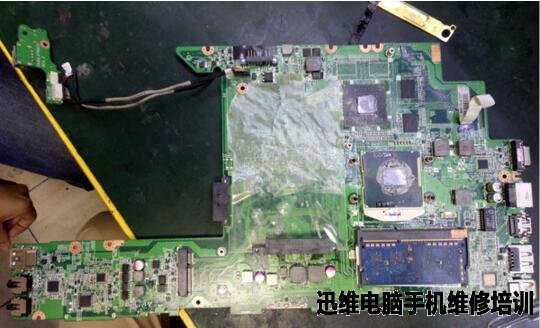

主板正面：

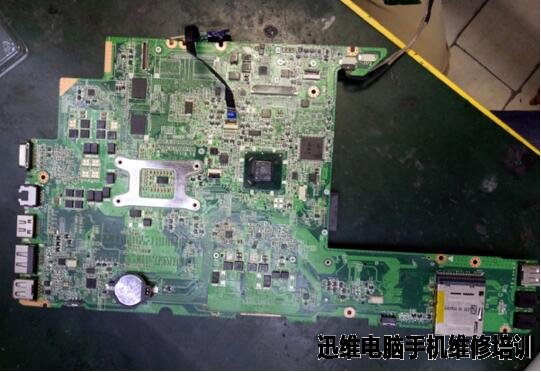

主板背面：
维修方法：
上电自动开机电流跑到0.9A左右，机器并伴有嗷嗷的啸叫。呵呵呵！好久没有碰到这种问题了。
撬起桥供电电感，啸叫声没有了，开始整板打值，发现内存供电电感对地000，把内存去掉之后电感恢复到了30，5v电感对地30，因为没有隔离点，所以直接撬起电感，发现是后级短路造成的。打开图纸发现5v去的地方好多，但是去百K级的电阻可以忽略的，最后锁定到了内存供电芯片。

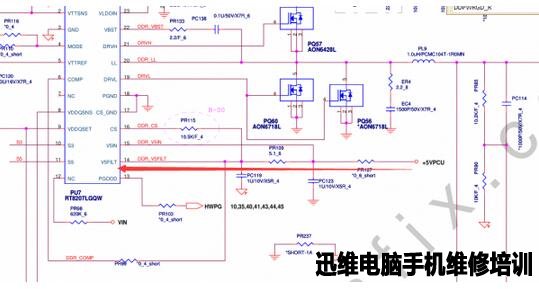

5VPCU直接给内存供电芯片的15、14脚供电。
这就更加怀疑它了，直接去掉，5v电感对地恢复正常400多了，再打内存电感对地也正常了。
从料板上找到这个芯片换上，上电没有啸叫声了，但是没有待机，估计是3v 5v芯片不行，又翻了一下芯片盒子，发现有ISL6237，直接完美代换。开机电流到0.09A秒掉。

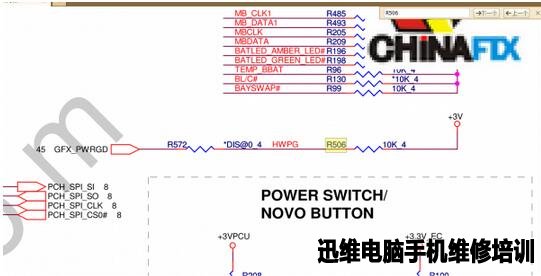

测主板上除了CPU、集显、独显其他主要电压都出来了，难道是某个芯片PG没有出来，或者上拉电阻有问题？找到EC124脚实测0v，HWPG有+3v上拉。

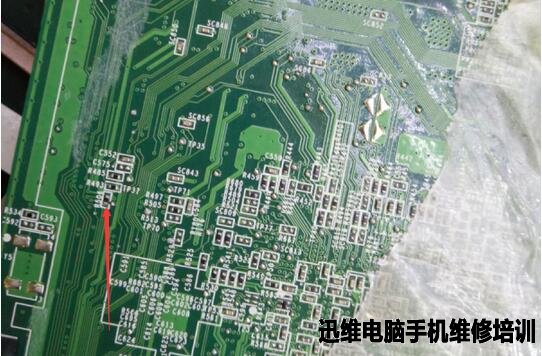

在主板上找到这个电阻，没有点位想要找到它是要下番功夫的，10分钟后终于找到了。
实测电阻是好的，开机掉电之前电阻一端有3v一端0v，看来就是PG出的问题。
主板上我只动过内存供电芯片和3v 5V供电芯片，极大可能是这俩出的问题，首先来到待机芯片这里。

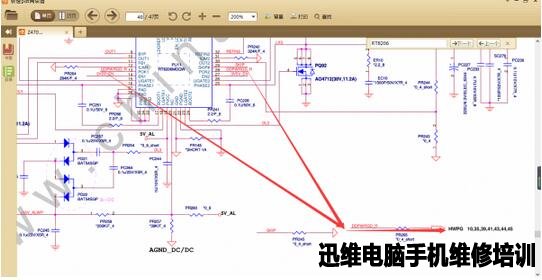

3v 5v的PG DDPWRGD_R原本是经过电阻PR265和HWPG相连，这里PR265没有装直接直连的，于是断开DDPWRGD_R。

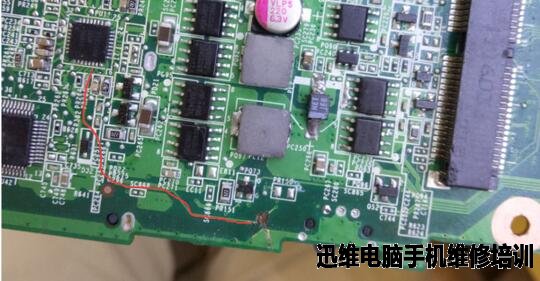

直接割断之后按下开机，电流直接上去了。

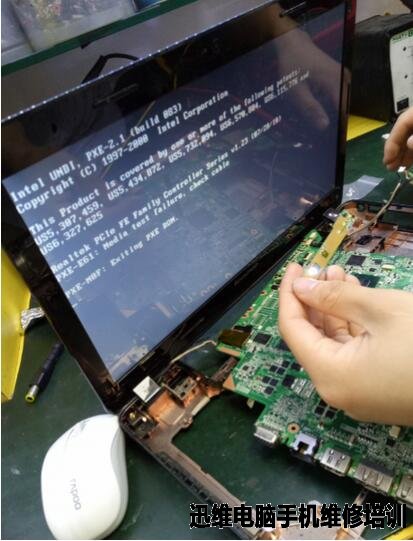

上亮机图：
本文作者：迅维ID（yuchao454875）本文是作者原稿，迅维编辑未作修改。
