【机器型号】苹果MacBook Pro A1990（2018版）

【主板版号】820-01041-A

【故障现象】笔记本进液无法开机

【维修过程】

　　客户拿来一台二修MacBook Pro A1990 2018版，据说是进水在别处没修好。

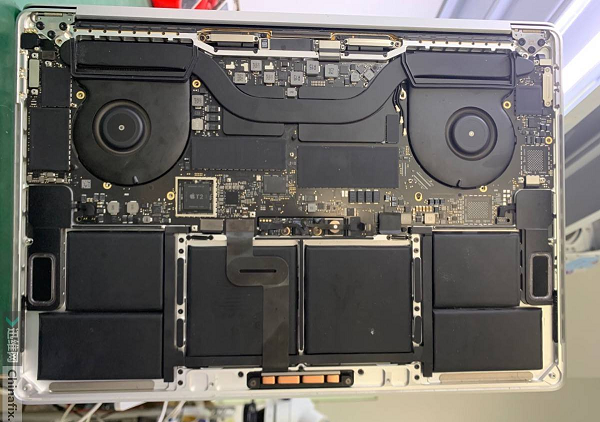

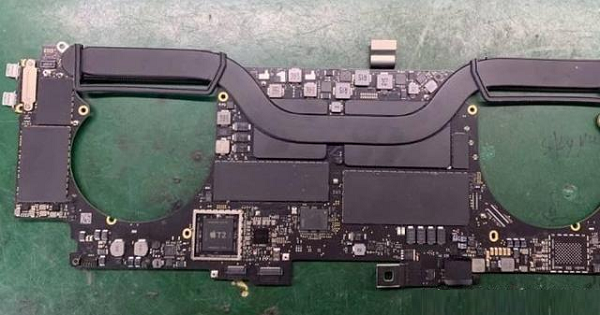

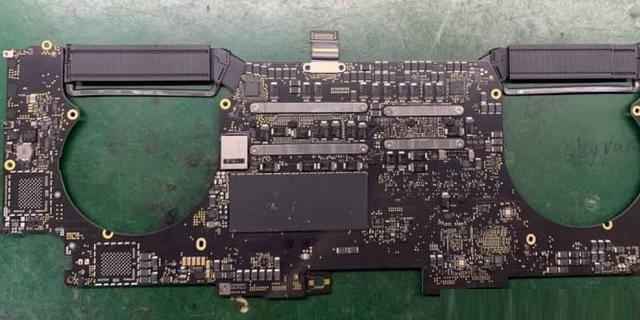

　　拆机，拆出主板目测没有什么进水和维修痕迹，只发现T2芯片周围有表笔测过的痕迹。检测其它配件，均未发现有进水痕迹，可能进水是从键盘部分进的。



　　万用表测一下各个电源模块对地阻值都正常。插入电源测试（需要接电池，否则需要专用的大功率typec电源才能单板开机），12V，3.3V均正常！

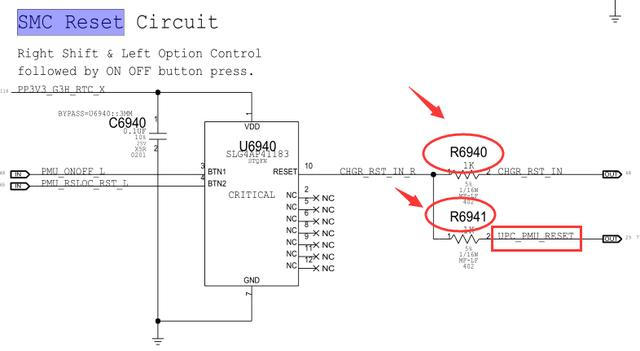

　　问题大概锁定在触发部分，一路测到SMC Reset部分，发现UPC_PMU_RESET没有，检测U6940，PP3V3_G3H_RTC_X ，PMU_ONOFF_L，PMU_RSLOC_RST_L都正常，就是没有CHGR_RST_IN_R（UPC_PMU_RESET），断开R6940，R6941，UPC_PMU_RESET仍然没有发出，随分别借用BTN1，BTN2，发现主板不断重启，电流推测在0.1A以下。

　　至此先搁置SMC Reset部分，先复原SMC RST电路，回头测量T2，SMC，供电，时钟均已工作。推测，T2已经工作，或许触发电路已经不受控于SMC了，按照此思路想到刷写T2试试看。

　　大概装好主板，先进入DFU模式看下能否进入。首先接入电源，按住电源按钮的同时，按下以下所有三个按键大约 3 秒钟： 右 Shift 键、 左 Option 键 、左 Control 键，此时屏幕还是没有显示的。

　　在Mac系统下通过apptore安装好Apple Configurator 2，系统版本为10.15。



　　通过Mac原配TYPEC线把需要维修的电脑，连接至已经安装好Apple Configurator的mac，TYPEC线一端插入到故障机的左侧靠近触摸板的接口。



　　打开Apple Configurator，发现已经识别到DFU模式的Mac。



　　点击左侧列表App，再点击下方“恢复”进入T2固件恢复模式。





　　恢复结束后，需要开机进行激活，重新安装系统，故障排除，维修到此结束。







总结：以后遇到T1，T2芯片的机器，如果不触发的情况，不妨先进DFU模式看下，避免走弯路。如果能进，首先考虑更新固件看下。当然，需要提前跟客人讲好数据的问题。
